AMD CPU는 소켓을 어지간해선 안 바꾸고, 칩셋 호환성도 대체로 잘 지켜주는 편입니다. 그래서 유독 AMD에선 구형 메인보드에 새 바이오스를 올리면서 메인보드야 앞으로 CPU 말 잘 듣고 건강하고 행복하게 오래오래 살아야 한다고 당부하는 유저들이 많이 보이지만, 그렇게 쓰기가 생각처럼 쉽지가 않더라고요. CPU야 호환이 되도 스토리지나 주변기기 등의 확장성이 부족해서 답답한 걸 못 참고 그냥 새 메인보드를 사겠다는 분들이 꾸준히 목격되거든요. 그래서 적당한 선에서 타협할 수 있거나 높은 스펙이 필요하지 않는다면 몰라도, 정말 두고두고 끝까지 함께 갈 메인보드를 사겠다면 욕심을 좀 내서 하이엔드 칩셋을 장착하고 확장성도 뛰어나지만 가격은 억제한 모델을 노려볼 법 합니다. MSI MAG X870E 토마호크 WIFI처럼 말입니다.



토마호크는 MSI의 가성비 ATX 메인보드에 붙는 이름입니다. 가성비라는 단어와 AMD의 플래그쉽 칩셋인 X870E의 조합이 좀 어색하다고 생각될 수도 있겠지만, AMD 플랫폼 중에서 가장 확장성이 뛰어난 X870E를 상대적으로 저렴한 가격에 쓰고 싶다면 이 조합을 반길 수밖에 없습니다. MSI MAG X870E 토마호크 WIFI는 X870E 칩셋답게 2개의 USB4 포트를 탑재해 초고속 데이터 전송이 가능하며, 5Gbps의 유선 랜과 Wi-Fi 7 무선 랜을 갖춰 유/무선 네트워크 속도 역시 빠릅니다. 여기에 4개의 M.2 슬롯과 4개의 SATA 포트가 있어 스토리지 확장성이 뛰어나며, PCIe 5.0 x16 확장 슬롯을 제공해 차세대 하이엔드 그래픽카드도 소화해 냅니다. 그리고 플래그쉽 칩셋을 쓴 메인보드답게 전원부 구성과 방열판 역시 넉넉합니다. 결정적으로 MSI의 X870E 칩셋 보드 중에서 가장 저렴하며, 국내 판매중인 X870E 메인보드 전체에서도 최저가에 근접해 뛰어난 가성비를 자랑합니다.





제품명	MSI MAG X870E 토마호크 WIFI
CPU	AMD 라이젠 9000/8000/7000 시리즈 데스크탑 프로세서
소켓	AM5
전원부	14+2+1 페이즈 80A SPS 디지털 전원부, 방열판 탑재
칩셋	AMD X870E
메모리	DDR5 메모리 슬롯 4개, DDR5-8400 OC 최대 256GB 장착 가능 AMD EXPO, 듀얼 채널, 논 ECC/언버퍼드 메모리, 고효율 모드, CUDIMM 지원
확장 슬롯	PCI_E1: CPU에 연결, PCIe 5.0 x16(스틸 아머와 SMT 공정으로 보강 처리, EZ PCIe 릴리스) PCI_E2: 칩셋에 연결, PCIe 3.0 x1(슬롯 크기 x16) PCI_E3: 칩셋에 연결, PCIe 4.0 x4(슬롯 크기 x16)
스토리지	SATA 6Gbps 포트 4개 M.2 슬롯 4개, 전부 상단 방열판 제공, EZ 클립 고정 M.2_1(PCIe 5.0 x4, CPU에 연결, M.2 2280/22110, 양면 방열판) M.2_2(PCIe 5.0 x4, CPU에 연결, M.2 2280/2260)  M.2_3(PCIe 4.0 x4, 칩셋에 연결, M.2 2280/2260) M.2_4(PCIe 4.0 x4, 칩셋에 연결, M.2 2280/2260)
내장 그래픽 출력	HDMI 2.1 x1(8K 60Hz) USB-C x2(DP Alt 모드, 4K 60Hz)
오디오	리얼텍 ALC4080 코덱. 7.1채널 HD 오디오, S/PDIF 출력
네트워크	리얼텍 8126 5Gbps 유선 랜
주요 특징	2온스 구리 사용, 8층 구성, 서버 등급 기판 전원부/칩셋/M.2 방열판  MSI EZ 커넥트 지원 ATX 3.1 지원, 8핀 확장 카드 보조전원 EZ PCIe 릴리즈 슬롯 고정 장치 EZ M.2 실드 프로져 2 방열판 EZ M.2 클립 고정 장치 EZ Wi-Fi 안테나 고정 I/O 패널 기본 장착 전면 USB-C 포트 27W PD 충전 지원
무선랜, 블루투스	Wi-Fi 7. 2.4GHz, 5GHz, 6GHz(320MHz) 조합으로 최대 5.8Gbps 지원, 802.11 a/b/g/n/ac/ax/be 블루투스 5.4, MLO, 4KQAM
디버그 LED	EZ 디버그 LED x4 EZ Digit 디버그 LED x1
백패널	클리어 CMOS 버튼 x1 플래시 바이오스 버튼 x1 HDMI 2.1 x1 USB 40Gbps 타입 C x2 USB 10Gbps 타입 C x1 USB 10Gbps 타입 A x2 USB 5Gbps 타입 A x3 USB 2.0 타입 A x4 5Gbps 랜 X1 Wi-Fi 7 안테나 3.5mm 마이크 x1 3.5mm 스피커 x1 S/PDIF x1
권장 운영체제	윈도우 11 64비트
폼펙터	ATX. 243.84x304.8cm
박스 구성	EZ Wi-Fi 안테나 SATA 케이블 x2 1to3 EZ 커넥트 케이블 EZ 프론트패널 케이블 EZ M.2 클립 2 리무버 EZ M.2 클립 2 드라이버 USB 유럽 지역 안내문 빠른 설치 가이드   케이블 스티커
참고	https://prod.danawa.com/info/?pcode=75857021
가격	470,000원(2025년 3월 다나와 최저가 기준)





M-ATX는 박격포, ATX는 토마호크





MSI 메인보드 중 가장 대중적인 제품은 역시 박격포 시리즈라고 생각합니다. 그리고 토마호크는 그 ATX 버전이라고 할 수 있는 메인보드지요. ATX로 확장된 크기에 맞춰서 제공하는 확장 슬롯과 M.2 슬롯의 수가 늘어나, 더 많은 장치를 장착할 수 있습니다. MSI MAG X870E 토마호크 WIFI에는 총 3개의 확장 슬롯이 있습니다. 가장 위는 PCIe 5.0 x16 슬롯입니다. 무거운 그래픽카드를 장착하게 될 슬롯답게 스틸 아머로 보강 처리를 더해 슬롯의 강도를 높이고, EZ PCIe 릴리스 버튼을 달아 두꺼운 그래픽카드가 슬롯을 가려도 어렵지 않게 카드를 고정하거나 해제할 수 있습니다. 메인보드 끝에 달린 버튼만 딸깍 누르면 되거든요. 그 아래에는 PCIe 3.0 x1과 PCIe 4.0 x4 슬롯이 각각 하나씩 있습니다. 그래픽카드가 아닌 다른 확장 카드를 쓰기에 충분한 대역이며, 레인 수는 많지 않아도 슬롯의 길이는 x16에 맞췄기에 어떤 길이의 확장 카드건 모두 장착 가능합니다.



확장 슬롯 사이 사이에는 M.2 슬롯이 있습니다. 총 4개의 슬롯 중 위의 2개는 PCIe 5.0 x4고 아래 2개는 PCIe 4.0 x4라서 고성능 SSD를 장착하기에 충분한 공간을 제공합니다. 4개의 슬롯 모두 방열판과 고성능 써멀 패드를 기본 제공해 SSD의 발열을 잡아줍니다. 전원부에 장착된 묵직한 알루미늄 방열판과 칩셋 위의 대형 방열판, 그리고 M.2 슬롯 위를 전부 덮은 방열판이 있어 메인보드가 묵직하고 또 그만큼 신뢰도도 높습니다. 방열판은 하나 더 있습니다. CPU에 연결되는 1번 M.2 슬롯의 경우 M.2 22110의 대형 SSD를 장착할 수 있을 뿐만 아니라 양면 방열판으로 M.2 SSD를 감싸 온도를 확실하게 잡아줍니다. SATA 포트도 4개가 있어 2.5인치 SSD나 하드디스크를 연결할 포트가 충분합니다. SATA 포트 옆에는 전면 단자에 연결할 USB 타입 C와 타입 A 핀헤더가 있는데, 모두 메인보드와 수평 방향으로 배치해 선정리가 쉬워져, 더욱 깔끔한 시스템을 만들 수 있습니다.



자세히 보기

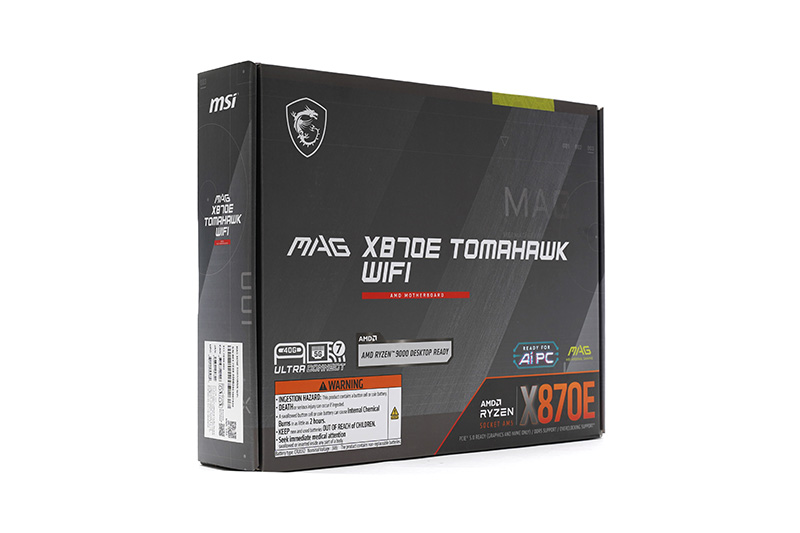

박스 전면





박스 뒷면

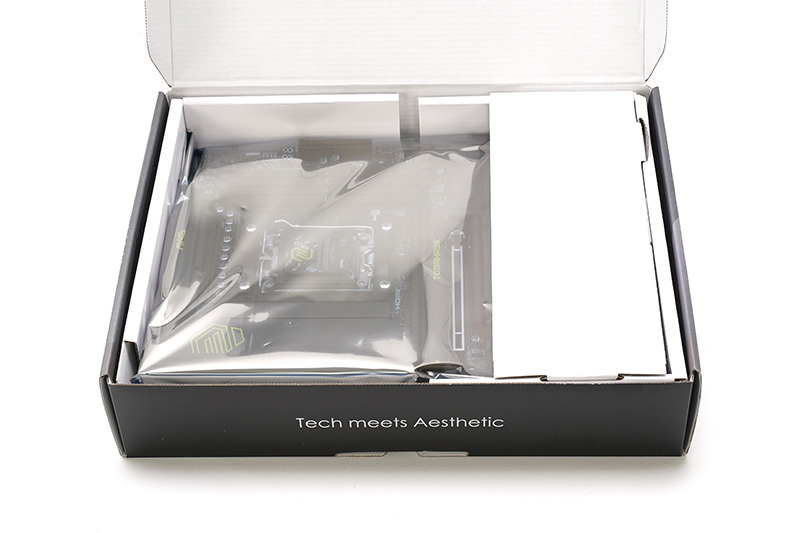

박스 내부





간단한 설치 가이드와 스티커

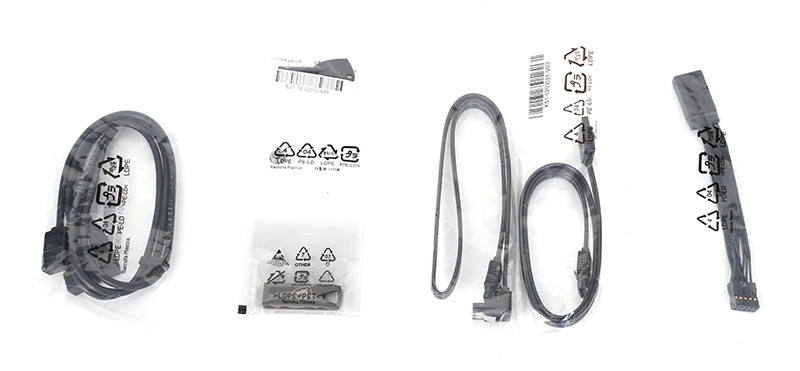

1to3 EZ 커넥터 케이블, SATA 케이블 2개, EZ 프론트 패널 케이블, EZ M.2 클립 리무버, USB 드라이버, M.2 고정 나사

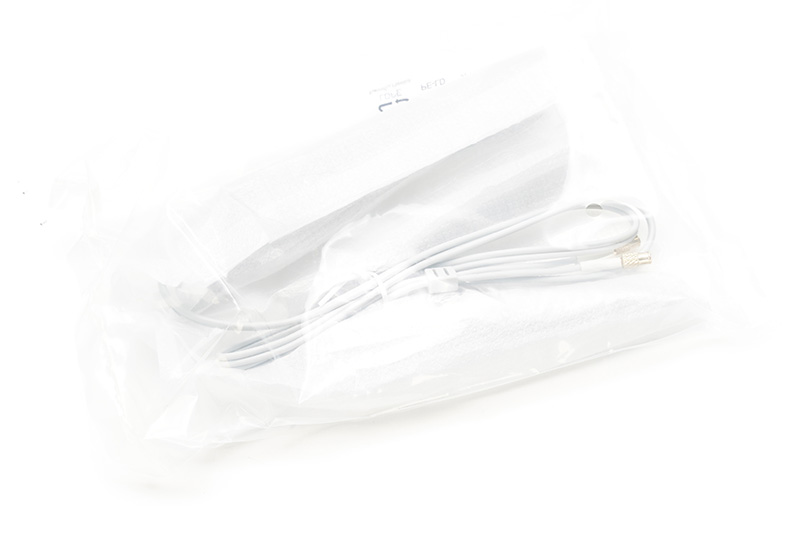

WiFi 안테나

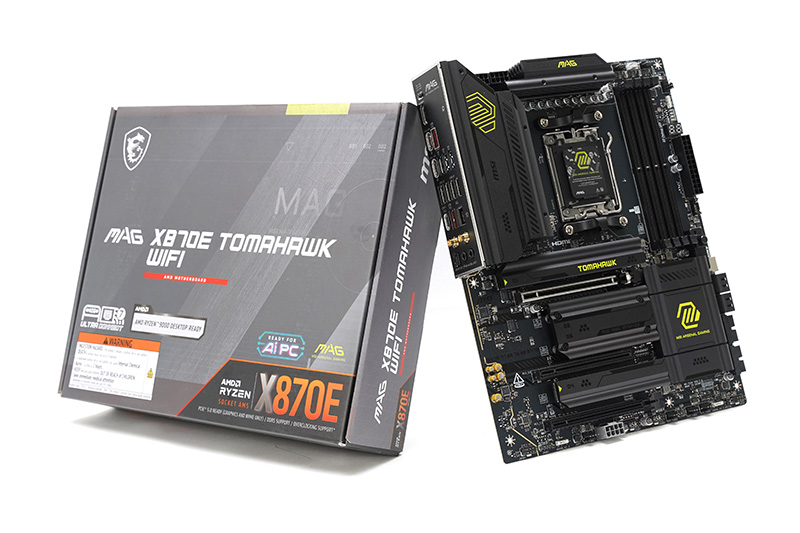

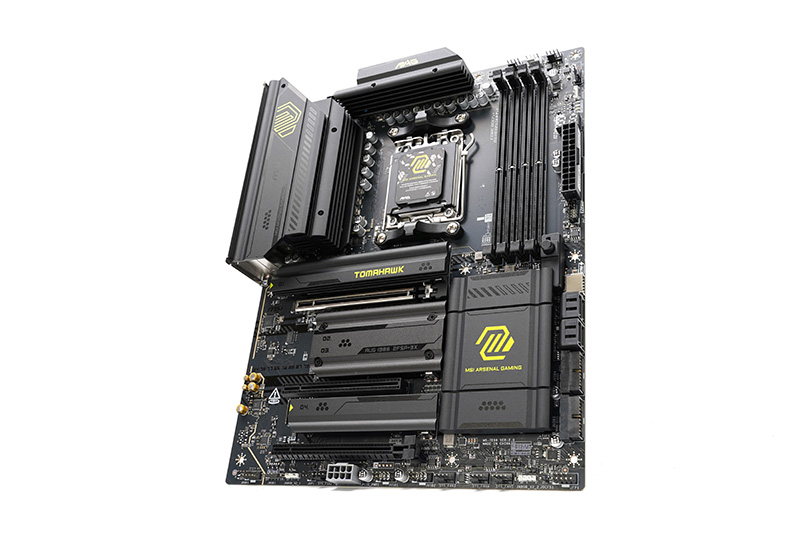

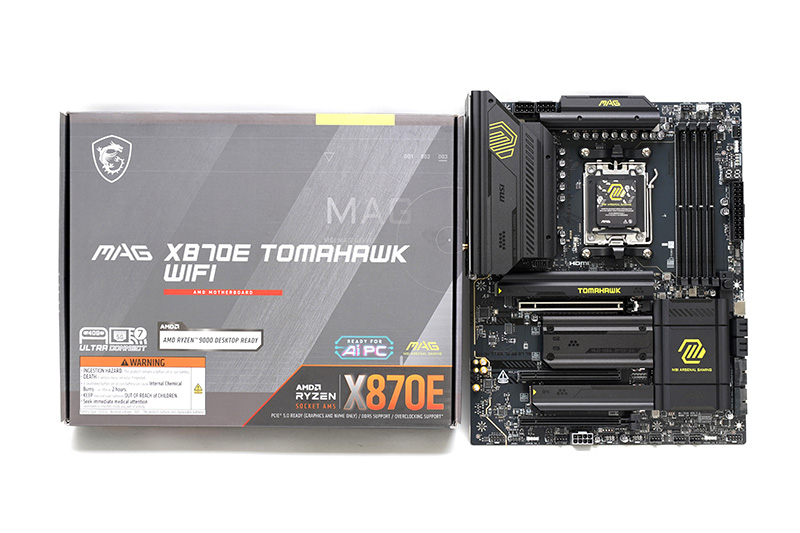

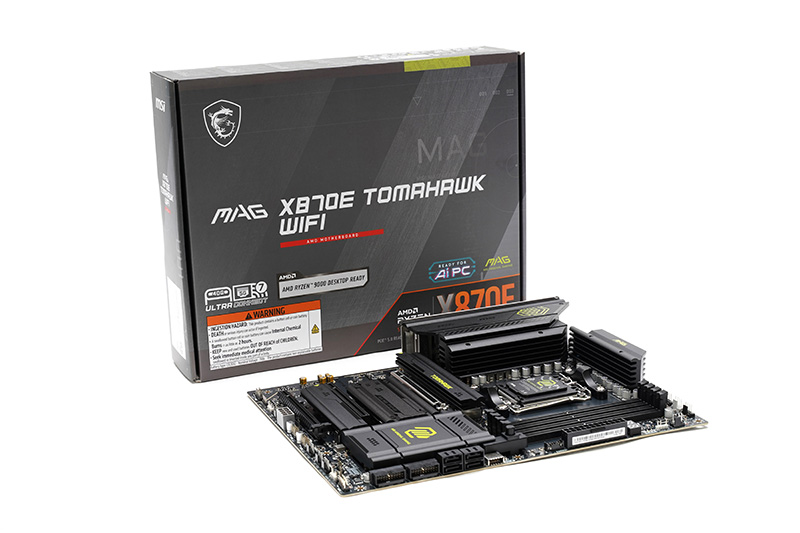

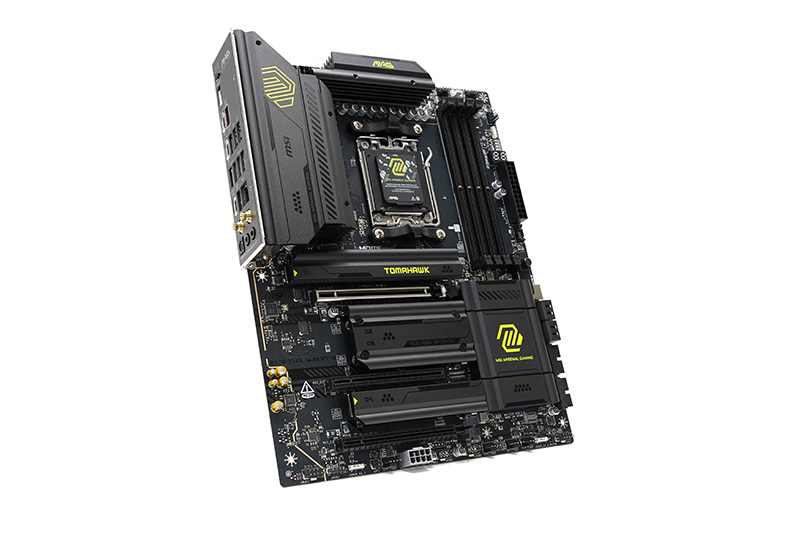

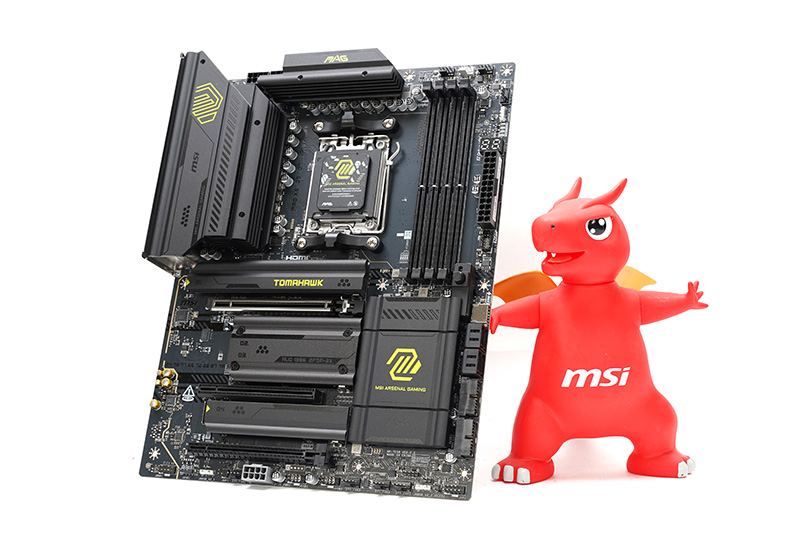

 MSI MAG X870E 토마호크 WIFI입니다.

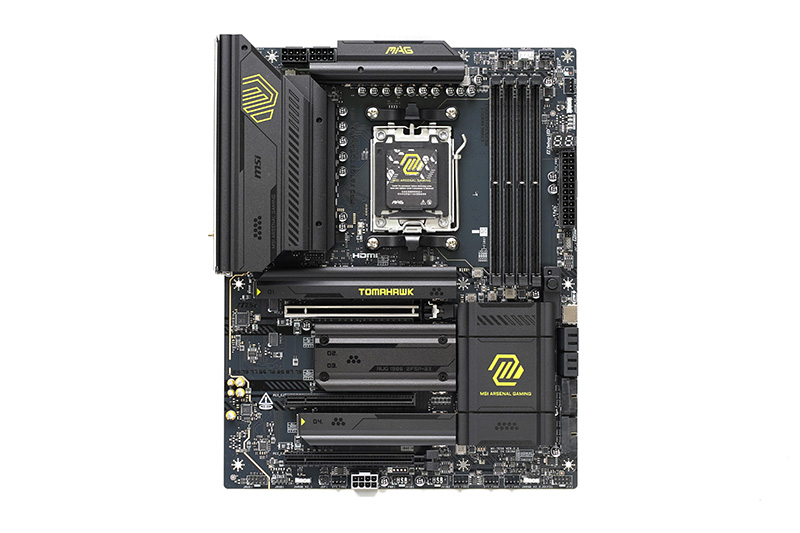

메인보드 정면.

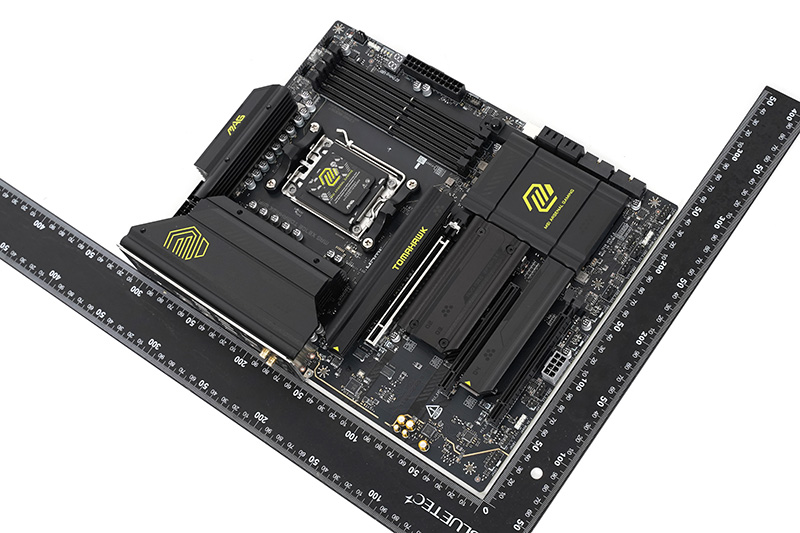

크기 243.84x304.8mm의 ATX 폼펙터

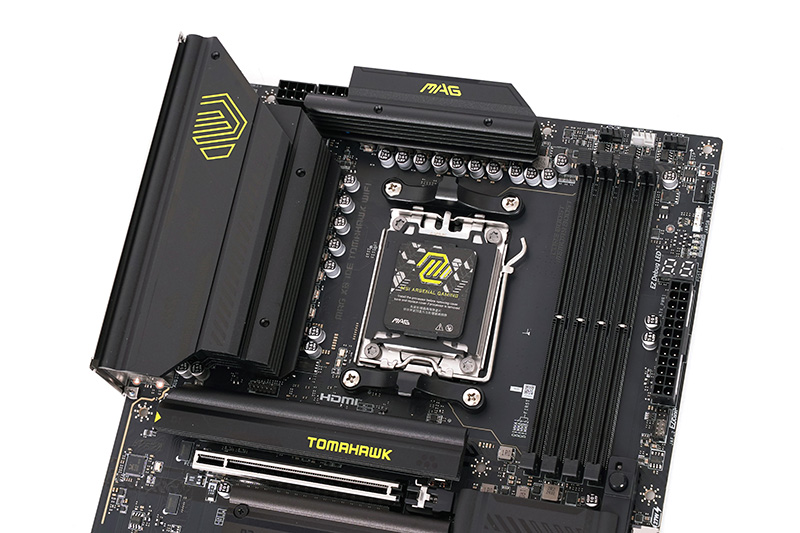

메인보드 위쪽에는 두꺼운 알루미늄 방열판 아래의 전원부, AM5 소켓, 4개의 메모리 슬롯이 있습니다.

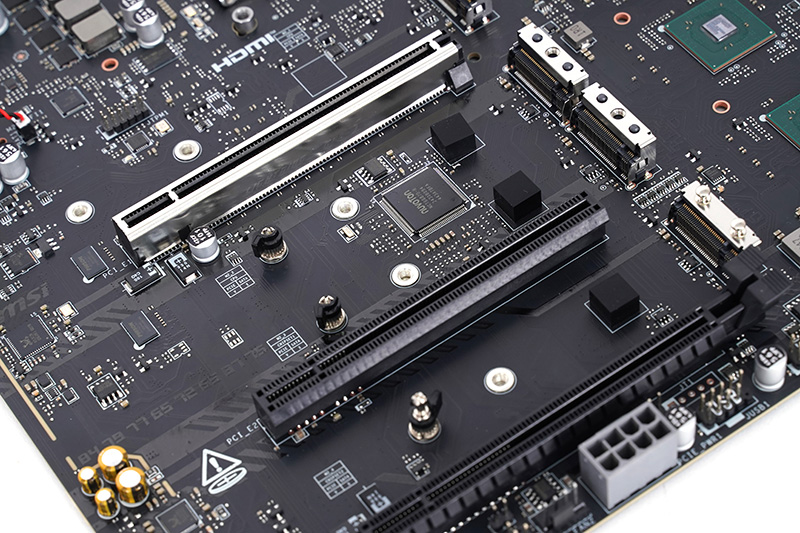

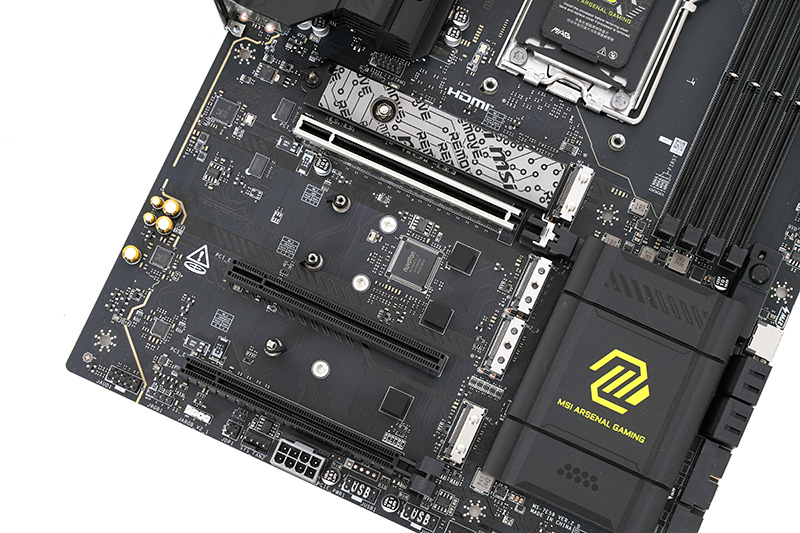

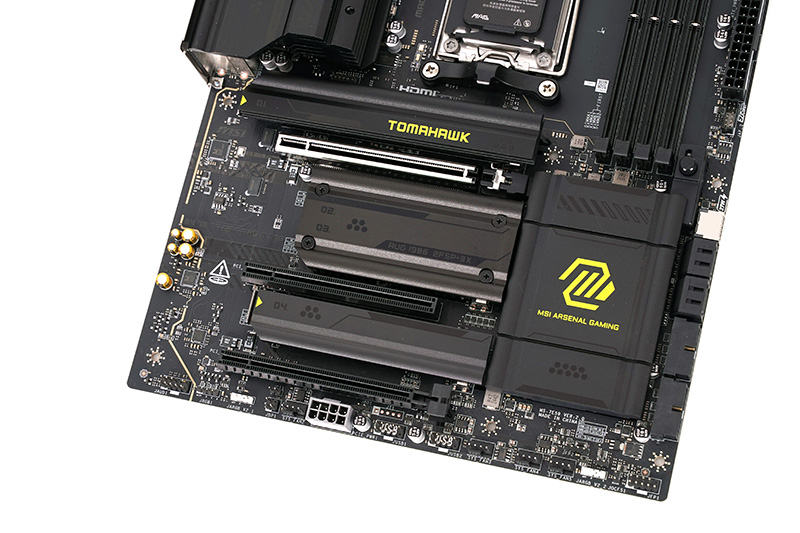

아래쪽에는 3개의 PCIe x16 형태 슬롯, 4개의 M.2 슬롯, 칩셋 방열판이 있습니다.





가장 위의 PCIe 5.0 x16 슬롯의 메인보드 우측 끝의 버튼을 눌러서 카드를 고정하거나 해제합니다.

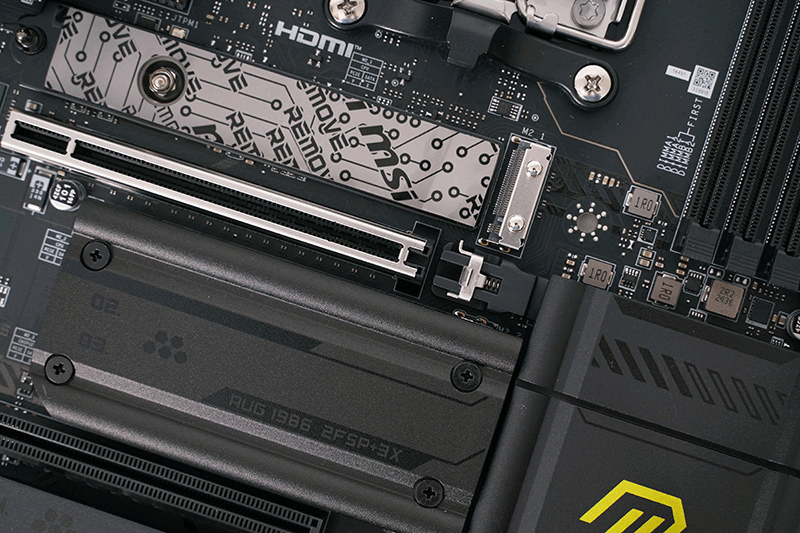

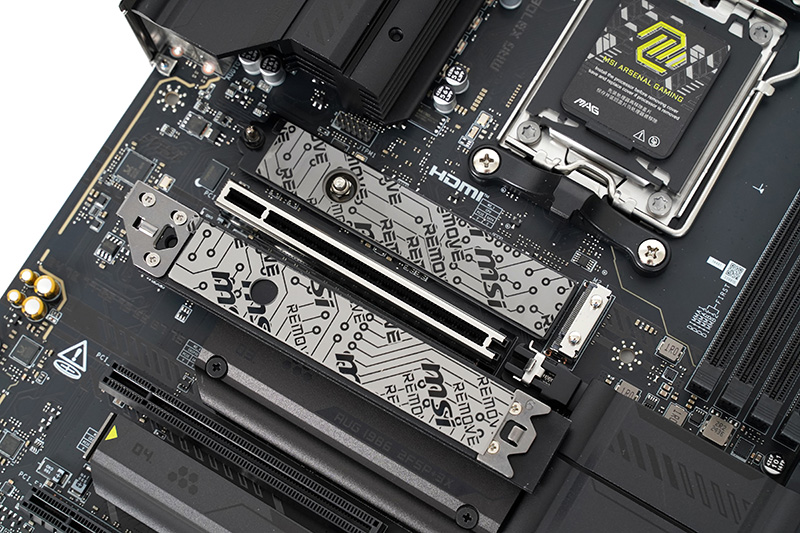

가장 위의 M.2 슬롯은 양면 방열판을 사용하며, 방열판과 M.2 SSD의 고정에 도구가 필요하지 않습니다.





아래쪽 M.2 슬롯입니다. 4번 슬롯은 방열판과 M.2 고정에 드라이버를 쓸 필요가 없으며, 2번과 3번 슬롯은 방열판을 제거할 때 드라이버를 써야 하지만 M.2 SSD는 드라이버가 필요 없는 EZ 클립을 사용합니다.

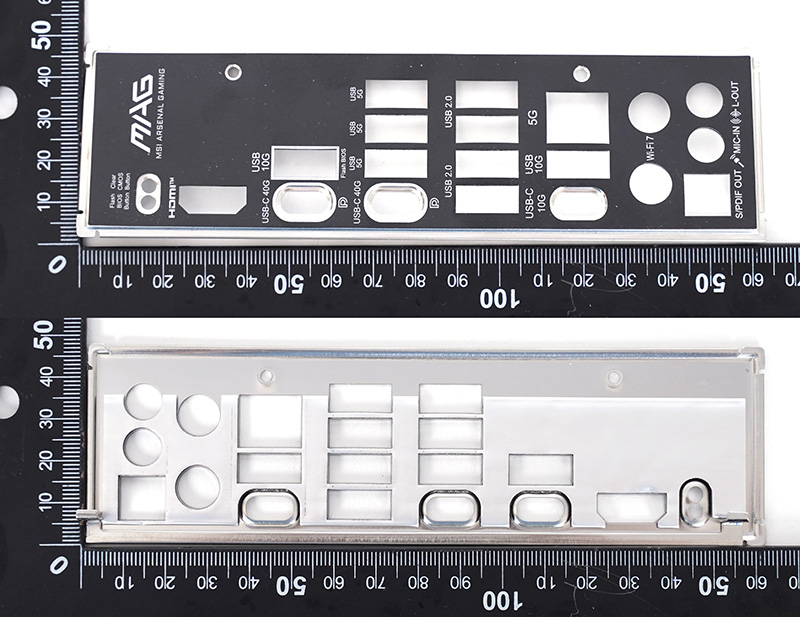

메인보드에 기본 장착된 I/O 백패널 커버





USB4 컨트롤러 칩 방열판

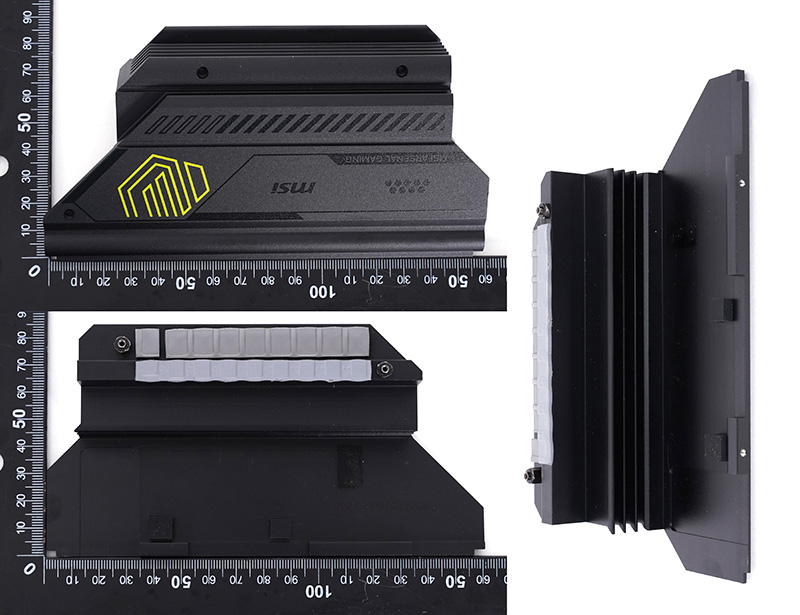

전원부 좌측 방열판

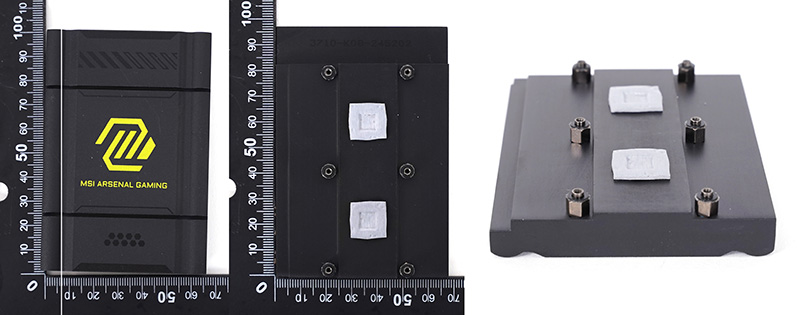

전원부 상단 방열판





칩셋 방열판

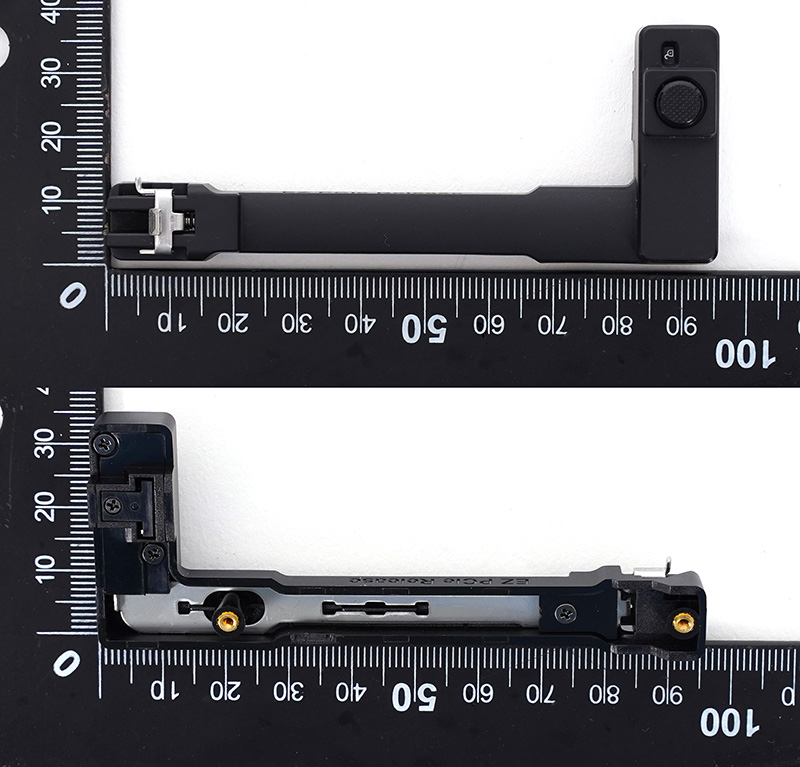

EZ PCIe 릴리즈 버튼





EZ M.2 실드 프로저 2 방열판. 도구 없이도 방열판을 제거하고 장착합니다.

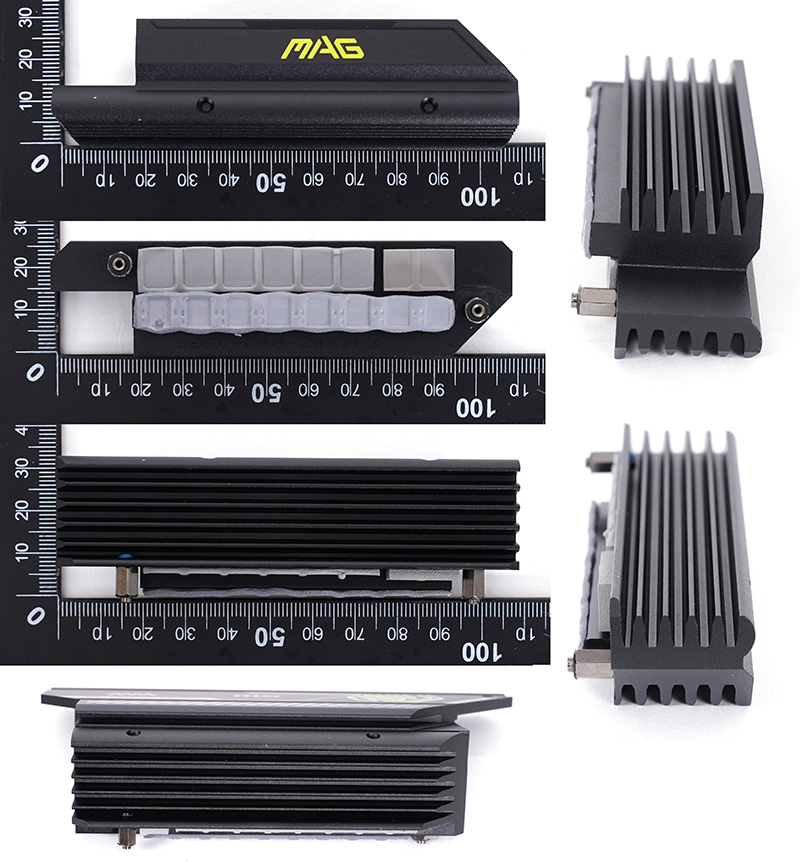

1번 M.2 슬롯 하단 방열판. M.2 sSD를 위아래로 감싸 온도를 확실하게 낮춰줍니다.

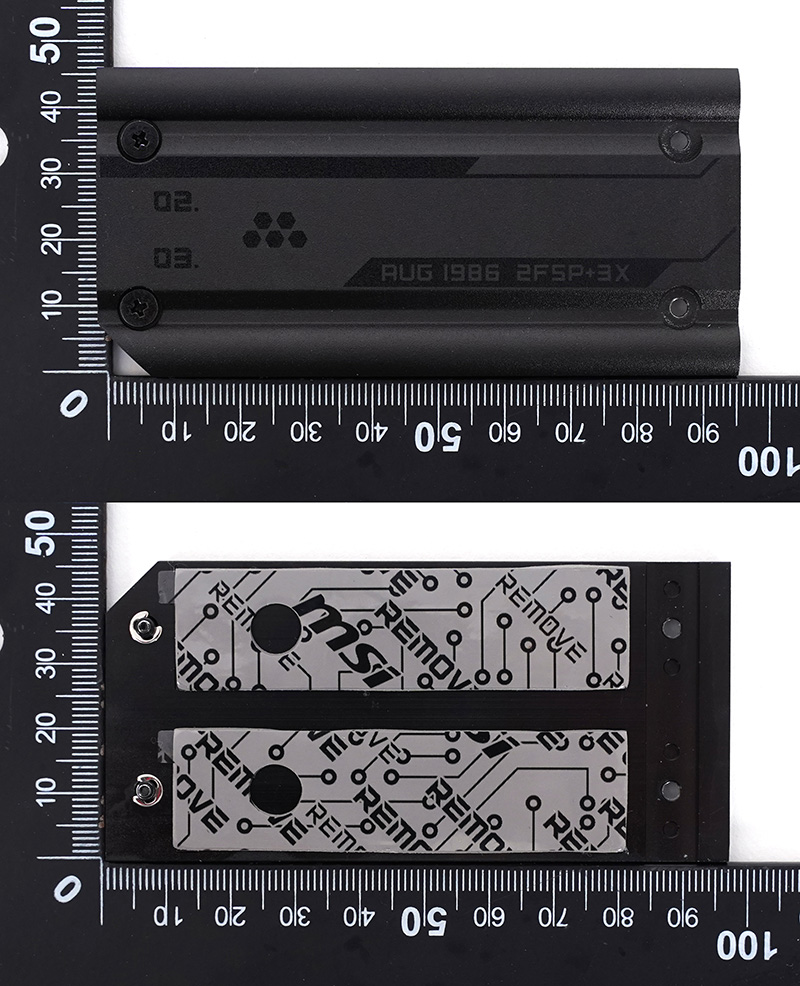

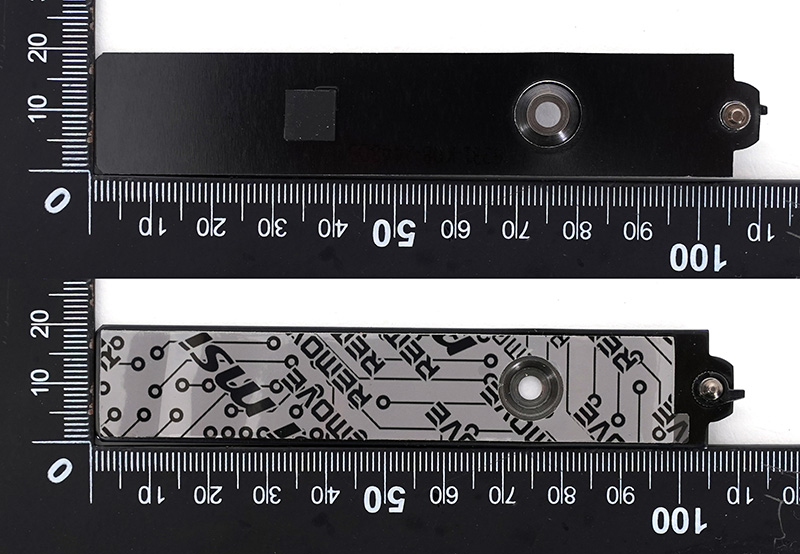

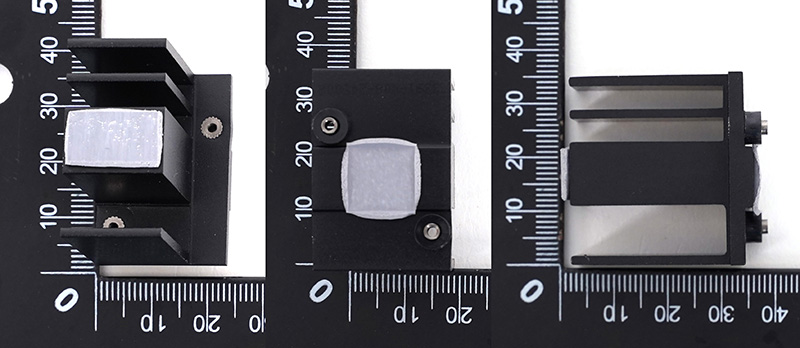

2, 3번 M.2 슬롯 방열판. 이건 드라이버를 사용해서 고정합니다.

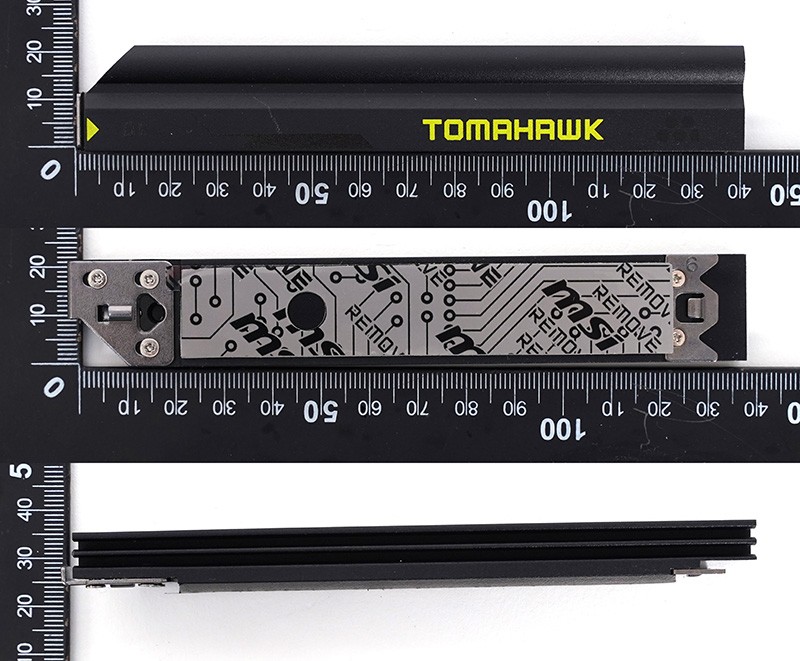

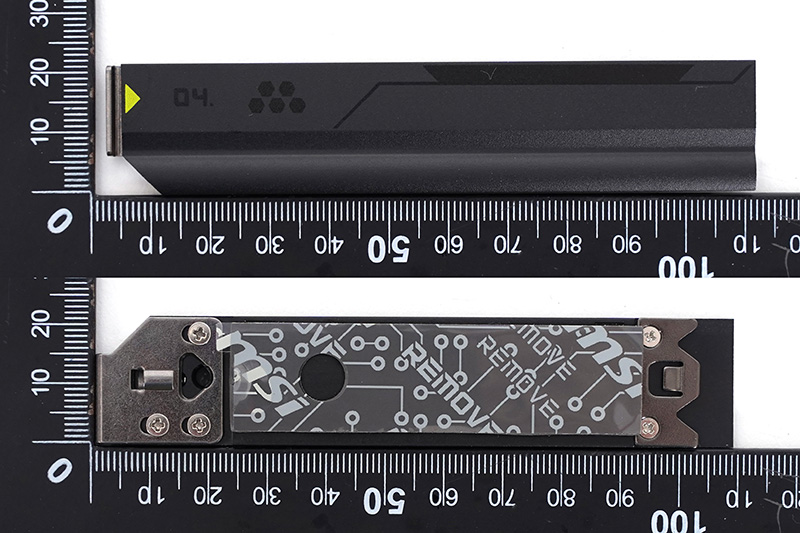

4번 M.2 슬롯 방열판. 이것도 고정과 해제에 도구가 필요 없습니다.

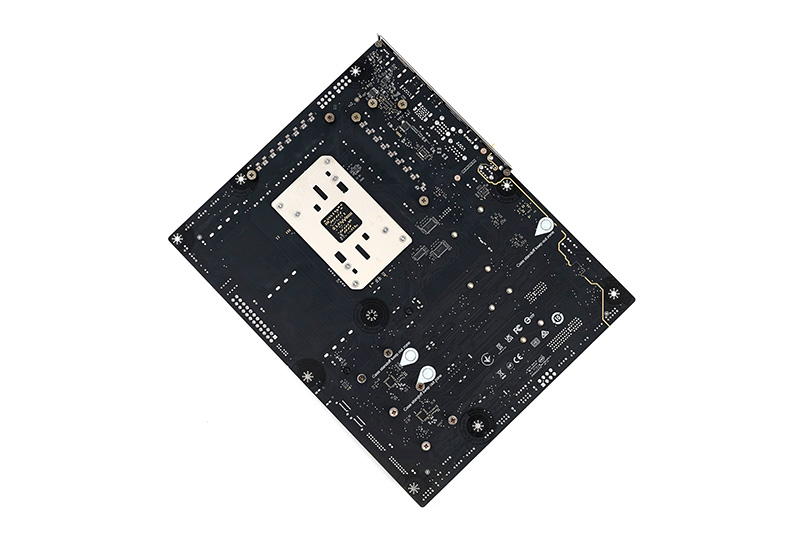

메인보드 뒷면.





X870E 칩셋에 어울리는 구성





전원부는 14+2+1 페이즈로 구성됐으며 80A SPS를 사용하는 디지털 방식입니다. 전력 사용량과 발열로 악명 높은 14세대 코어 프로세서만큼은 아니지만, 그래도 라이젠 9 9950X 급 쯤 되면 전력 사용량을 무시하기 어려운 수준인데요. 높은 전류를 감당하며 다수의 페이즈로 구성된 전원부 덕분에 안정적인 작동은 물론 오버클럭까지 문제 없습니다. 메모리는 최고 DDR5-8400까지 지원하며 최대 256GB 용량의 시스템을 구성할 수 있습니다. 당연히 듀얼 채널과 AMD EXPO 메모리 오버클럭 프로파일을 지원하며, 고클럭 DDR5 메모리에서 필수인 CUDIMM 방식도 지원하기에 앞으로 나올 고성능 메모리도 문제 없습니다.



X870 시리즈 칩셋의 가장 큰 특징은 USB 4를 무조건 지원한다는 것입니다. 이를 위해 USB-C 포트 가까이에 ASmedia ASM4242 컨트롤러 칩을 장착해, 최고 40Gbps의 빠른 속도로 데이터 전송이 가능합니다. 현재 쓸 수 있는 외부 인터페이스 중에서 이만큼 대중적이면서도 빠른 속도를 제공하는 건 없지요. 또 DP Alt 모드를 지원해 최고 4K 60Hz로 내장 그래픽 출력도 가능합니다. 이보다 더 고해상도 디스플레이에 연결하고 싶다면(아직까지는 찾기 힘들겠지만) HDMI 2.1 FRL을 사용해 8K 60Hz 출력도 됩니다. 후면 USB-C 포트는 하나 더 있는데, 이건 USB 10Gbps의 속도로 작동합니다. 그 옆에는 여전히 가장 널리 쓰이는 타입 A 방식의 USB 포트가 있는데요. 2.0이 4개, 5Gbps가 3개, 10Gbps가 2개니 USB 포트의 속도와 수량 모두 부족하지 않습니다. 핀헤더를 사용하면 USB 2.0은 4개, USB 5Gbps는 4개, USB 20Gbps 타입 C가 하나 늘어납니다. 전면 USB 20Gbps 타입 C 포트는 27W의 PD 전원 공급을 지원하기에, 노트북은 힘들어도 스마트폰의 고속 충전 쯤은 어렵지 않게 해냅니다.



USB 4가 X870 시리즈 칩셋의 특징이라면, 고성능 네트워크는 신형 MSI 메인보드의 공통점입니다. MSI MAG X870E 토마호크 WIFI도 예외 없이 유/무선 모두 고속 네트워크를 제공하는데요. 유선은 리얼텍 8126 칩을 탑재해 5Gbps의 속도까지 낼 수 있으며, 무선은 Wi-Fi 7을 지원해 최고 5.8Gbps의 속도로 데이터 전송이 가능합니다. MSI의 무선 랜은 6GHz 연결에서 320MHz 채널 폭까지 커버하기에 더 빠른 속도로 무선 네트워크 구성이 가능하지요. 여기에 블루투스도 5.4 버전을 지원해 주변기기를 편리하게 연결할 수 있습니다. 오디오는 리얼텍 ALC4080 코덱을 사용해 7.1채널 구성이 가능하며 광 출력도 지원합니다.



자세히 보기

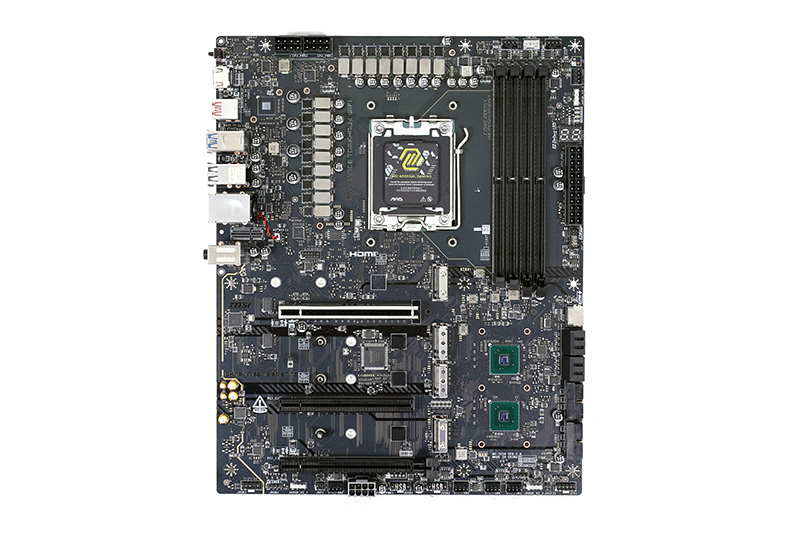

방열판을 제거한 MSI MAG X870E 토마호크 WIFI 메인보드

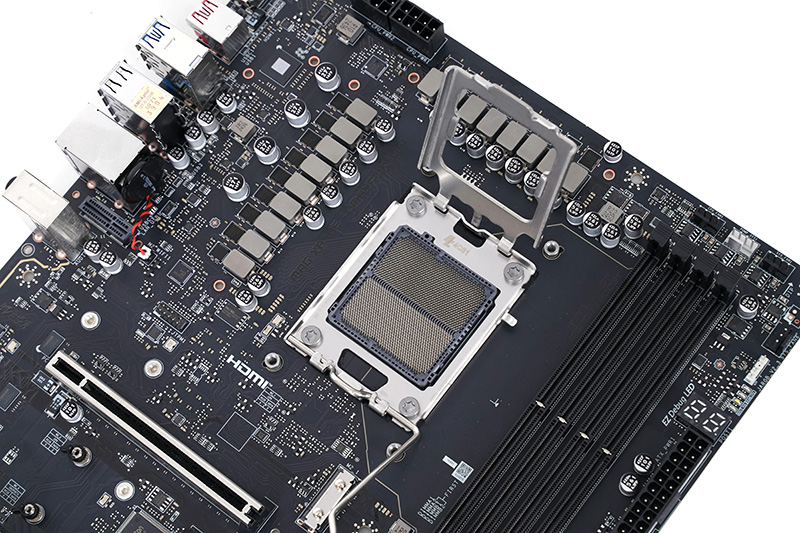

14+2+1페이즈 디지털 전원부 구성

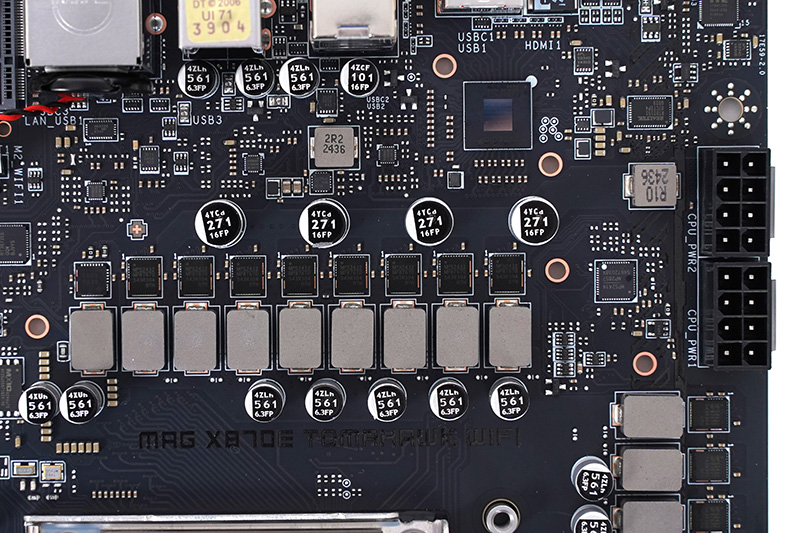

왼쪽에는 8+1페이즈 전원부가 있습니다. 8페이즈가 CPU 코어에 전원을 공급하고 1페이즈는 다른 용도로 사용합니다.

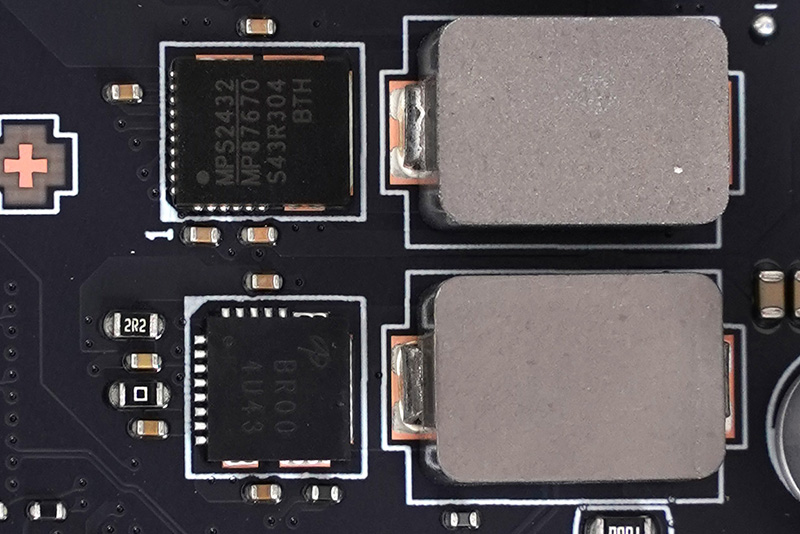

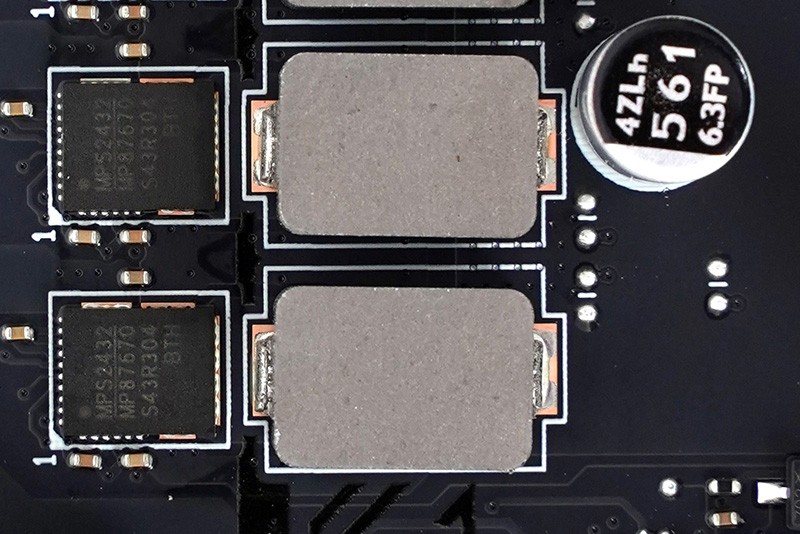

CPU 코어를 위한 MP87670 80A DrMOS와 1페이즈의 기타 전원부.

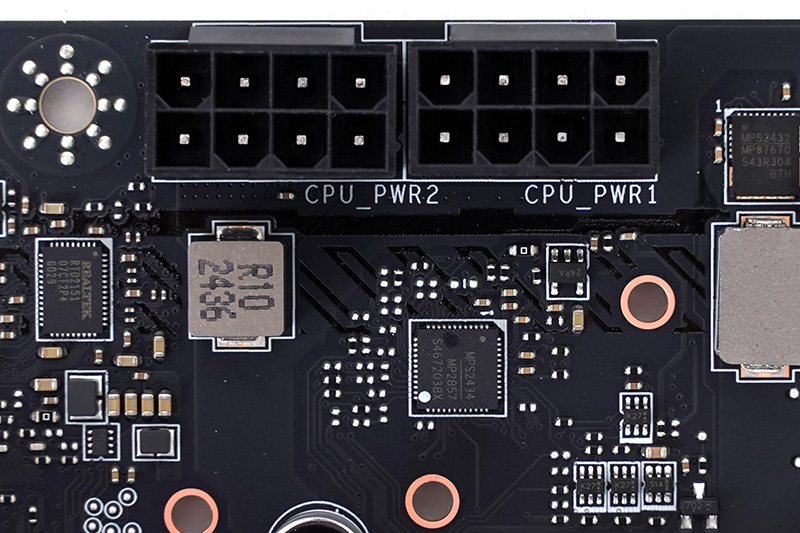

8핀 보조전원 2개와 MPS MP2857 컨트롤러

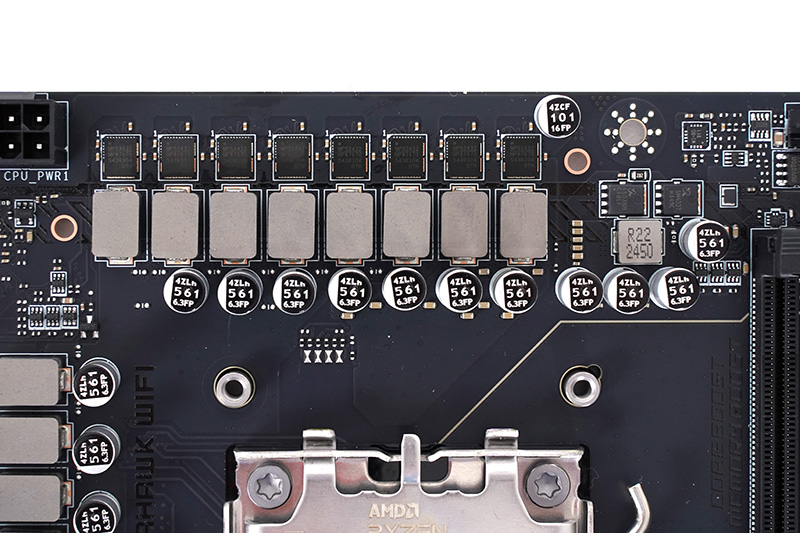

소켓 위에는 6+2페이즈 전원부가 있습니다. 6페이즈가 Vcore, 2페이즈는 SoC 공급용입니다.





여기에서도 MP87670 80A DrMOS를 사용합니다.





그 옆에는 CPU 팬, 펌프, 시스템 팬 단자와 그 컨트롤러 칩이 있습니다.

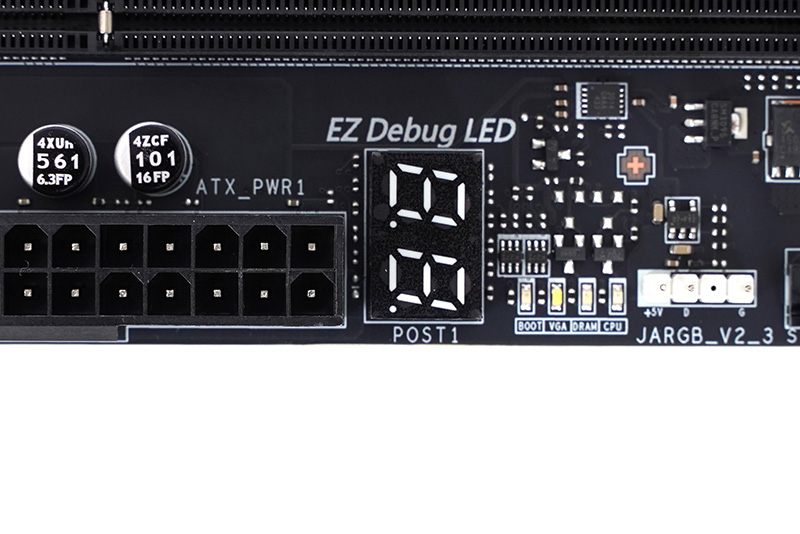

2자리 디버그 LED로 시스템의 상세한 진단이 가능하며, 보다 직관적이고 파악이 쉬운 EZ 디버그 LED도 제공합니다. 또 ARGB LED 핀헤더도 제공합니다.

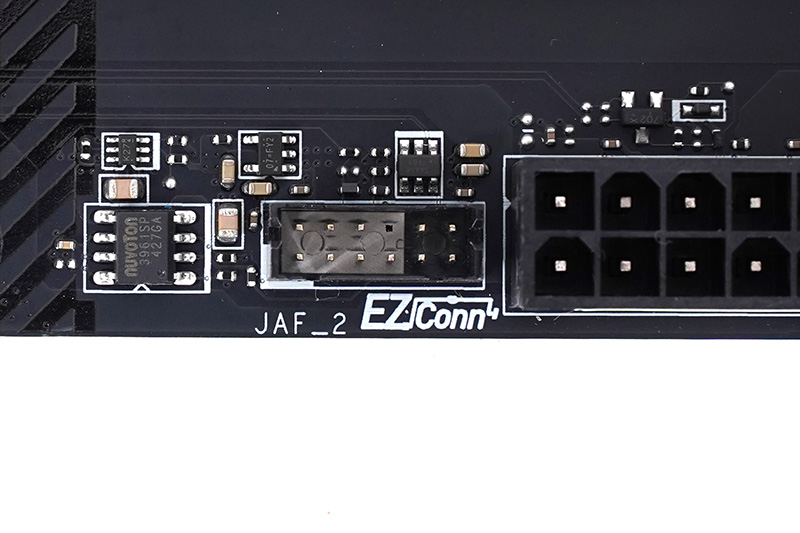

일부 MSI 케이스는 케이블 하나로 메인보드와 연결이 끝나는 EZ 커넥터를 사용합니다. 요새 나오는 MSI 메인보드는 거기에 맞춰서 커넥터와 케이블을 제공합니다.

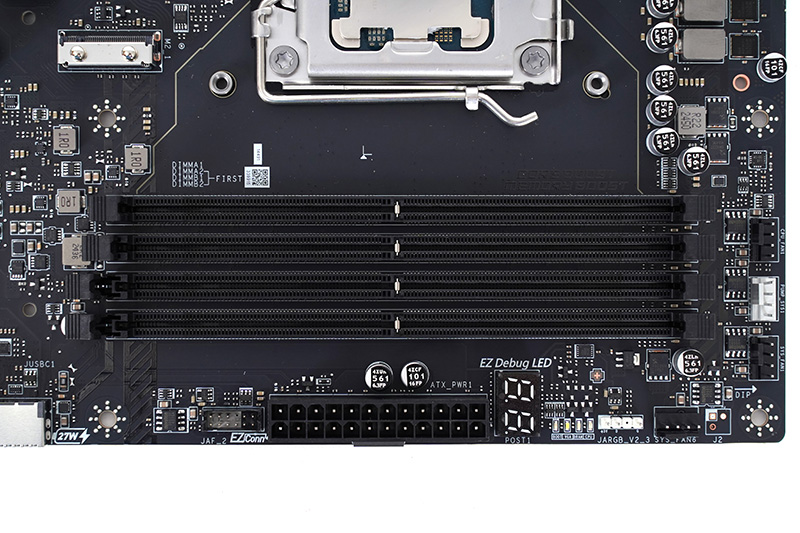

4개의 메모리 슬롯. DDR5-8400 OC 메모리를 최대 256GB 장착 가능합니다. AMD EXPO 오버클럭 프로파일과 듀얼 채널 구성, 고클럭 DDR5 메모리의 필수인 CUDIMM까지도 지원합니다.

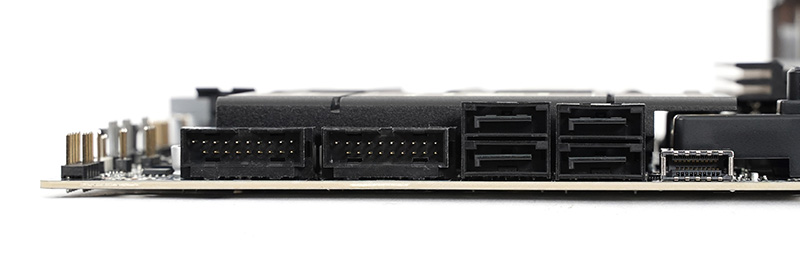

SATA 6Gbps 포트 4개, USB 5Gbps 타입 A 4포트, USB 타입 C 20Gbps 1포트 핀헤더를 제공합니다.

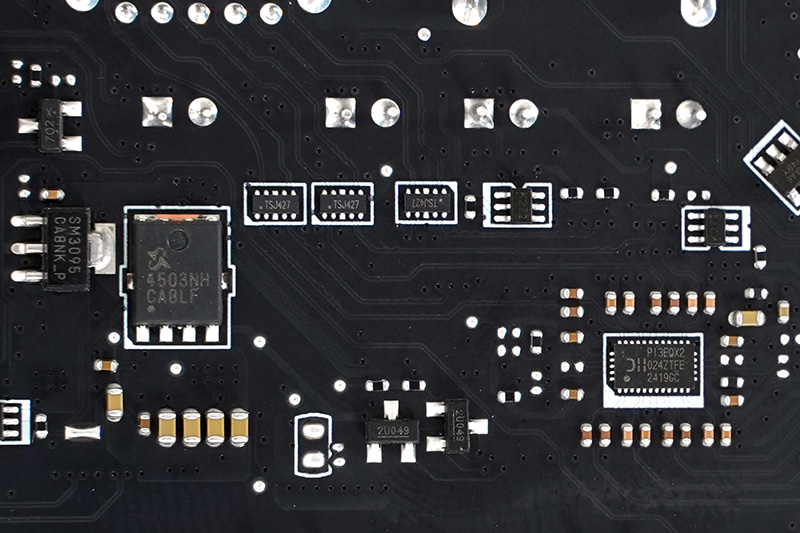

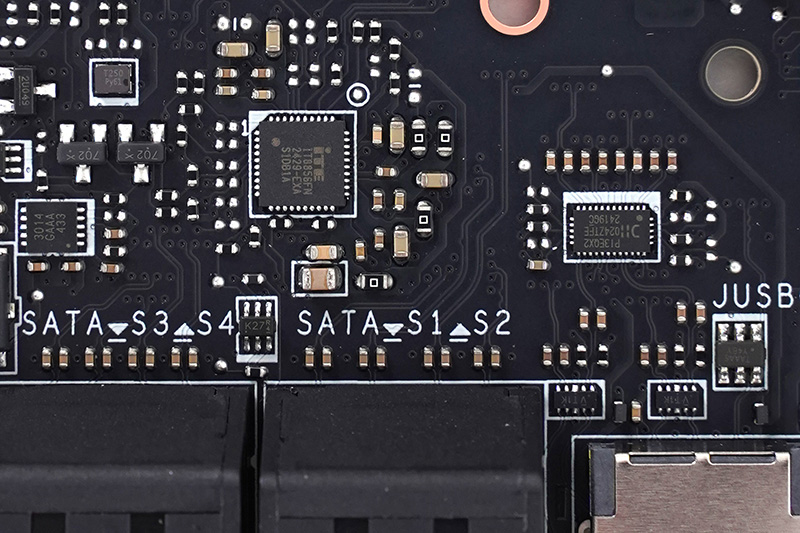

USB 타입 C 포트의 27W 전원 출력을 위한 ITE IT8856FN USB 3.0 PD 컨트롤러, PI3EQX 시리즈 USB 3.1 10Gbps 리니어 리드라이버 칩을 장착했습니다

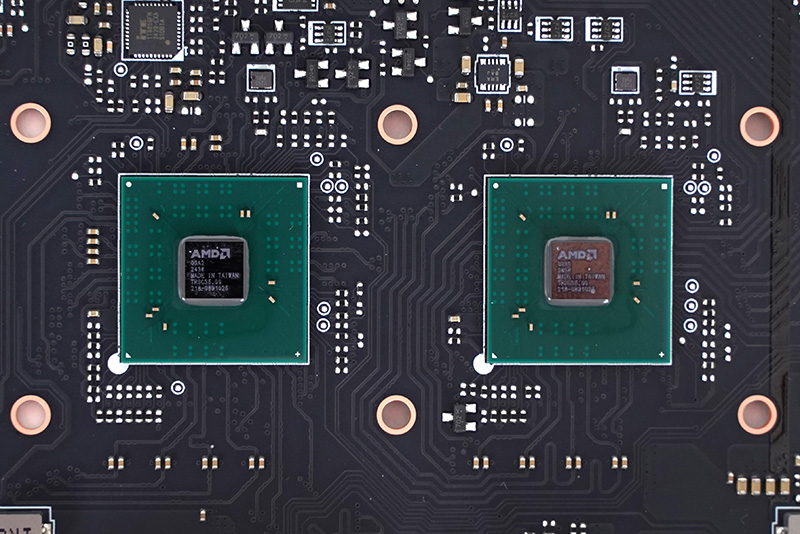

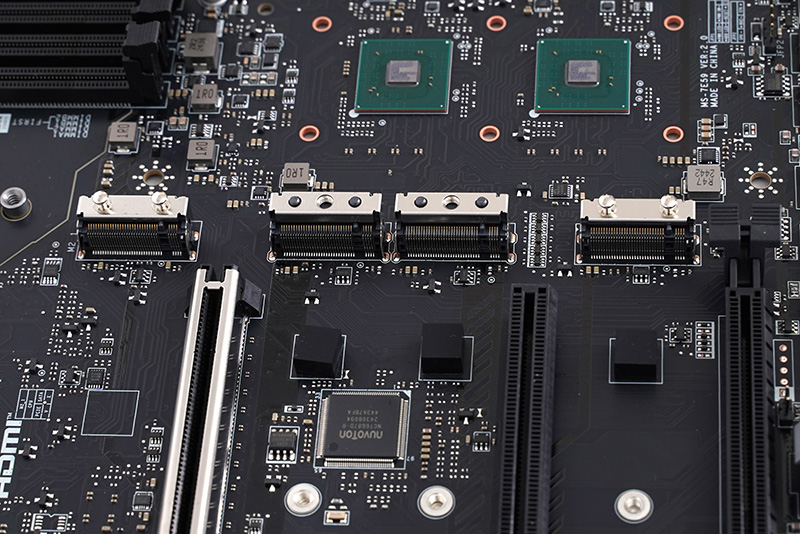

2개의 칩으로 구성된 AMD X870E 칩셋





PCI_E1: CPU에 연결, PCIe 5.0 x16(스틸 아머와 SMT 공정으로 보강 처리, EZ PCIe 릴리스)

PCI_E2: 칩셋에 연결, PCIe 3.0 x1(슬롯 크기 x16)

PCI_E3: 칩셋에 연결, PCIe 4.0 x4(슬롯 크기 x16)





M.2_1(PCIe 5.0 x4, CPU에 연결, M.2 2280/22110, 양면 방열판)

M.2_2(PCIe 5.0 x4, CPU에 연결, M.2 2280/2260)

M.2_3(PCIe 4.0 x4, 칩셋에 연결, M.2 2280/2260)

M.2_4(PCIe 4.0 x4, 칩셋에 연결, M.2 2280/2260)

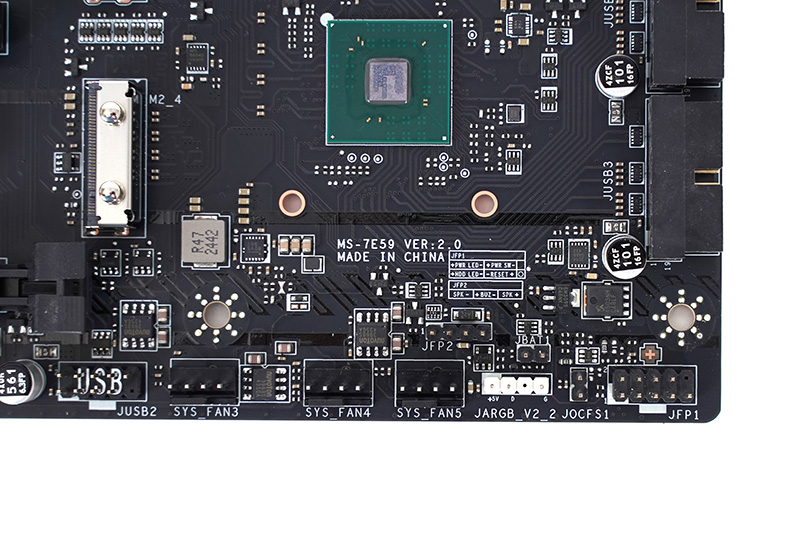

보드 하단 핀헤더. 시스템 팬과 USB 2.0, ARGB LED, 전면 핀헤더가 있습니다.

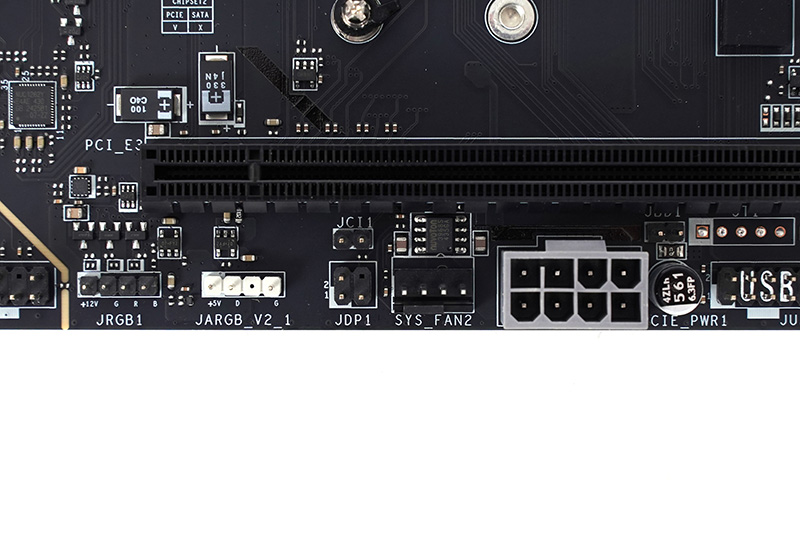

그 옆에는 RGB LED와 ARGB LED, 시스템 팬, 그래픽카드 보조 전원 8포트 전원 케이블이 있습니다. 저 8핀 보조전원이 달린 MSI 신형 메인보드에서 지포스 RTX 5090까지 써봤지만 저기에는 연결한 적이 없었는데요. 그래도 멀쩡히 잘 작동하는 것으로 보아, 다수의 확장 카드를 장착했을 때를 대비한 안정 장치라고 보면 되겠습니다.

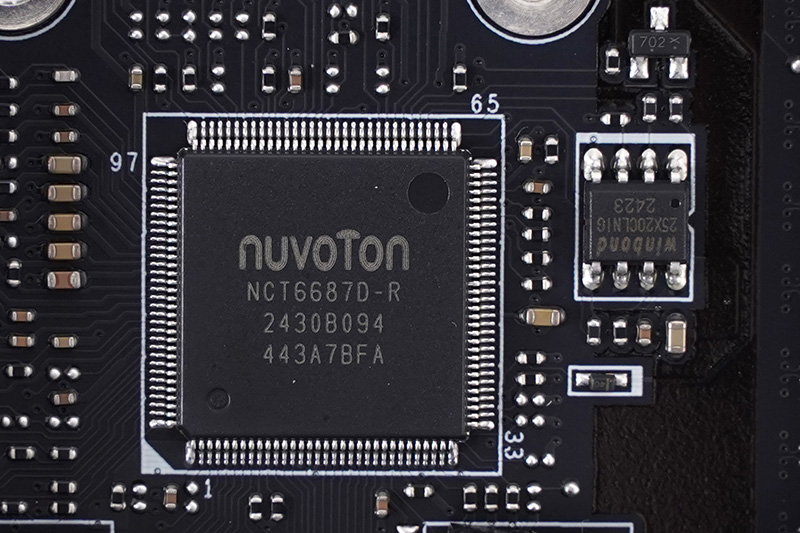

누보톤 NCT6687D 슈퍼 I/O 컨트롤러와 윈본드 시리얼 플래시 메모리

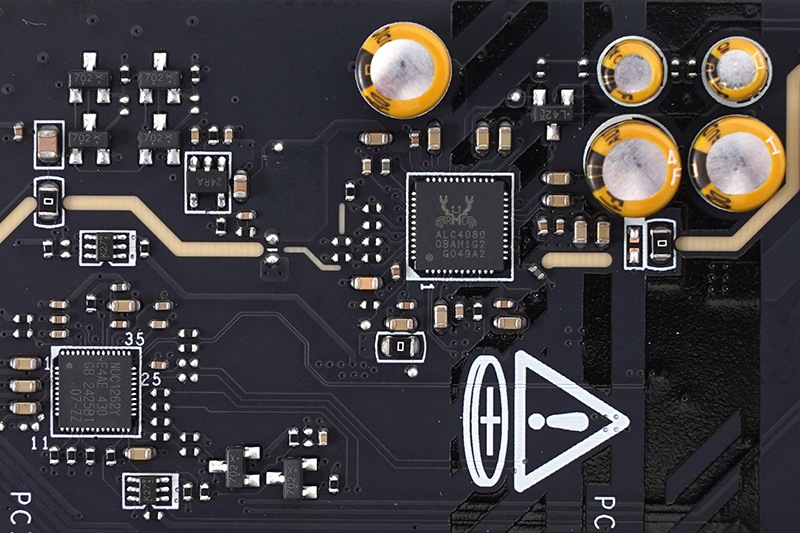

NUC1262Y 10채널 LED 인터페이스 칩과 리얼텍 ALC4080 오디오 컨트롤러, 오디오 캐패시터

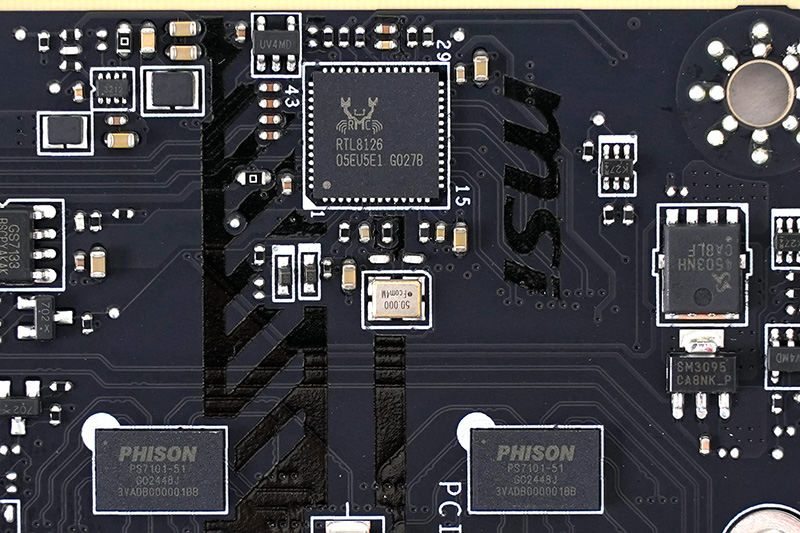

리얼텍 RTL8126 5Gbps 랜, 파이슨 PS7101 PCIe 5.0 리드라이버 칩 2개

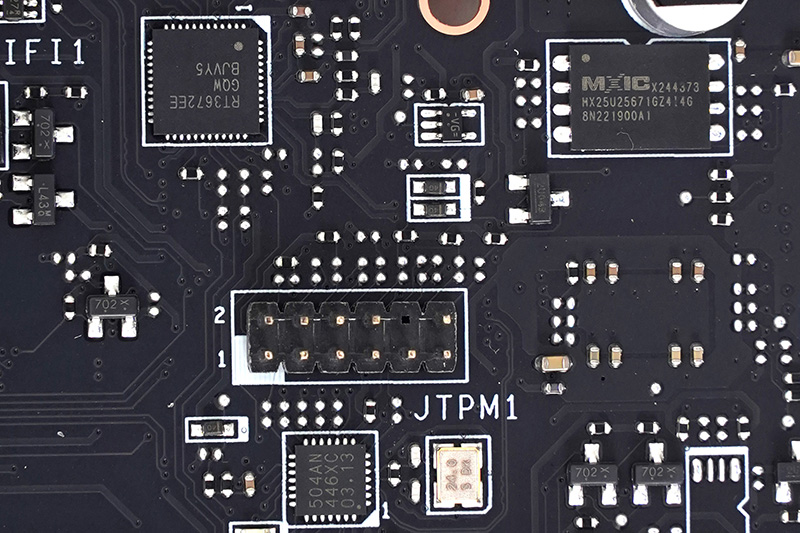

리치텍 RT3672EE 2페이즈 PWM 컨트롤러, MXIC HX25U256 256Mb 바이오스 저장용 플래시 메모리, TPM 핀헤더.

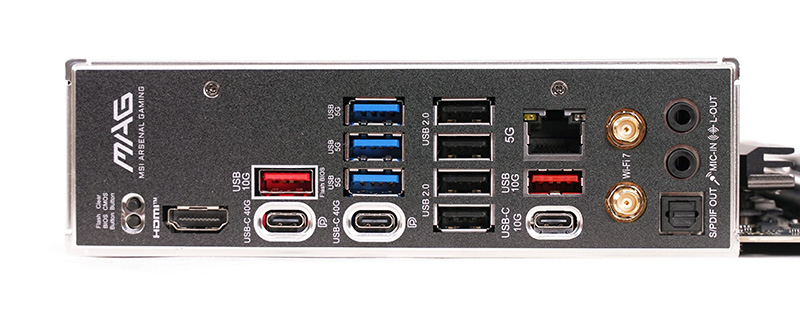

클리어 CMOS 버튼 x1
플래시 바이오스 버튼 x1
HDMI 2.1 x1
USB 40Gbps 타입 C x2
USB 10Gbps 타입 C x1
USB 10Gbps 타입 A x2
USB 5Gbps 타입 A x3
USB 2.0 타입 A x4
5Gbps 랜 X1
Wi-Fi 7 안테나
3.5mm 마이크 x1
3.5mm 스피커 x1
S/PDIF x1

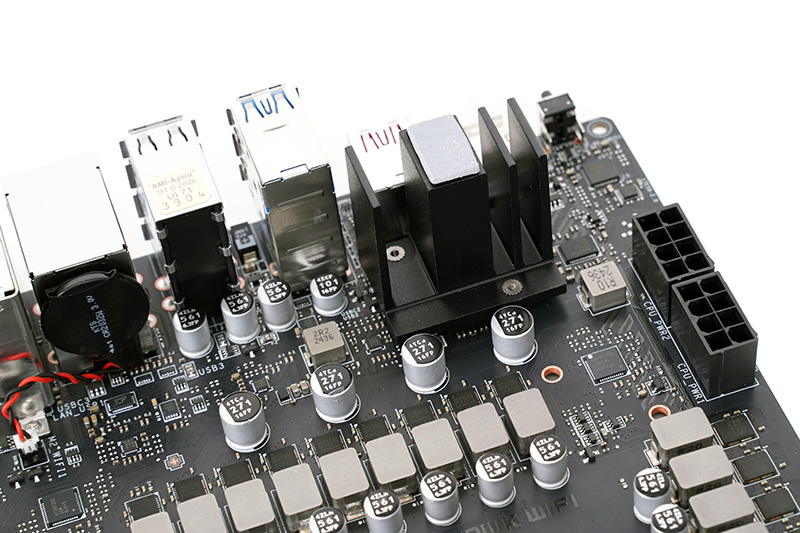

빠른 속도로 데이터를 처리하는 USB4 컨트롤러 칩 위에는 소형 방열판을 부착했습니다. 전원부 방열판과 연결되여 열 발산 효율을 높였습니다.

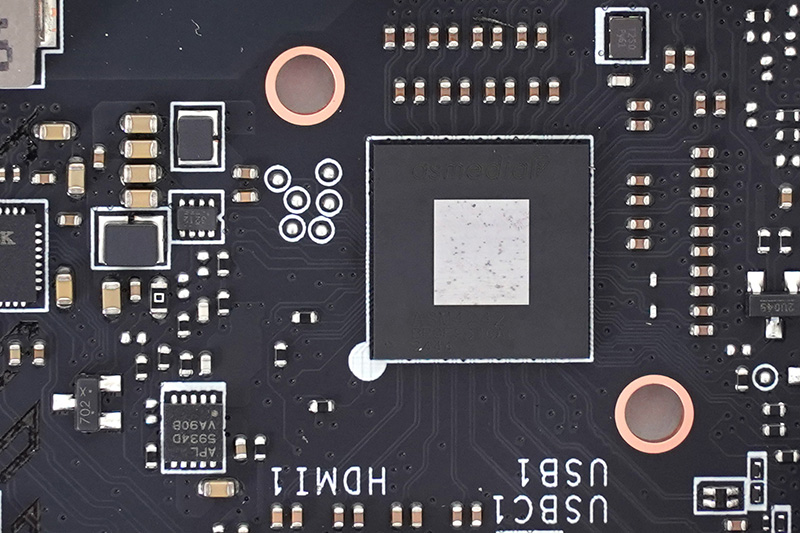

ASmedia ASM4242, USB 40Gbps 컨트롤러 칩

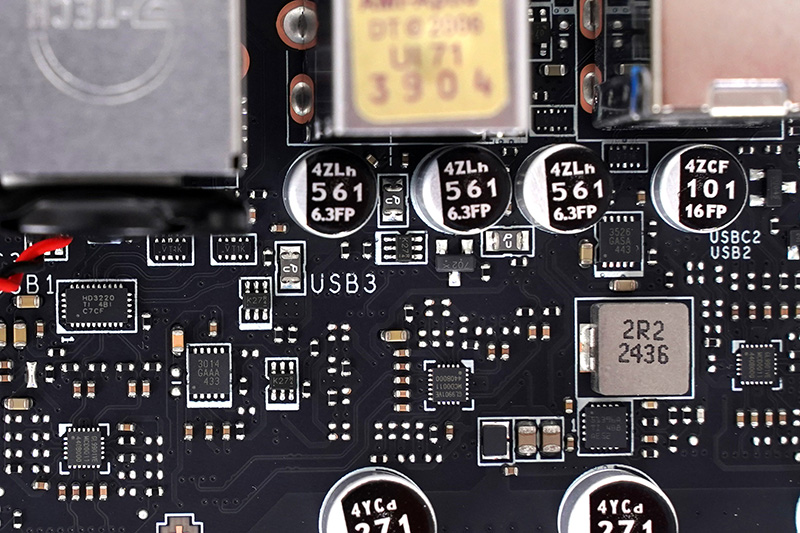

TI HD3SS3220 USB 타입 C DRP 포트 컨트롤러, 3개의 제네시스 로직 GL9901V USB 3.2 10Gbps 리드라이버.

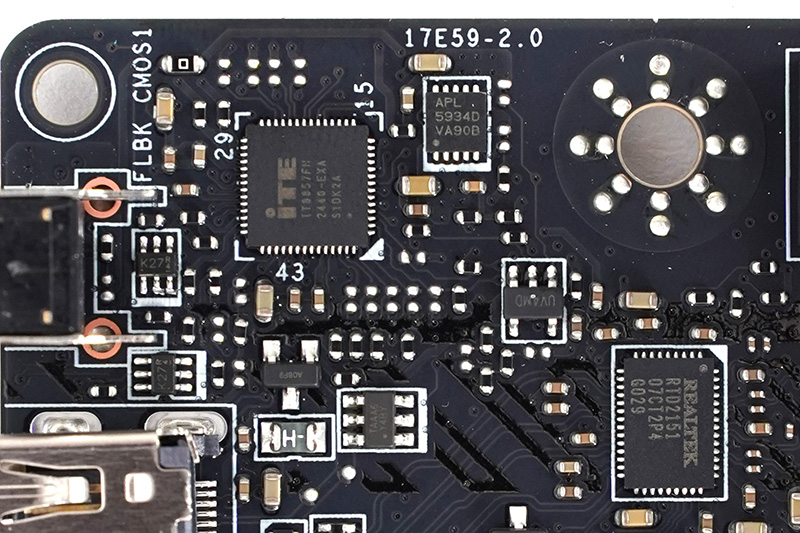

리얼텍 RTD2151 HDMI 8K 60Hz 출력 칩, ITE IT885 시리즈 USB 타입 C PD 3.0 컨트롤러, APL 5934D 3A 리니어 레귤레이터.

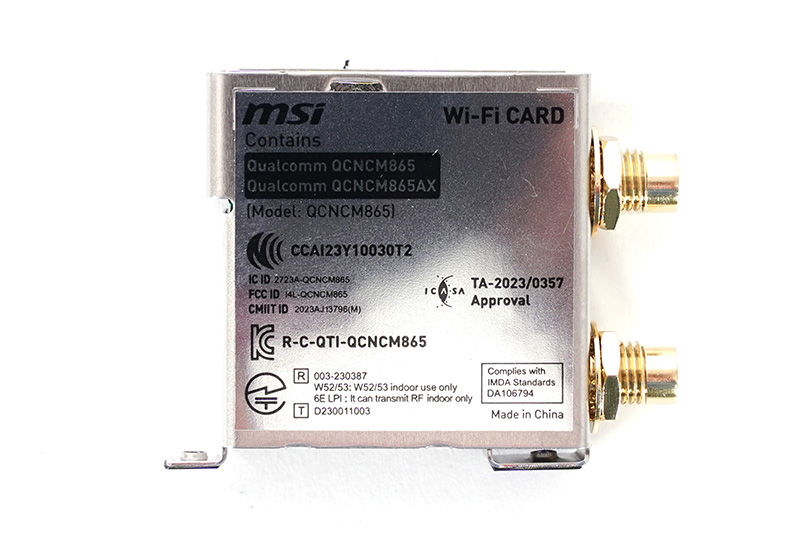

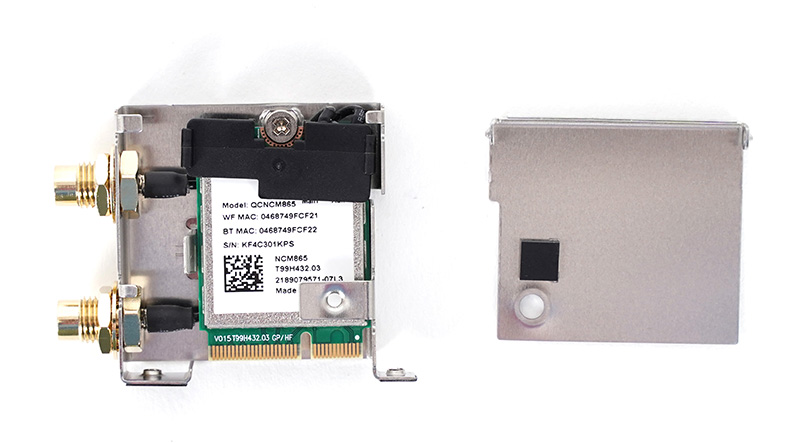

Wi-Fi 7 모듈입니다. 퀄컴 QCNCM865를 사용합니다.



Wi-Fi 7과 블루투스 5.4를 지원합니다.

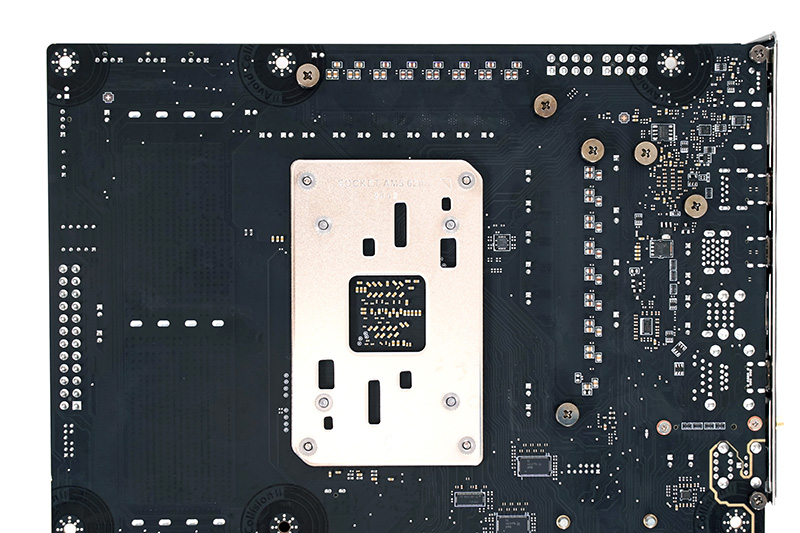

기판 뒷면의 AM5 소켓 백플레이트.

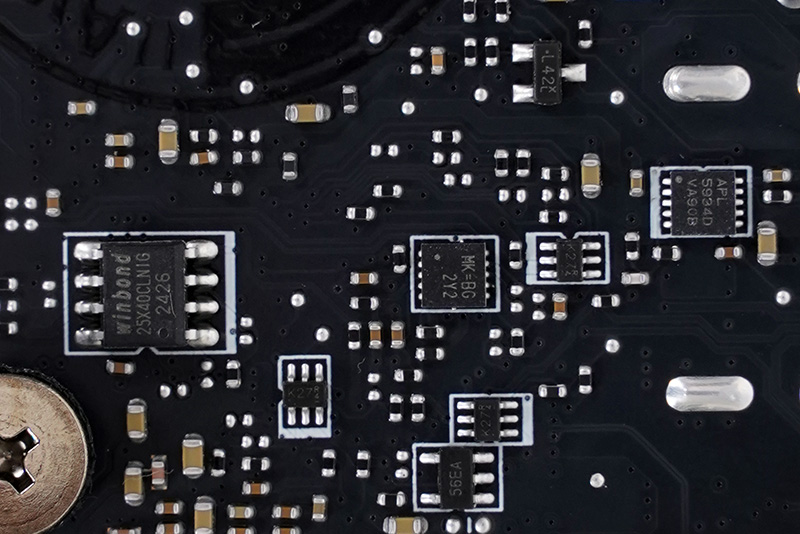

기판 뒷면 I/O 백패널 쪽입니다. 윈본드 W25X40CL 4M-bit 2.5V, APL 5934D 3A 리니어 레귤레이터가 있습니다.





PCIE 리드라이버 칩

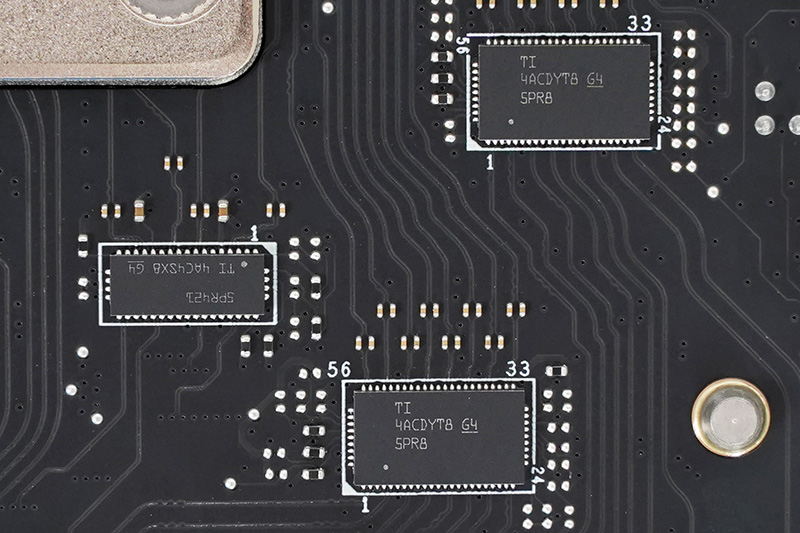

TI의 칩 세개

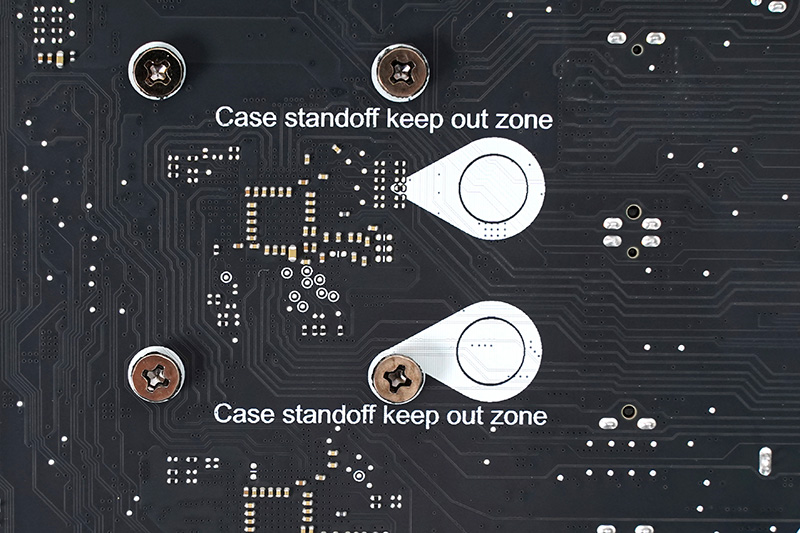

케이스 조립 시 조심하세요

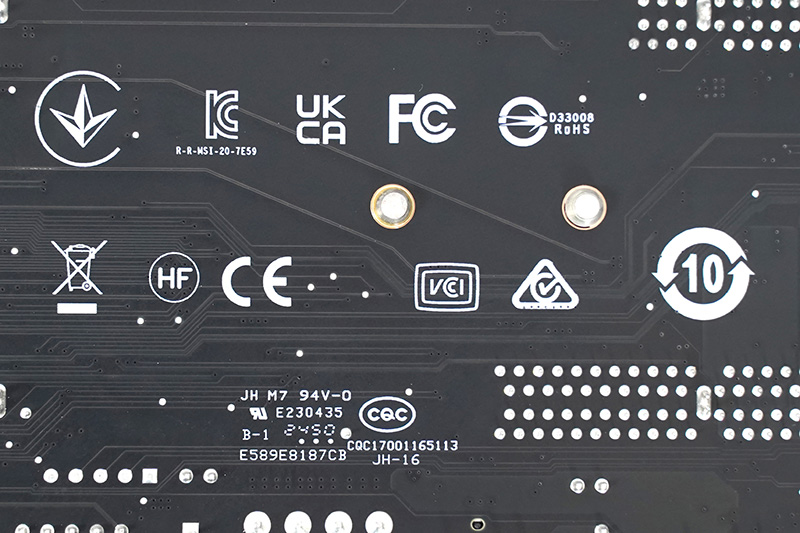

각종 인증 마크



클릭 바이오스 X와 MSI 센터





MSI는 인텔과 AMD의 800 시리즈 칩셋 메인보드부터 디자인과 인터페이스를 완전히 바꾼 클릭 바이오스 X를 사용합니다. 시스템 모니터링과 꼭 필요한 기능만 빠르게 설정할 수 있도록 도와주는 이지 모드, 자세한 수준을 넘어서 복잡하다는 느낌까지 주는 방대한 설정을 제공하는 어드밴스드 모드로 구성된 건 이전 버전과 같습니다. 하지만 이지 모드는 단순히 메인보드 내장 기능을 켜고 끄는 수준을 벗어나, 시스템 성능을 최적화하는 핵심 기능들을 화면에서 가장 잘 보이는 곳에 배치했습니다. 그래서 굳이 어드밴스드 모드에 들어가지 않아도 최고의 성능을 발휘할 수 있고요. 어드밴스드 모드는 이전 버전에서 볼 수 있었던 방대한 설정을 그대로 제공해, 시스템의 세밀한 부분까지 꼼꼼하게 튜닝하는 하드웨어 매니아들을 사로잡습니다.



클릭 바이오스 X의 AMD 버전에선 라이젠 프로세서의 성능을 최대한으로 끌어 올려주는 기능이 다수 탑재됩니다. 그리고 이런 기능의 상당수는 이지 모드의 첫 화면에서 바로 쓸 수 있습니다. 게임 부스트를 켜면 CPU 성능을 올려주는 옵션을 자동으로 켜 주고, 메모리 설정에서 EXPO 프로파일을 적용 가능합니다. PBO는 CPU 교체 후 바이오스에 처음으로 진입하면 확인 페이지를 표시하지요. X3D 프로세서에서 3D V 캐시가 없는 CCD와 SMT를 꺼서 성능을 극대화하는 X3D 기능도 제공합니다. 어드밴스드 모드로 가면 메모리의 효율적인 활용을 끌어내는 고효율 모드, SK하이닉스 다이를 탑재한 메모리를 6000MHz에 CL30으로 맞춰주는 OPP, 램 타이밍에 민감한 환경에 맞춰서 레이턴시를 낮추는 레이턴시 킬러 등의 기능이 있습니다.



윈도우 진입 후의 시스템 설정은 MSI 센터를 사용합니다. MSI 센터는 필요한 기능만 설치하는 모듈 구조를 도입해 프로그램의 덩치를 줄였습니다. MSI MAG X870E 토마호크 WIFI는 메인보드 자체에 탑재된 LED는 없지만, 메인보드에 연결된 RGB LED를 컨트롤하려면 미스틱 라이트를 설치하면 되고요. 쿨러의 작동 방식이나 속도를 변경하는 쿨링 위저드, 시스템의 성능을 자동으로 최적화하는 AI 엔진 기능이 있습니다. 또 네트워크 모니터링과 우선 순위 설정, 시스템 진단 기능도 제공합니다.



클릭 바이오스 X

자세히 보기

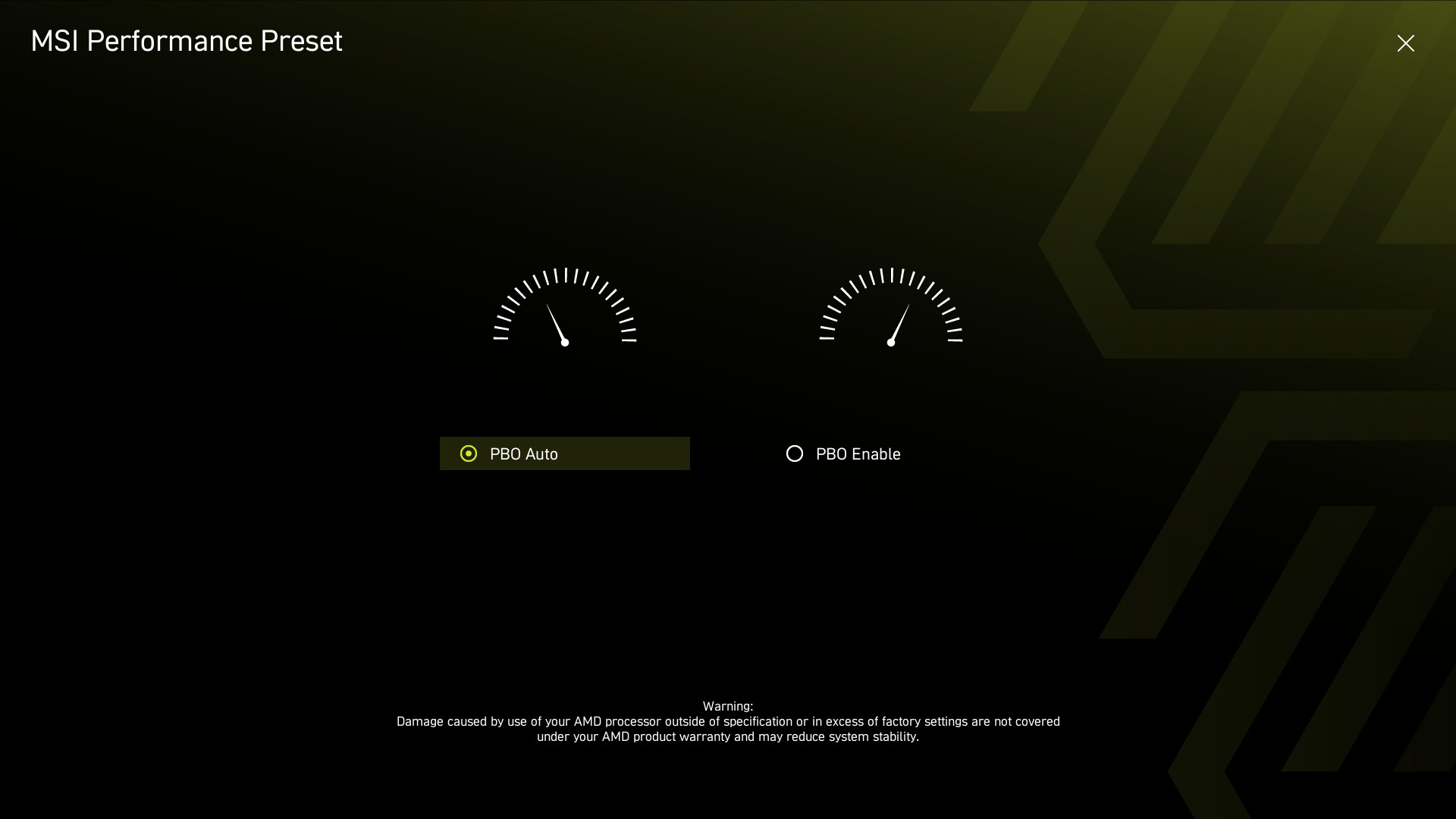

바이오스에 처음으로 진입하면 PBO를 어떻게 할 것인지를 물어봅니다. PBO 활성화를 선택하면 가장 확실한 방법으로 성능을 높여줍니다.

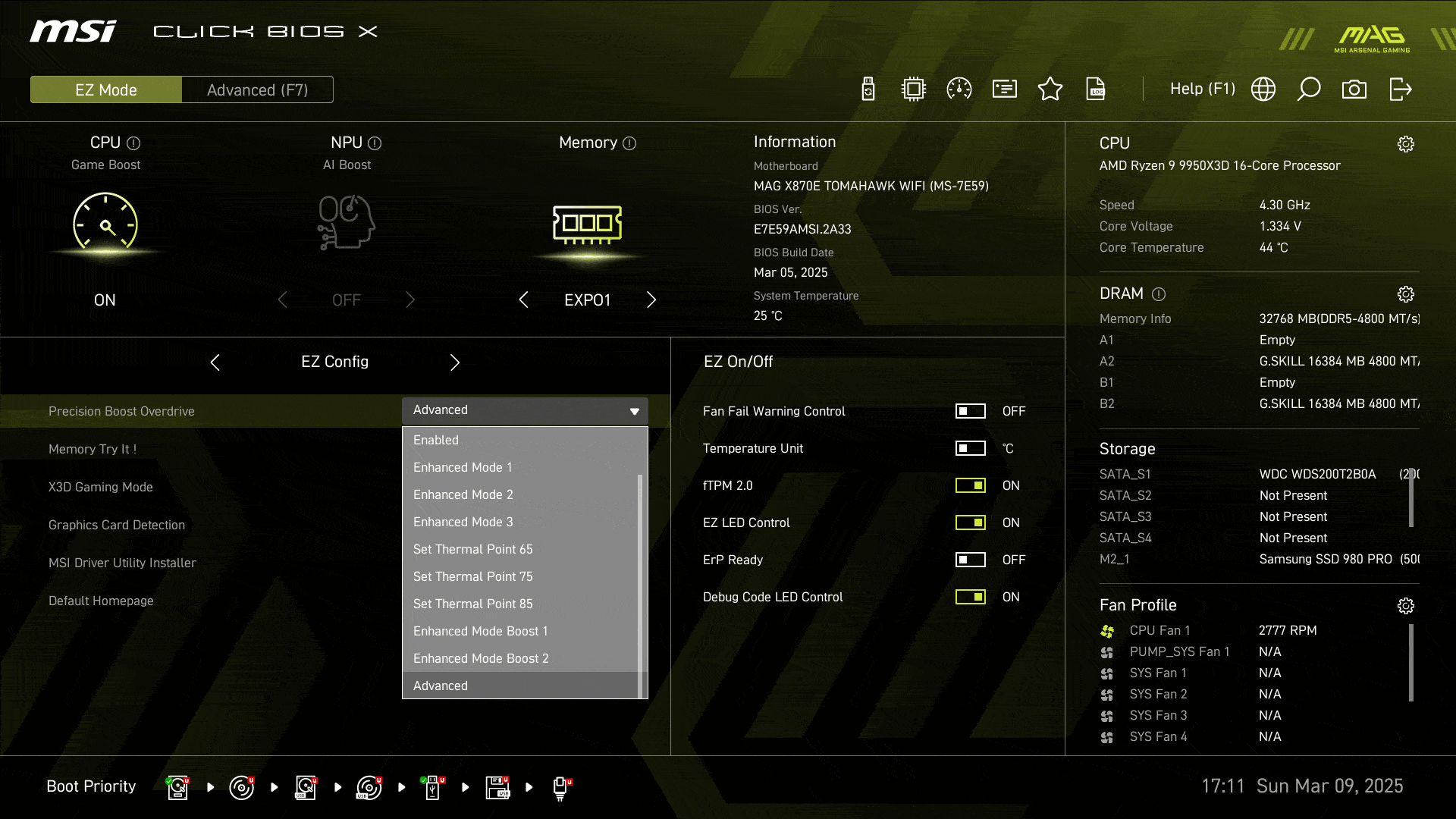

EZ 모드입니다. 위쪽에는 게임 부스트, 메모리 프로파일, 시스템 정보, 아래의 EZ 컨피그에서는 각종 최적화 기능을, EZ On/Off는 내장 기능을 쉽게 켜고 끌 수 있습니다. 오른쪽에는 장착된 CPU, 메모리, 스티리지, 쿨링팬의 정보를 보여줍니다. 가장 아래의 아이콘은 부팅 순서를 설정합니다.





프리시전 부스트 오버드라이브에서 PBO 작동 방식을, 메모리 트라이 잇에서 메모리 클럭을, X3D 게이밍 모드에서 X3D 성능 최적화를 선택합니다.

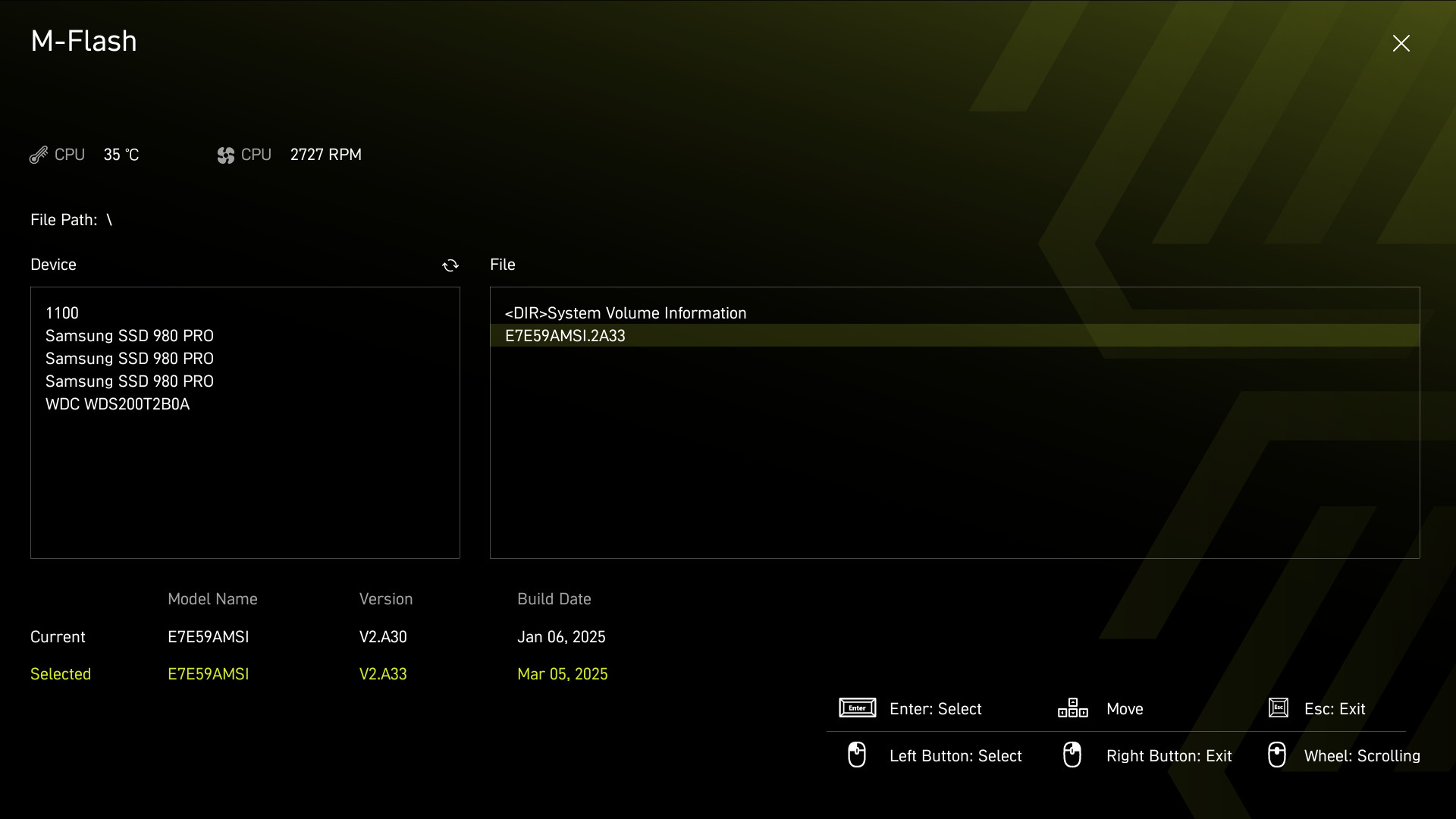

상단 우측에는 여러 편의 기능을 모아뒀습니다. 최신 프로세서인 라이젠 9 9950X3D를 쓸 거니까 M 플래시를 켜서 바이오스 업데이트도 해줍니다.

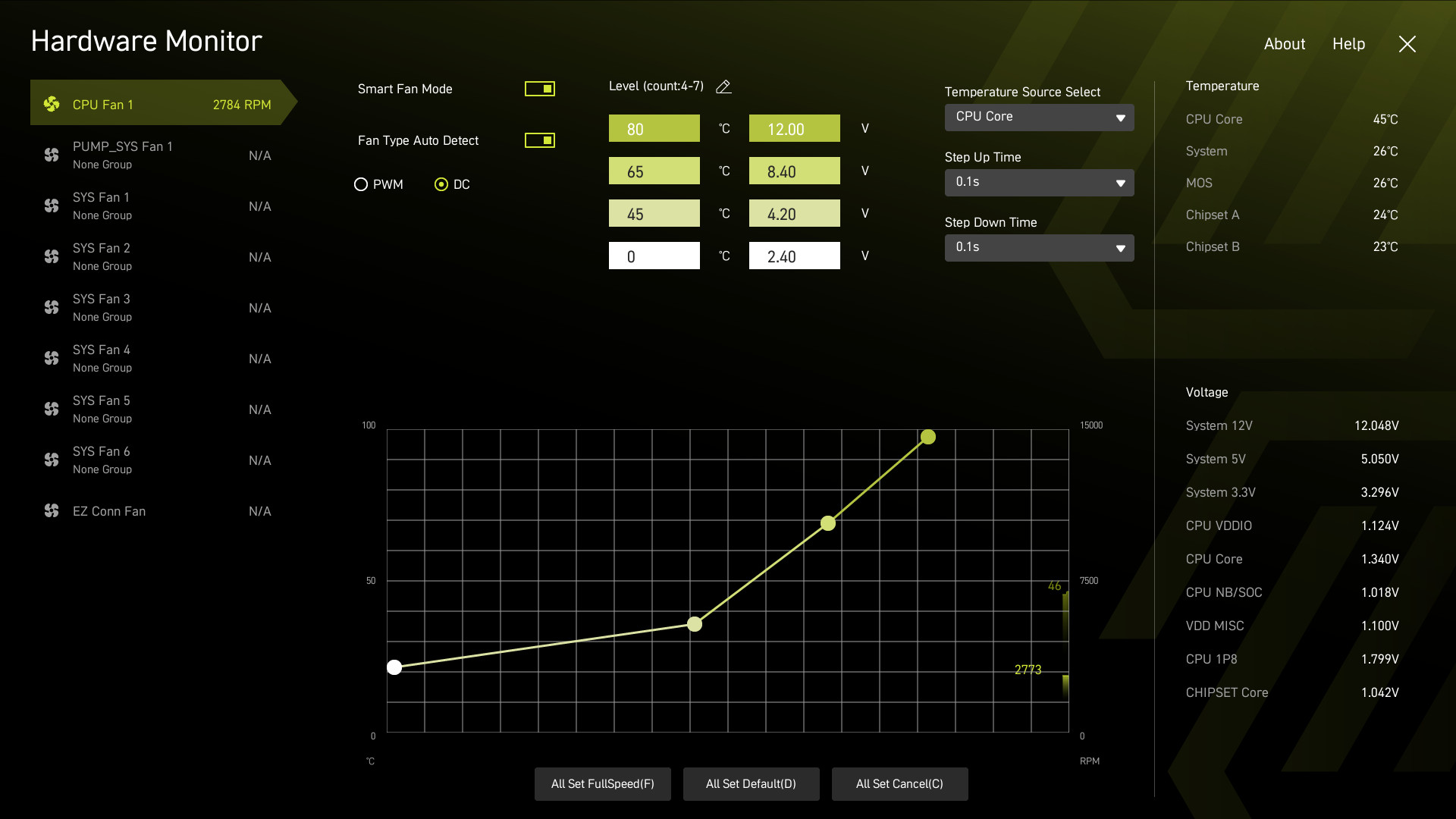

하드웨머 모니터는 시스템 온도, 전압, 팬 속도를 모니터링하고 또 팬 작동 커브를 설정할 수 있습니다. 그런데 요새는 오토 모드가 워낙 잘 나와서 그냥 스마트 팬 모드와 자동 감지를 켜두고 신경도 안 쓰게 되네요.

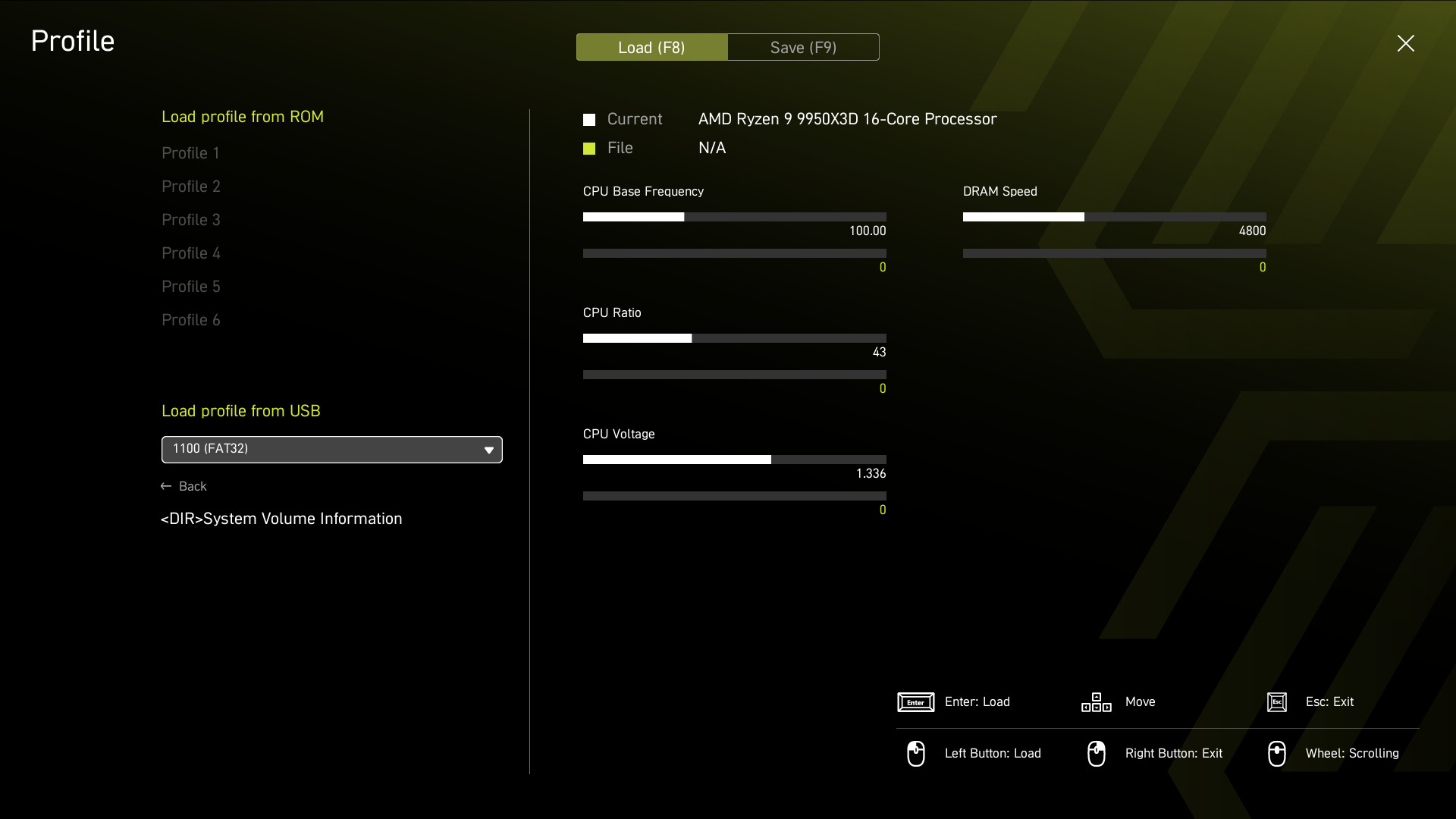

시스템 프로파일 관리

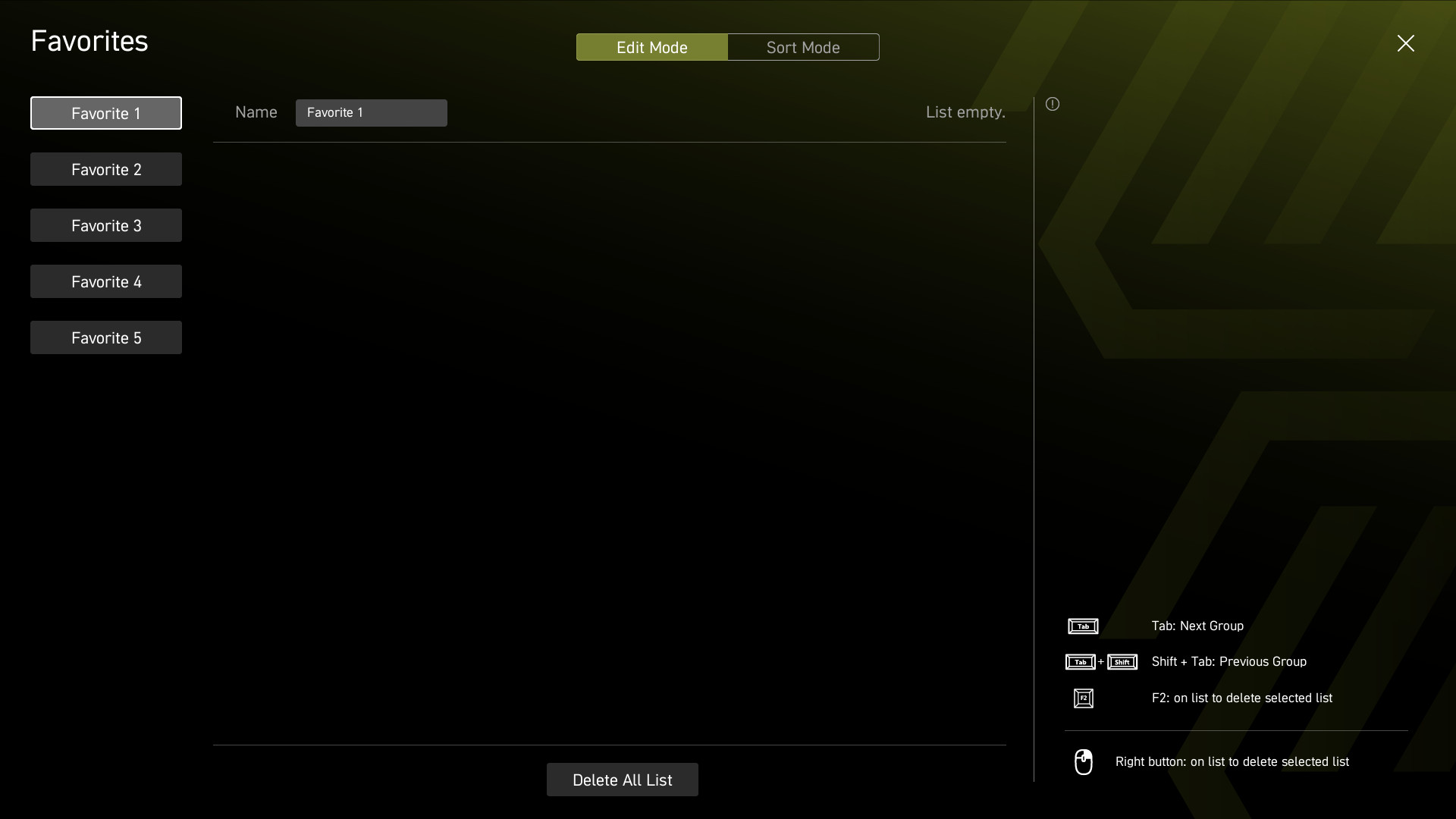

즐겨찾기

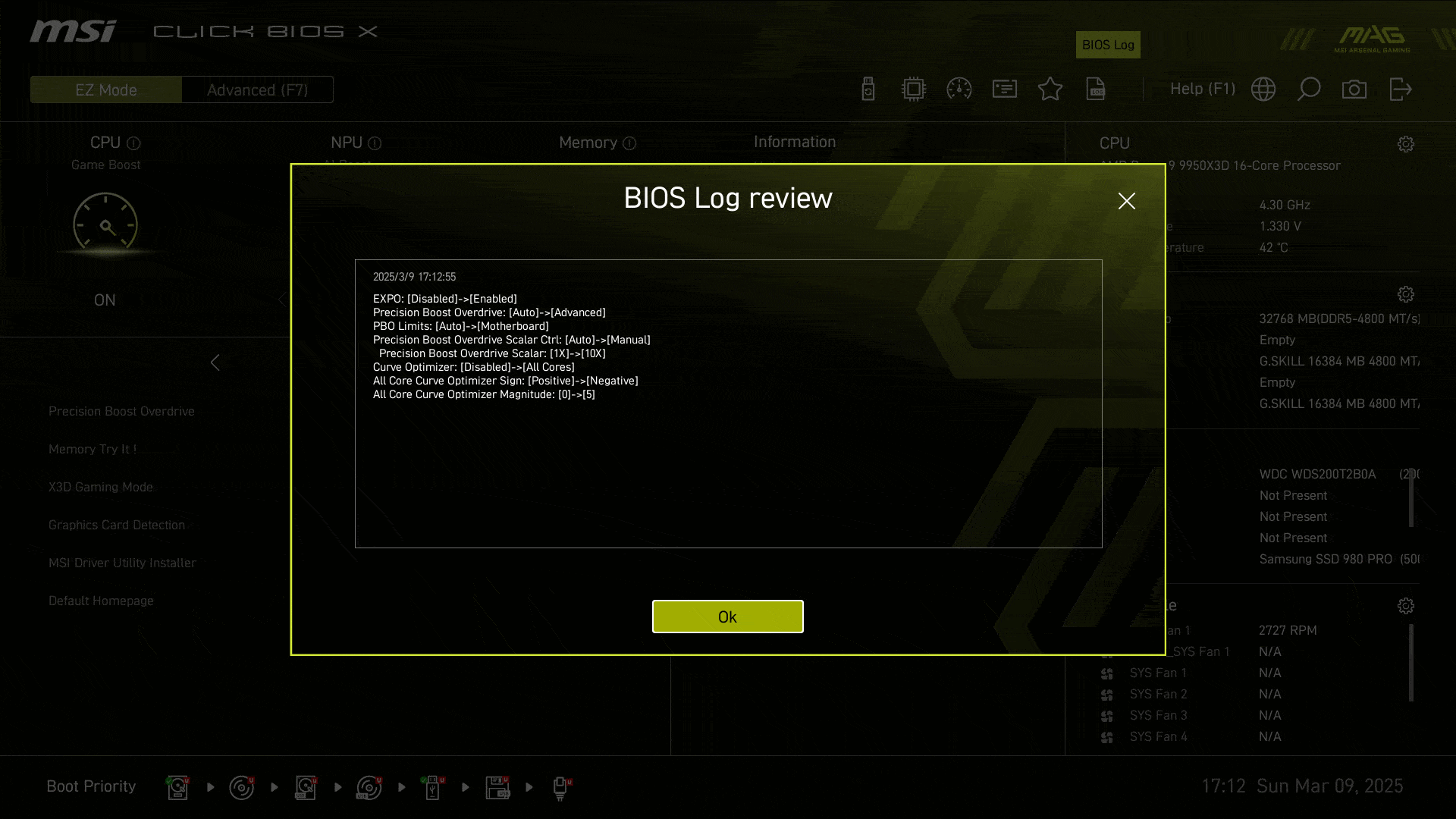

바이오서 변경 기록, 검색, CPU/메모리 정보

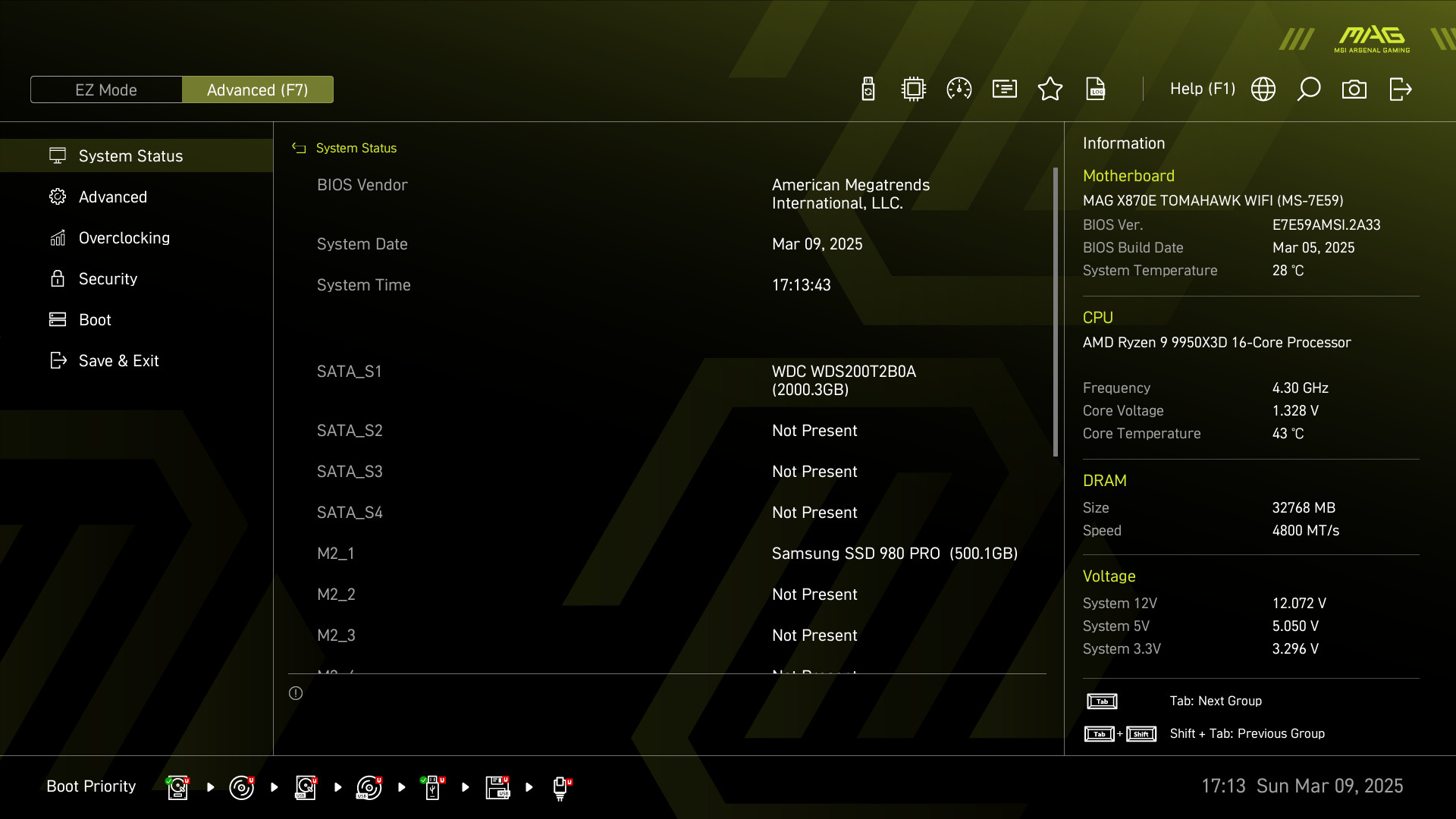

보다 자세한 설정 메뉴를 제공하는 어드밴스드 모드입니다. 첫 페이지에서는 시스템의 기본적인 정보를 표시하고

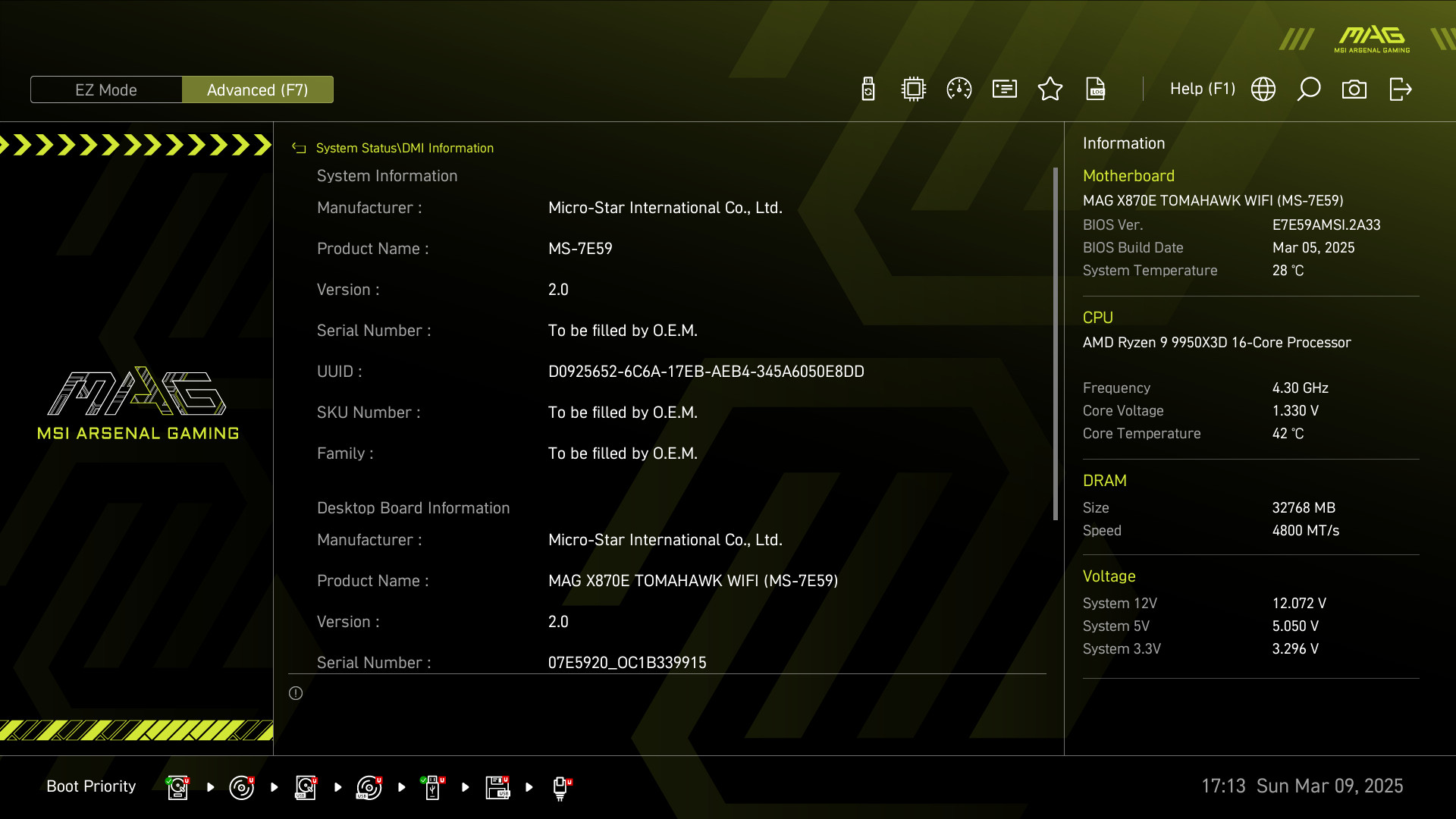

시스템 DMI 메뉴에 들어가면 더 자세한 정보를 보여줍니다.

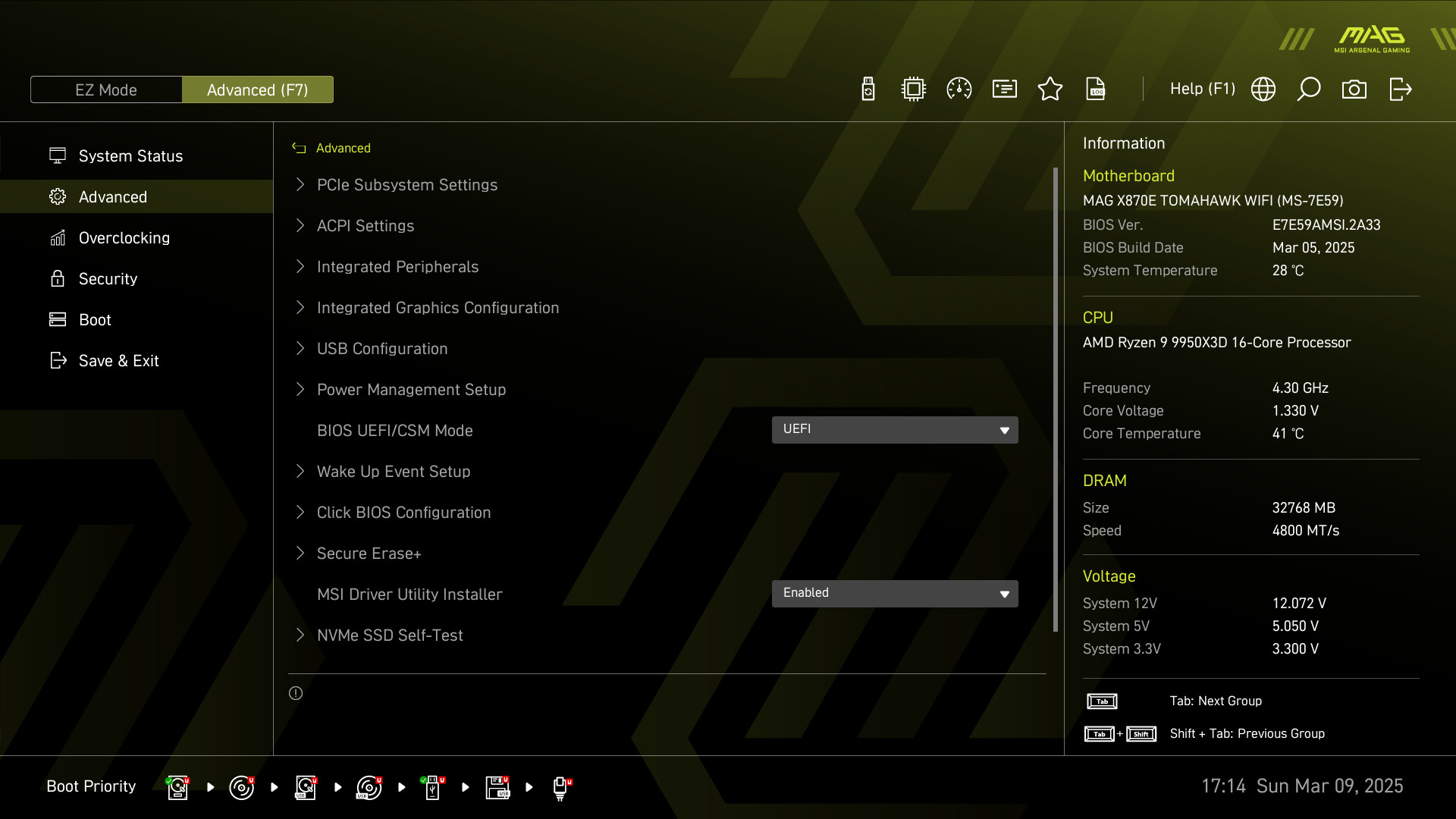

어드밴스드 메뉴에서는 메인보드의 기능 설정을 제공합니다.

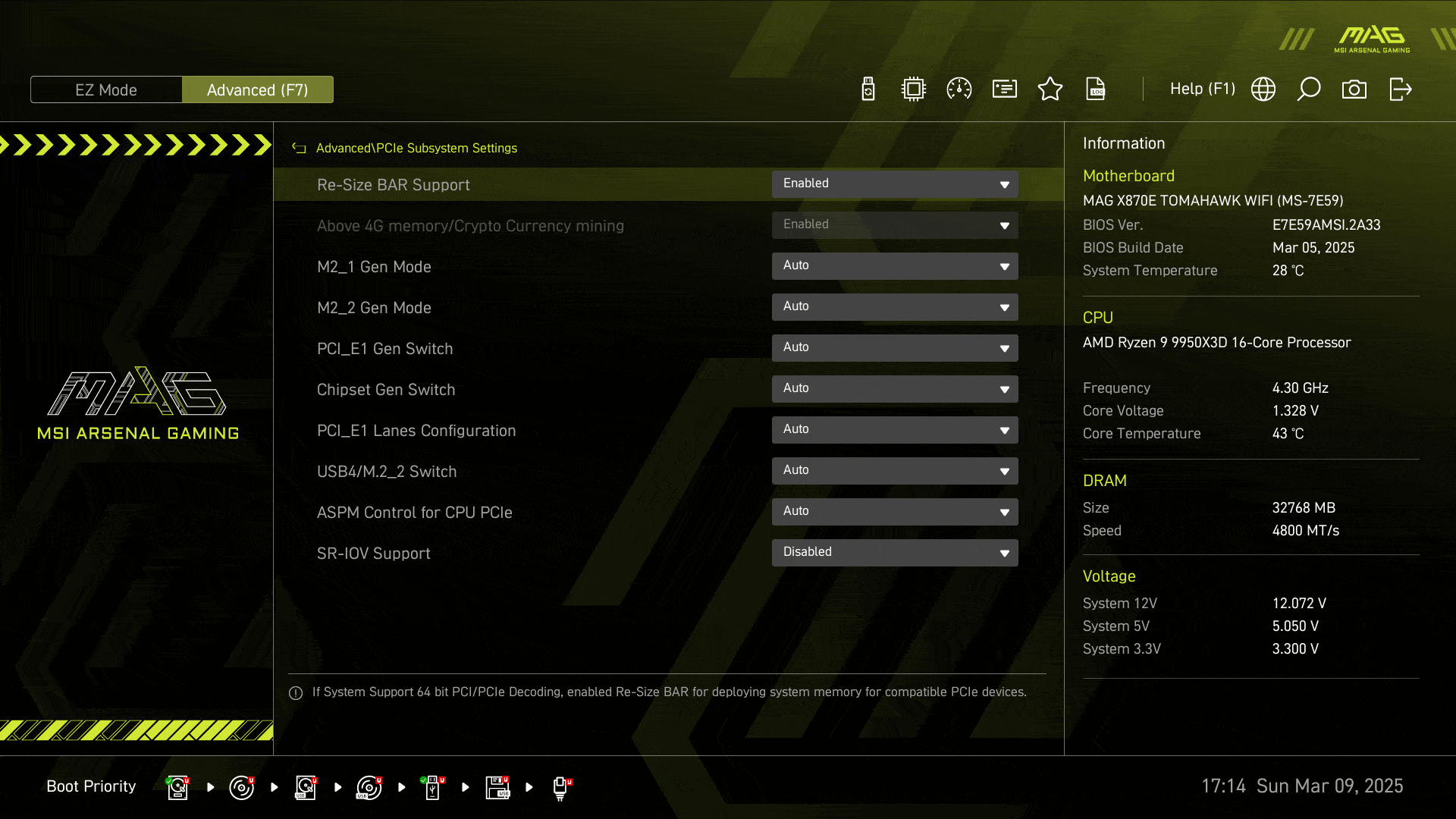

PCIe, ACPI, 내장 그래픽, 내장 USB 설정

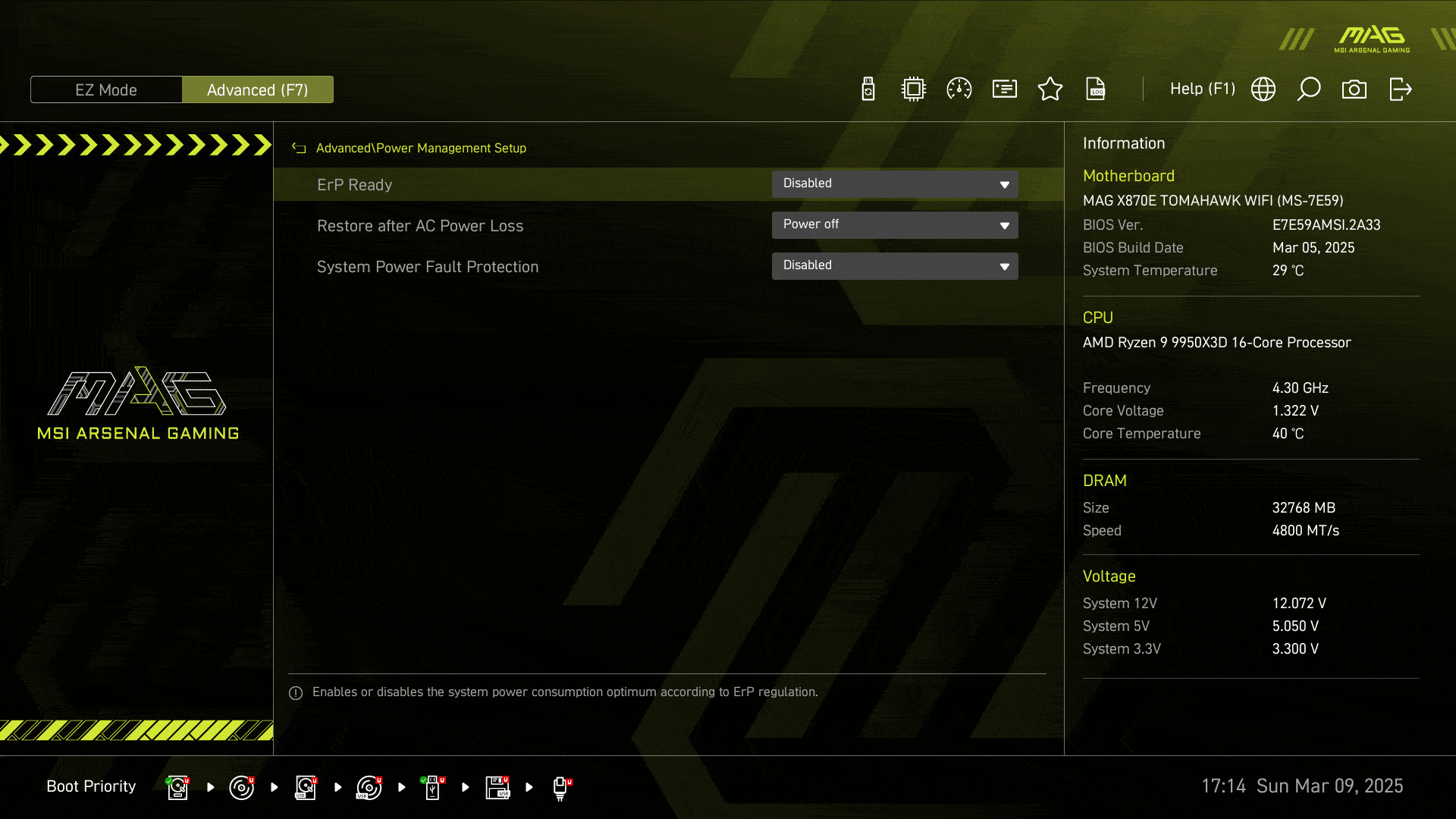

SSD 삭제, 전원 관리, 웨이크업 이벤트

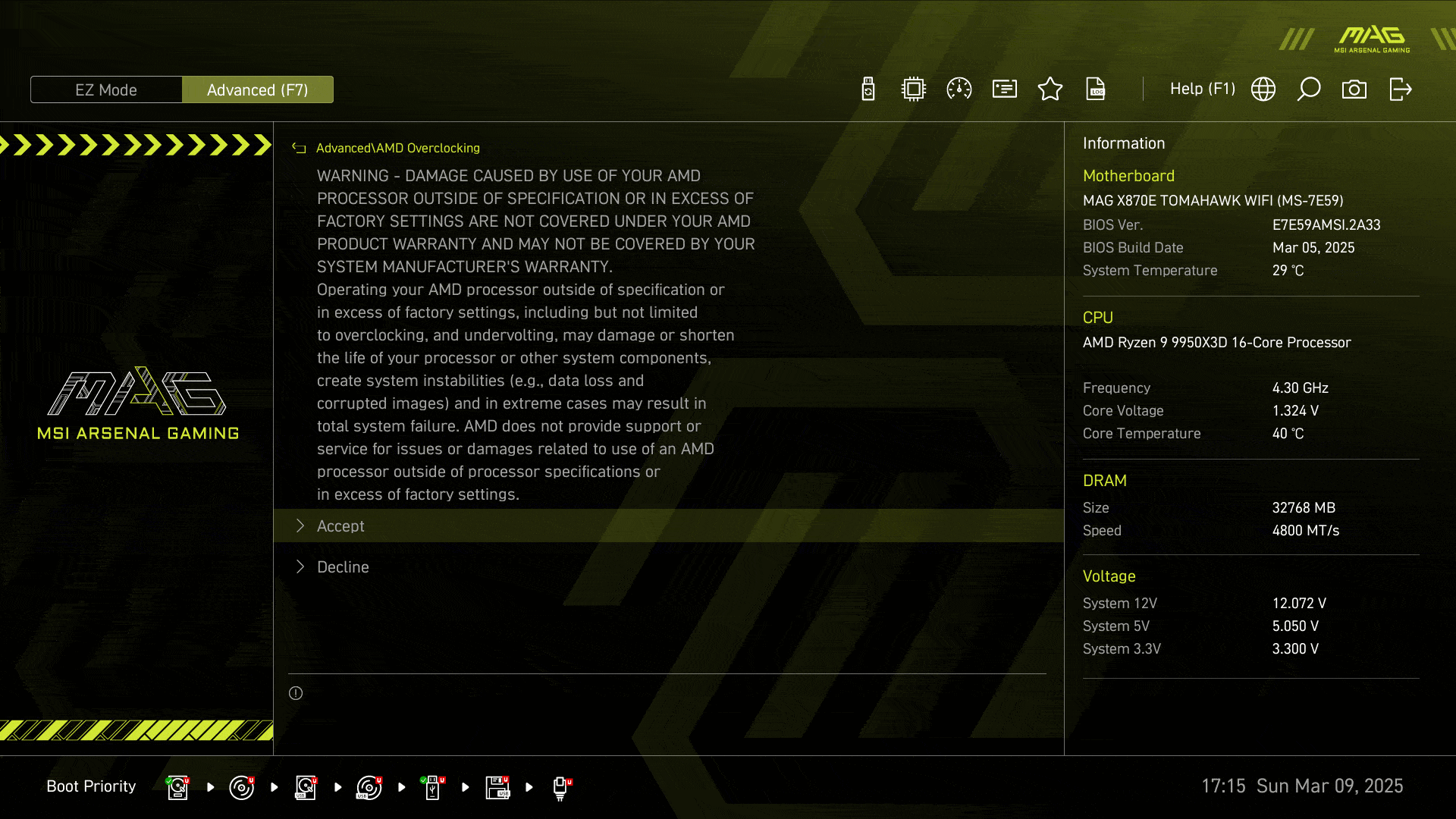

AMD 메인보드답게 AMD CPU 오버클럭 메뉴를 따로 제공합니다.

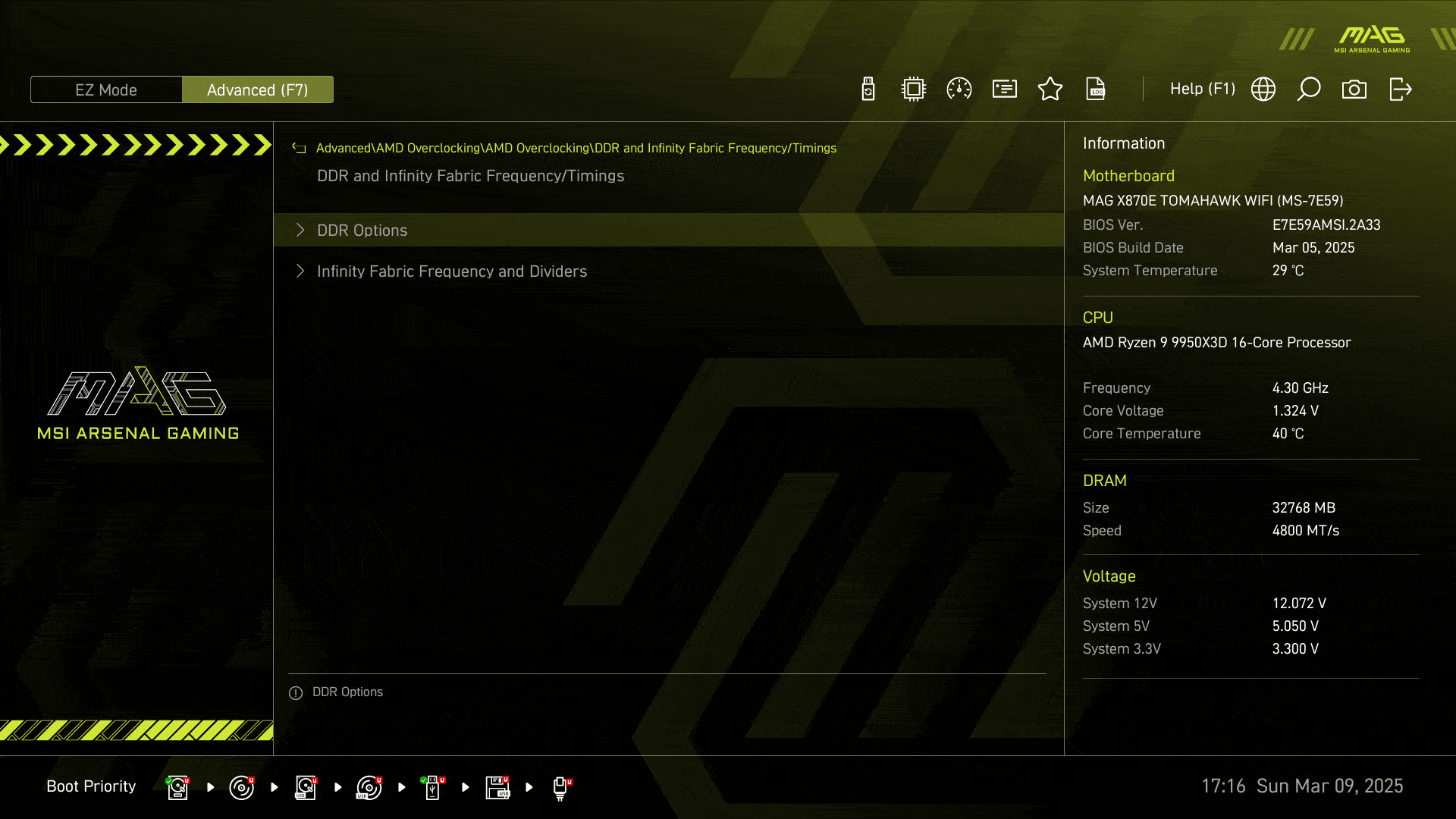

이걸 다 쓰는 사람이 있을까 싶을 정도로 방대한 DDR 메모리 설정

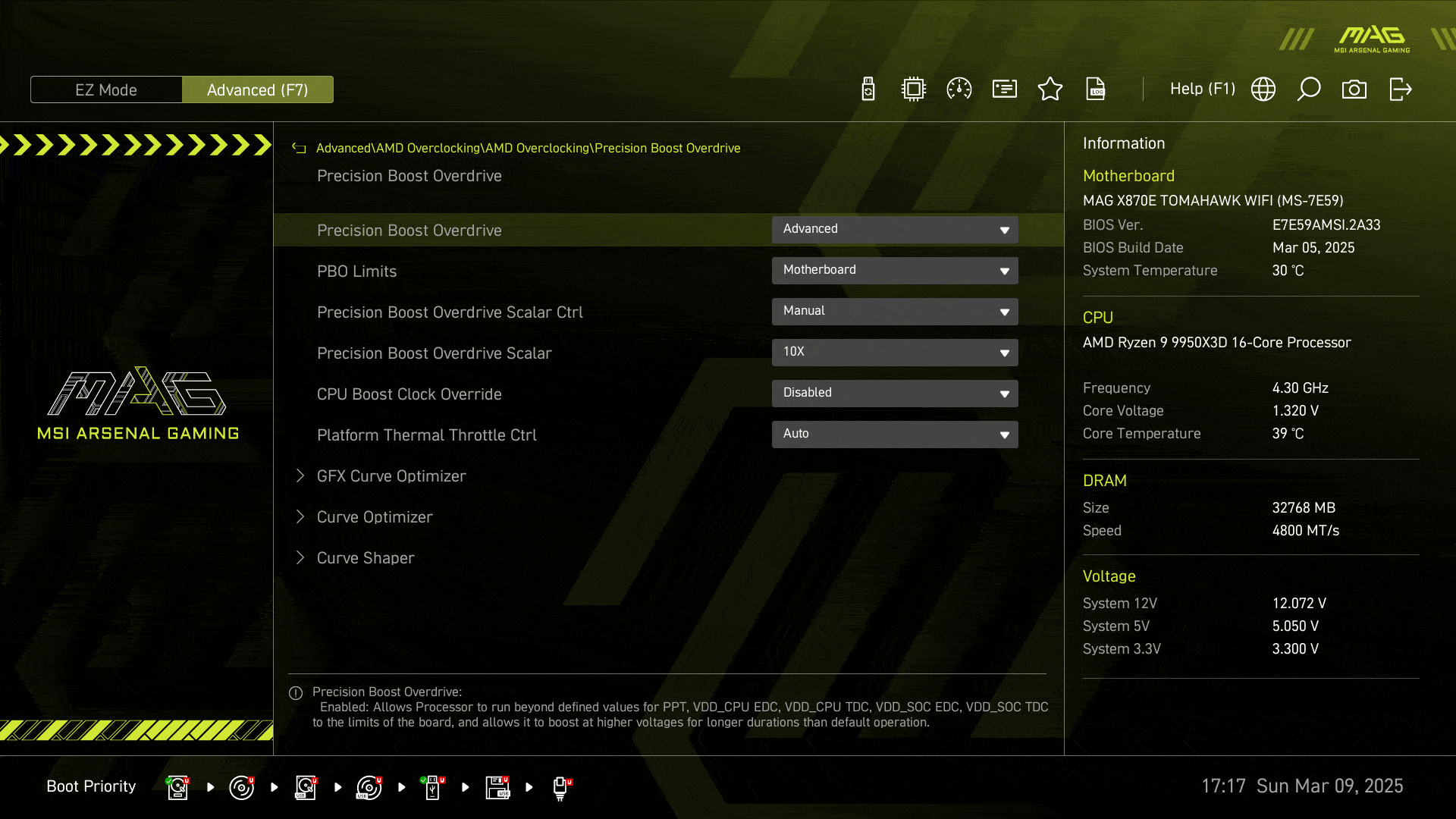

PBO도 세밀한 설정 기능을 제공합니다.

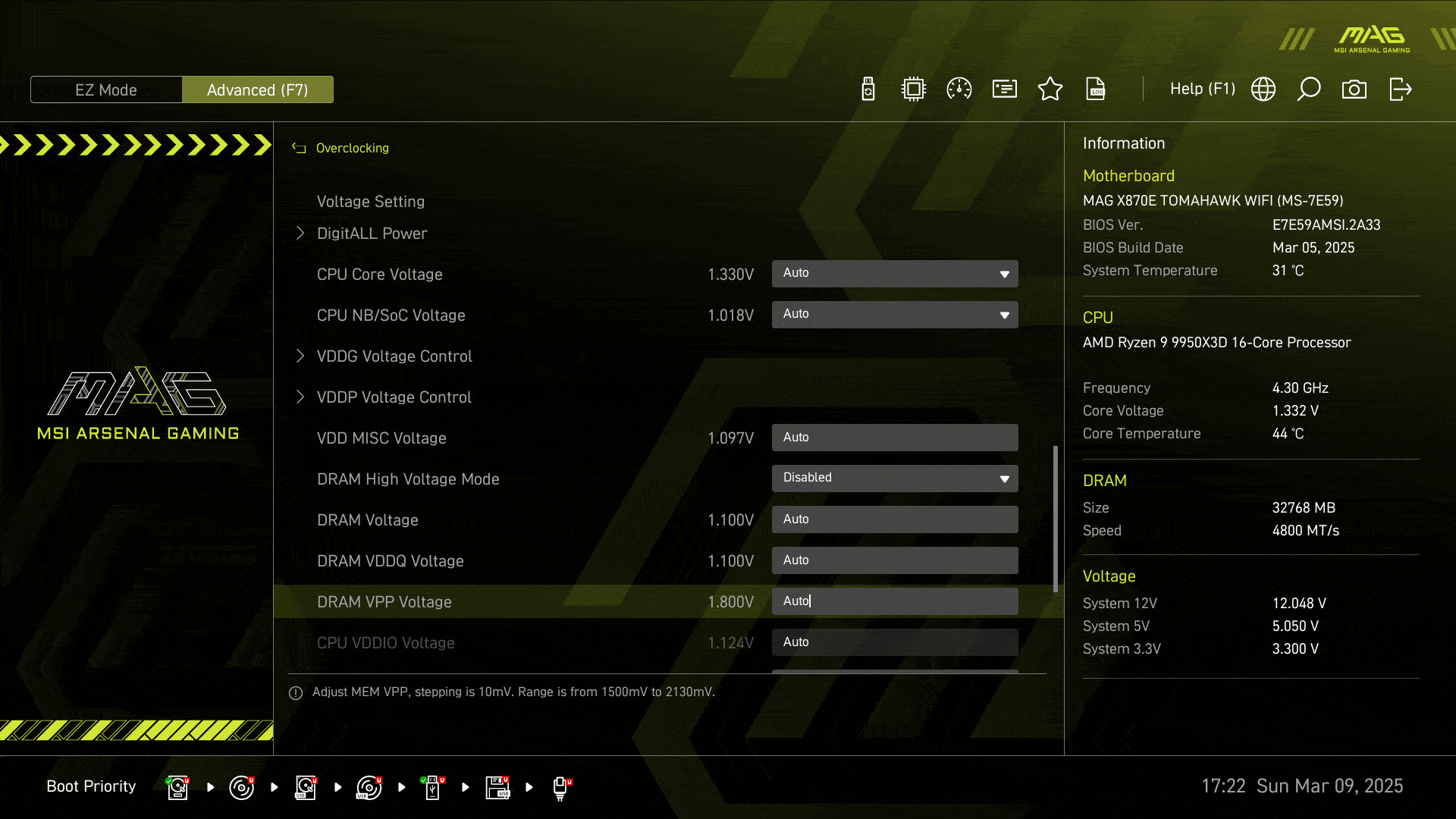

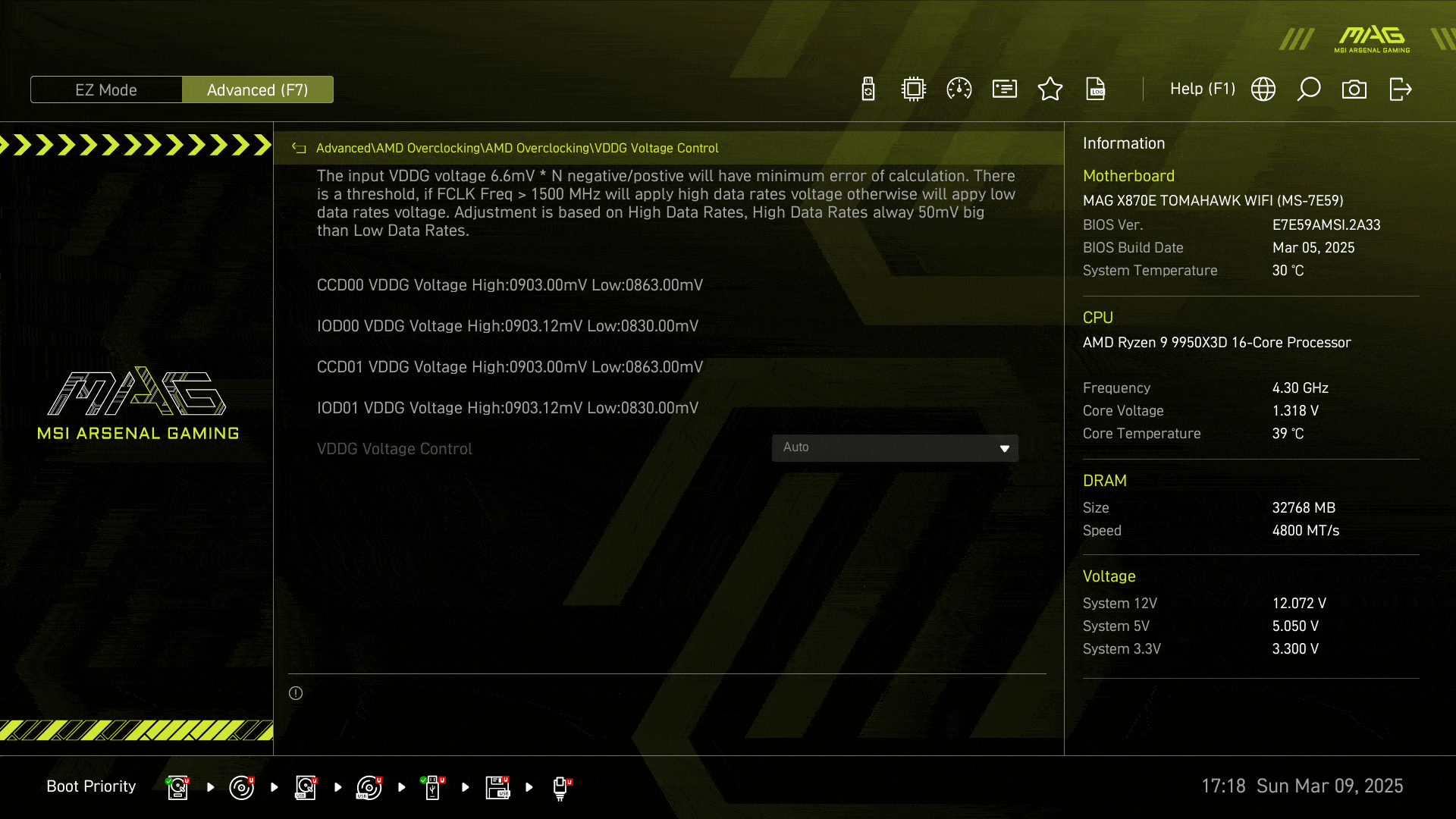

SoC와 전압 설정

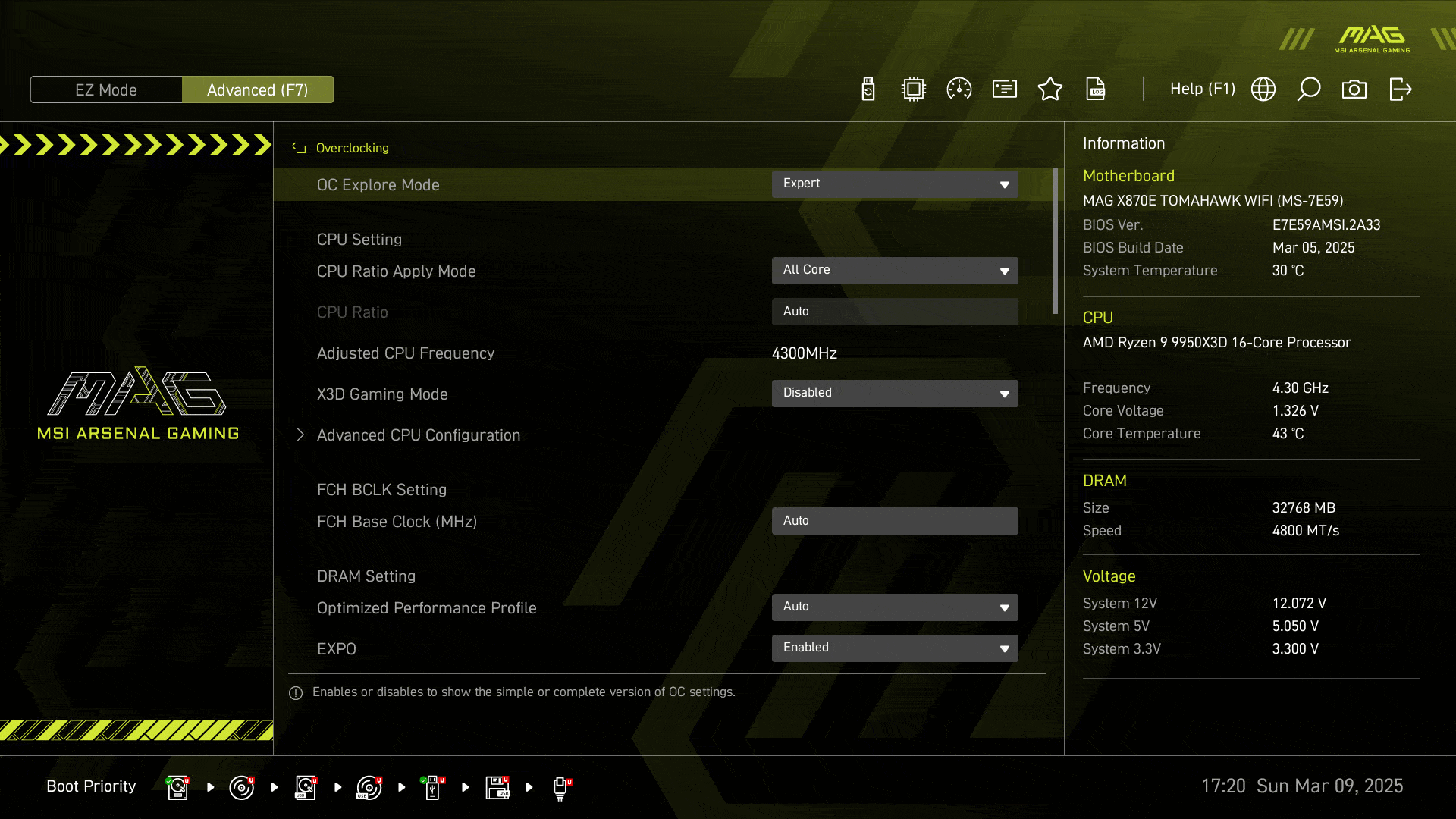

MSI가 제공하는 원조 오버클럭 메뉴입니다. 코어 컨트롤, TDP, X3D 모드 등의 최적화 기능 외에도

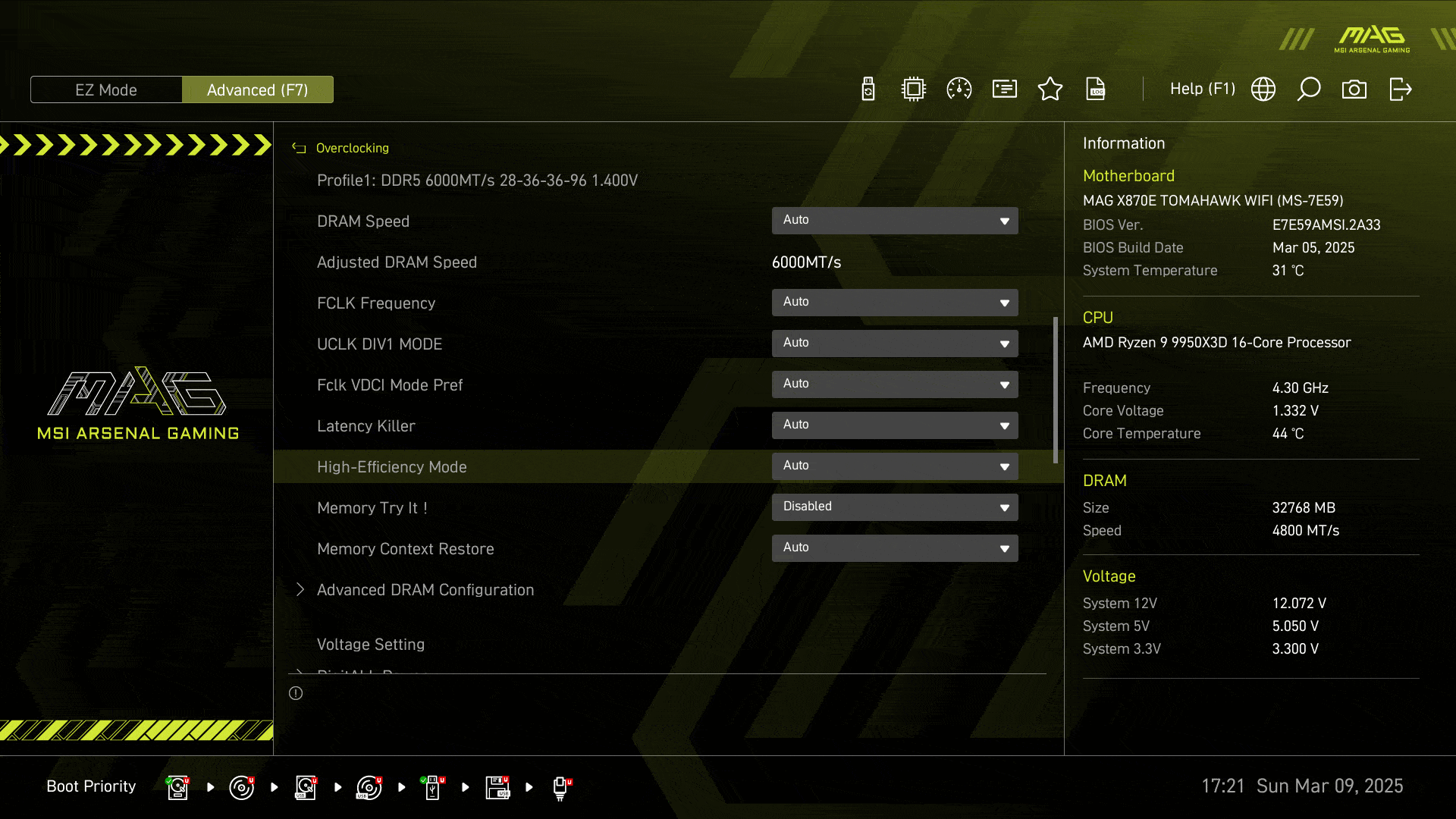

메모리 클럭과 레이턴시 설정이 가능합니다.





오버클럭의 상세 메뉴

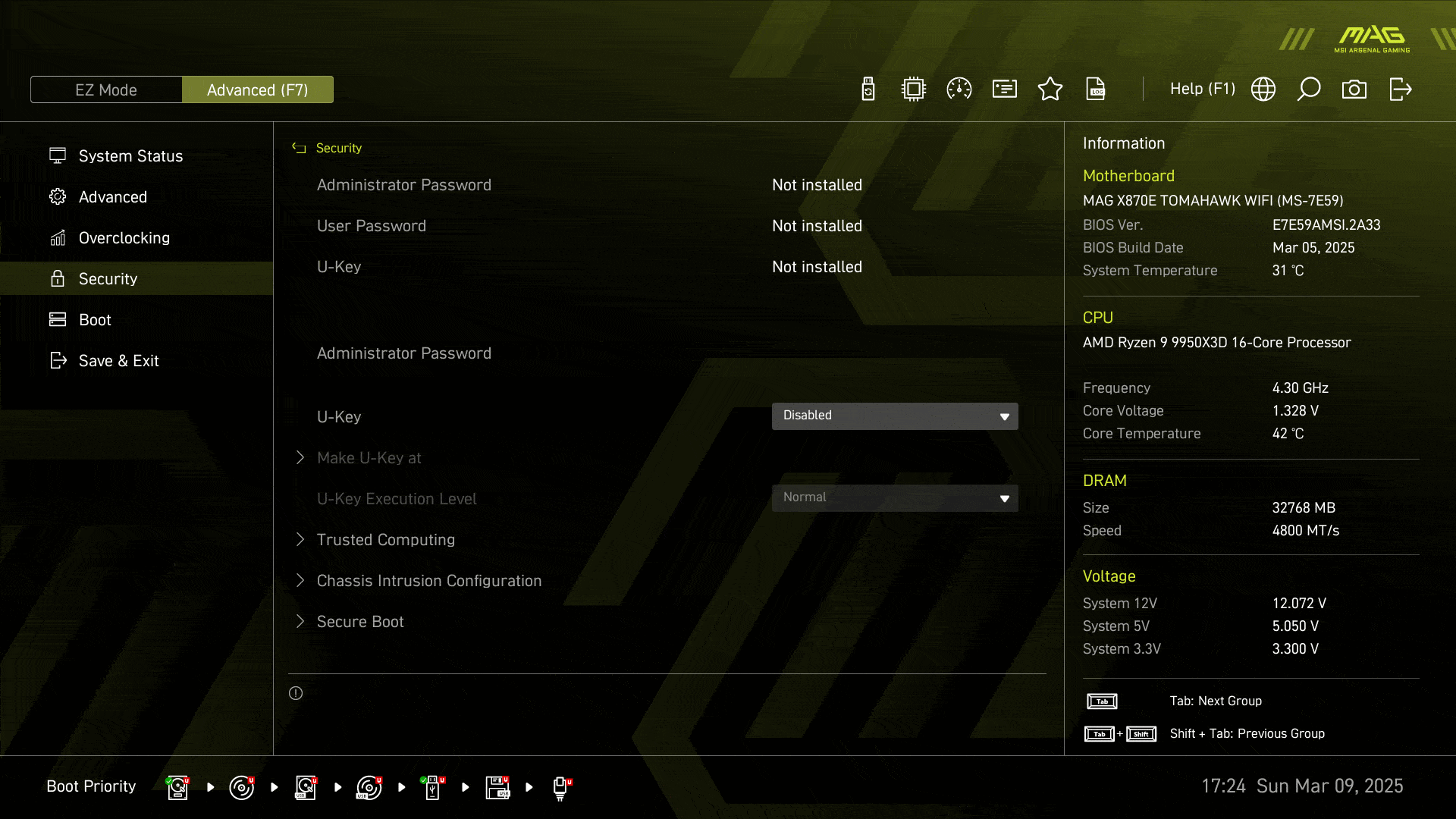

보안 메뉴

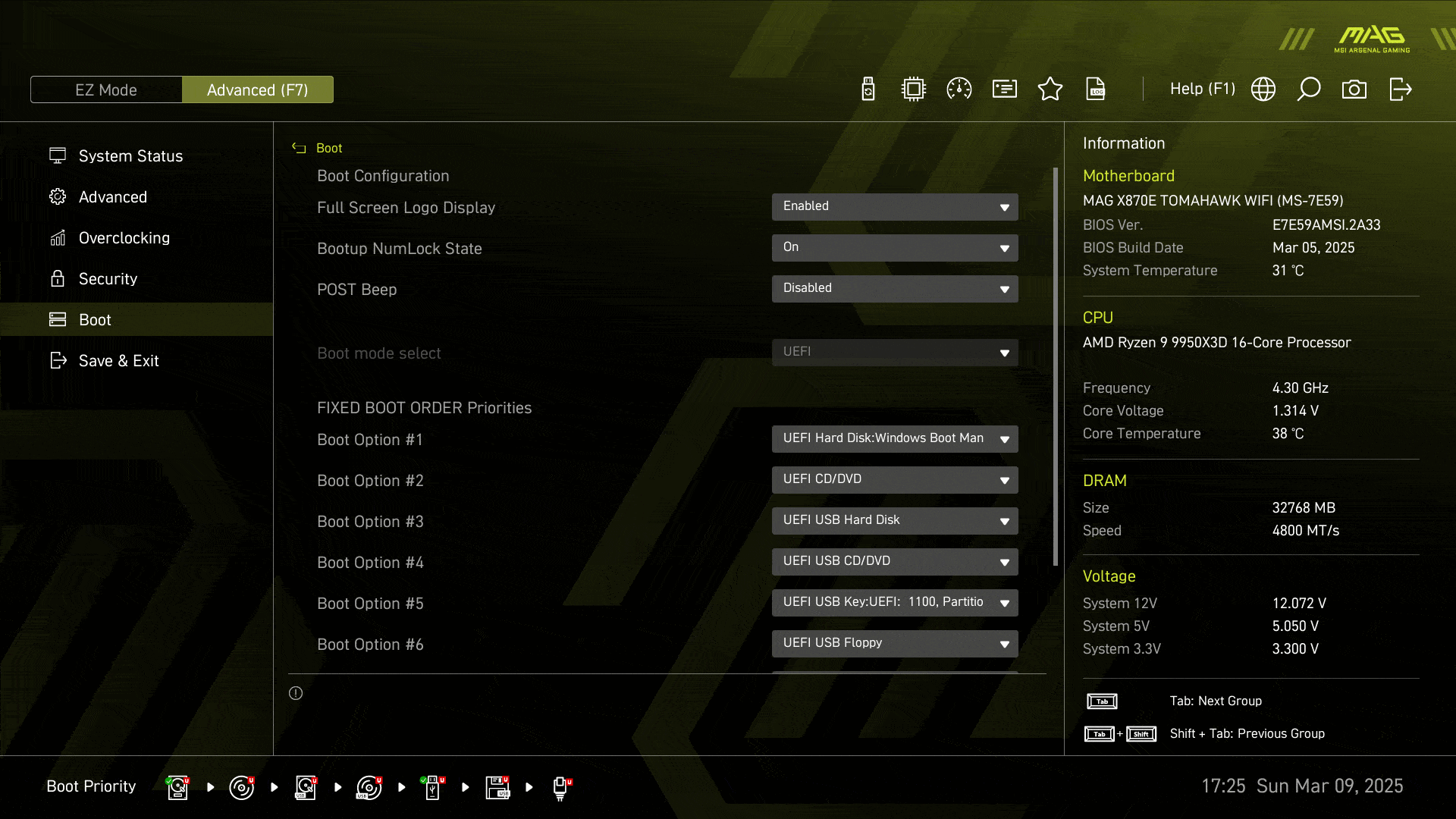

부팅 메뉴

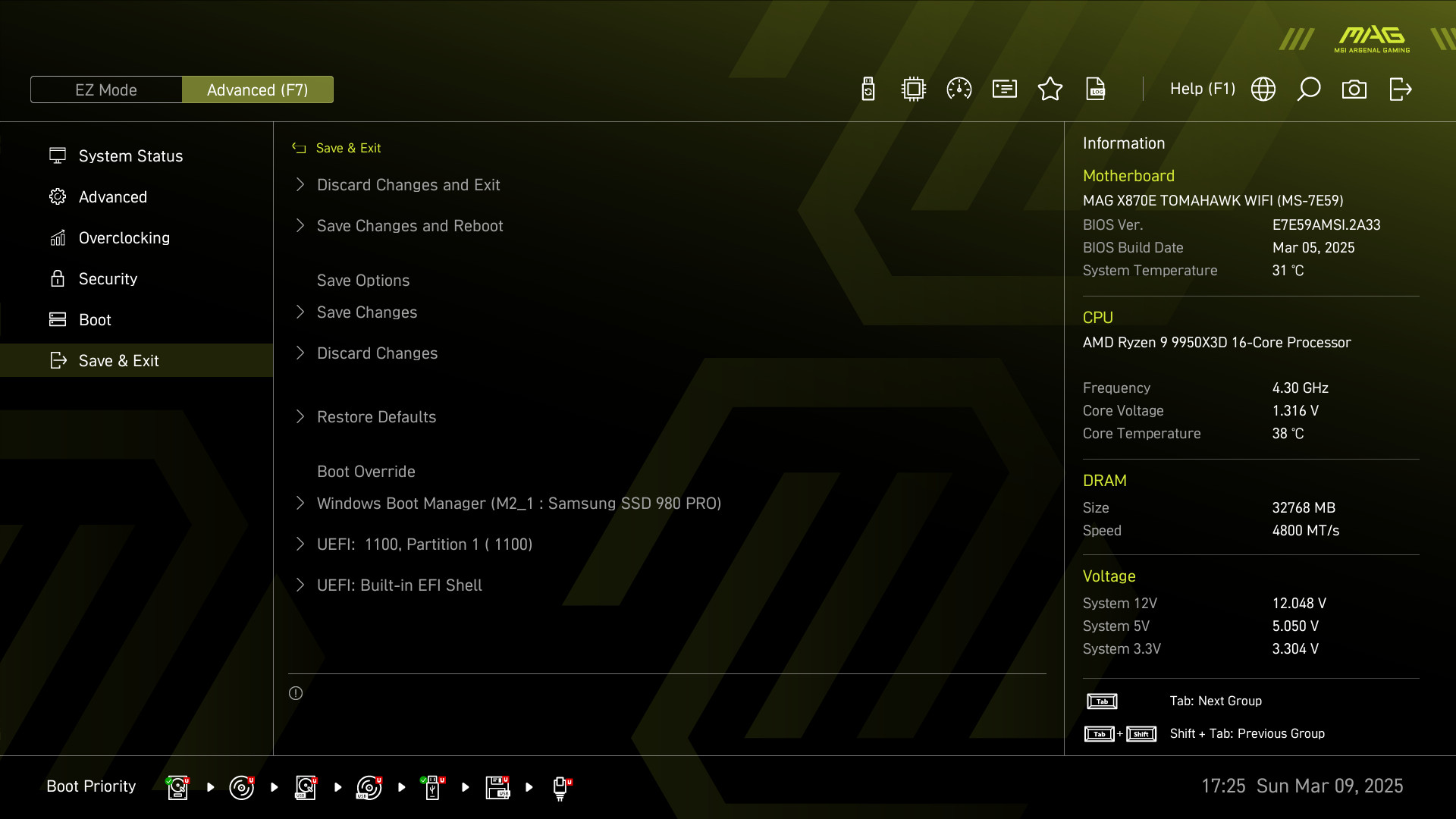

저장과 종료 메뉴



MSI 센터

자세히 보기

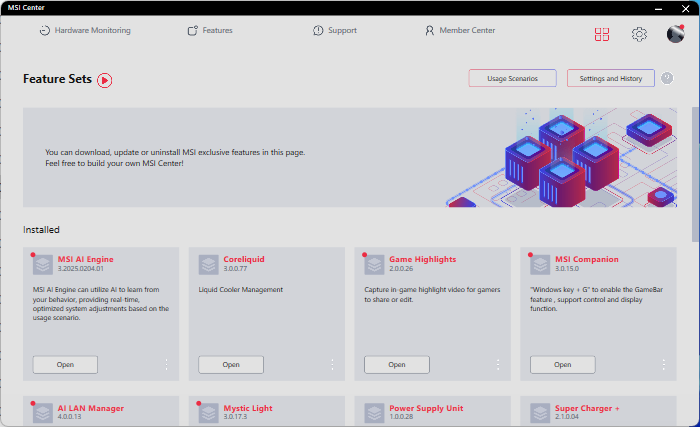

MSI 센터의 첫 페이지. 기능을 모듈 단위로 관리하기에 꼭 필요한 것만 골라서 설치 가능합니다.





상단 메뉴에서 원하는 기능을 바로 선택할 수도 있습니다.

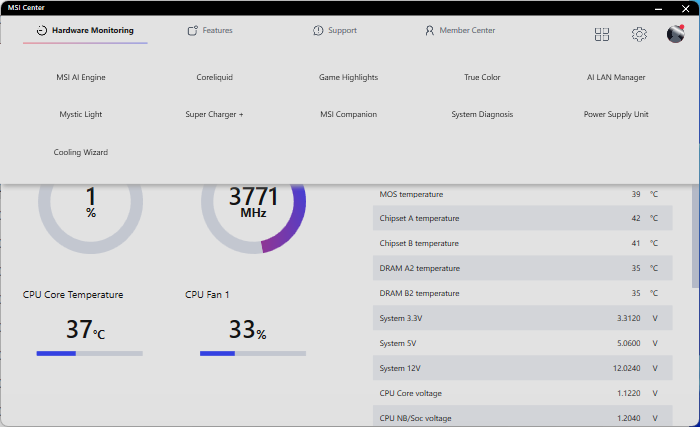

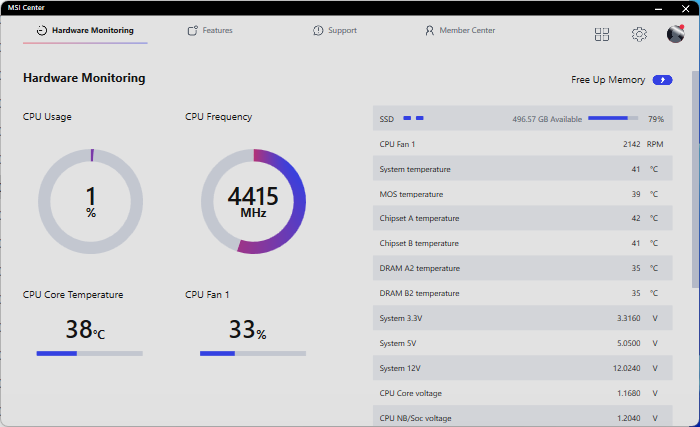

하드웨어 모니터링

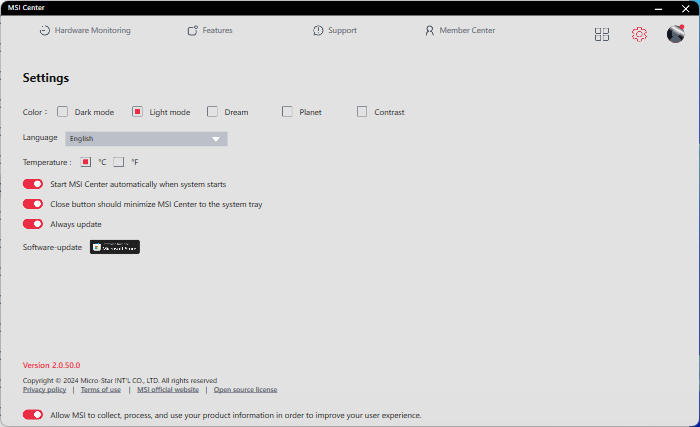

MSI 센터 설정

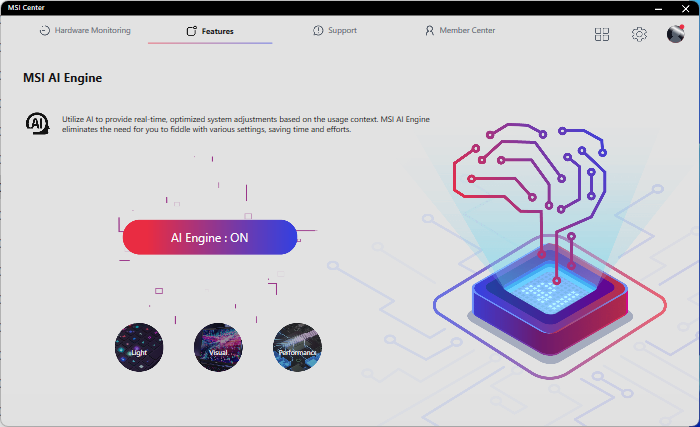

MSI AI 엔진 성능 최적화

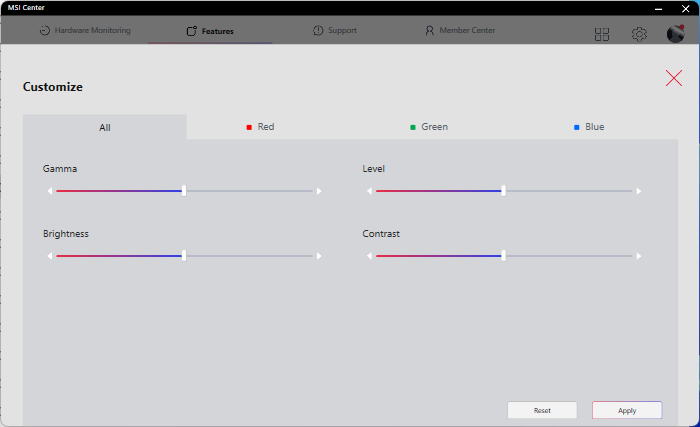

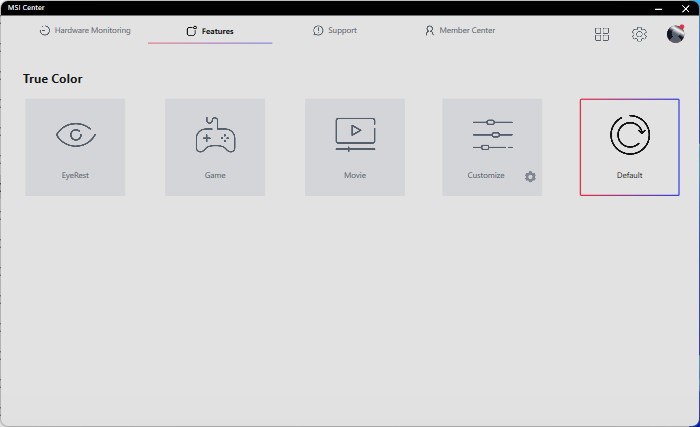

트루 컬러 디스플레이 보정

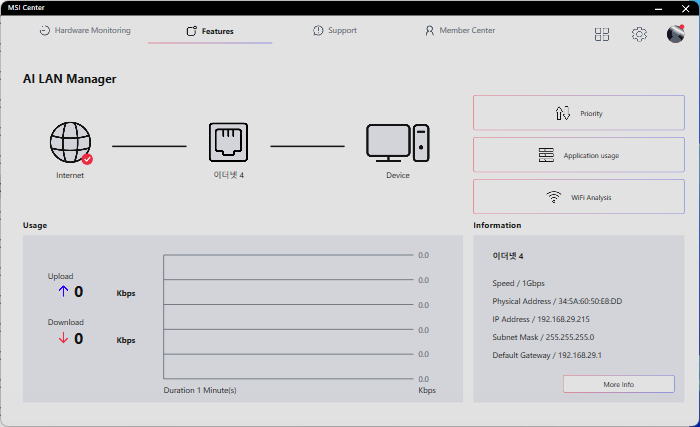

AI 랜 매니저의 네트워크 관리

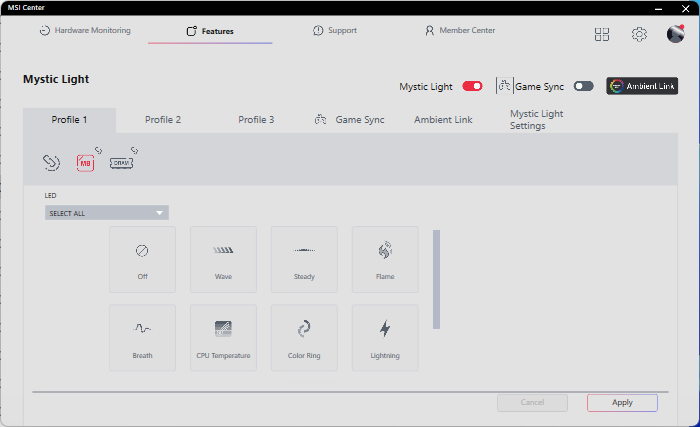

미스틱 라이트 RGB LED 설정

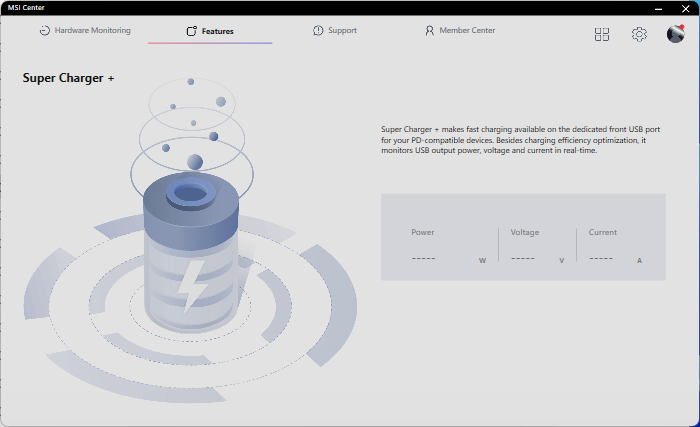

슈퍼 차저 고속 충전

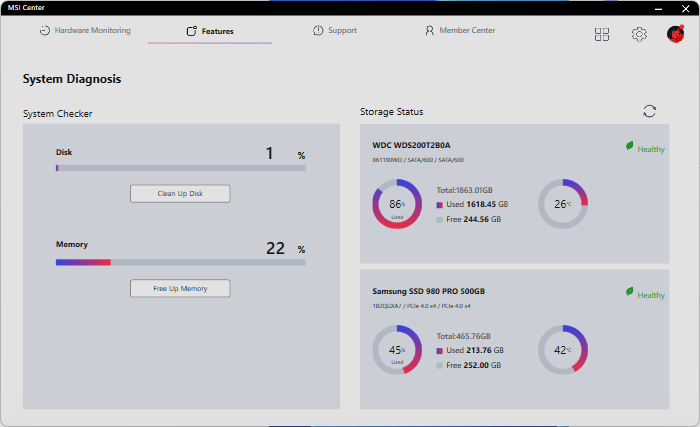

시스템 진단

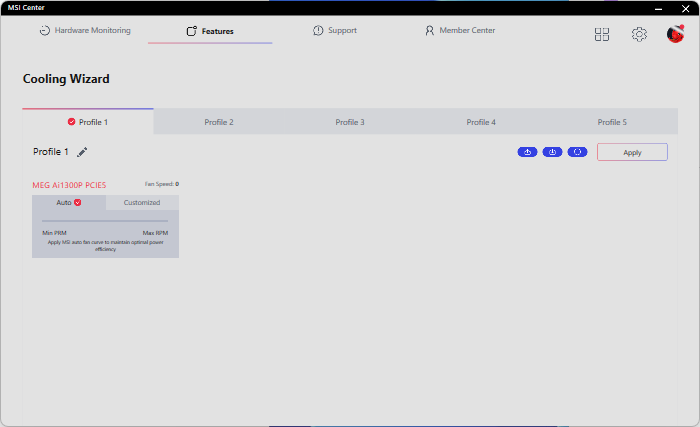

쿨링 위저드





라이젠 9 9950X3D도 충분히 소화





성능 테스트에는 라이젠 9 9950X3D를 사용했습니다. 작업과 게임 모두에서 최고의 성능을 내는 AMD의 플래그쉽 프로세서지요. https://gigglehd.com/gg/17195293 AMD의 최고봉인 X870E 칩셋과 14+2+1 페이즈 구성의 전원부를 탑재한 메인보드답게 플래그쉽 프로세서의 제 성능을 충분히 뽑아낼 수 있었습니다. 게임'만' 할 경우 바이오스에서 X3D 모드를 활성화하면 라이젠 9 9950X3D의 CCD 중 3D V 캐시가 없는 걸 끄고 SMT도 비활성화해서 더 높은 게임 성능을 뽑아낼 수 있습니다. 물론 이 경우 일반 성능은 떨어지니 상황에 맞춰 설정해야 하지요. 풀로드 테스트에서는 AM5 소켓 프로세서 중 가장 많은 전력을 사용하는 라이젠 9 9950X로 바꿔봤는데요. 여기에서도 흔들림 없이 안정적으로 전압을 공급하는 모습을 보여주었습니다.



자세히 보기

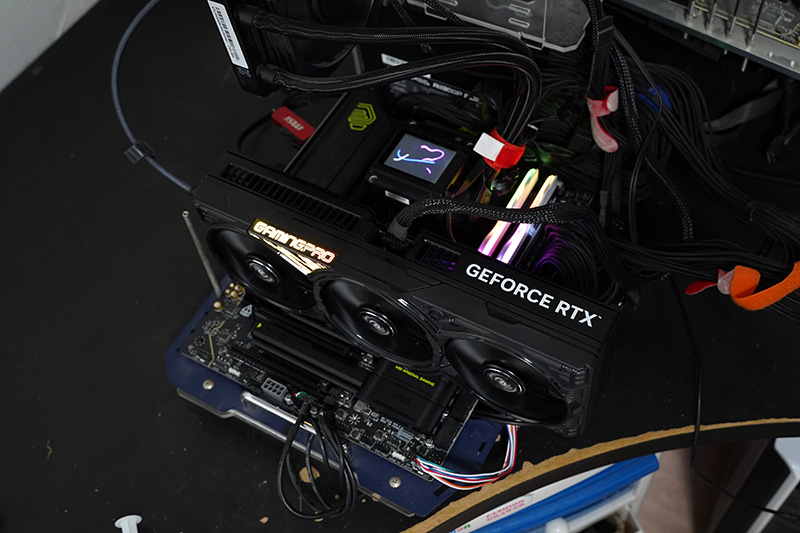

테스트 환경입니다.

AMD 라이젠 9 9950X3D https://gigglehd.com/gg/17195293

DDR5-6000 32GB 듀얼채널
MSI MEG 코어리퀴드 S360 https://gigglehd.com/gg/11407122
MSI MEG Ai1300P PCIE5 80PLUS PLATINUM https://gigglehd.com/gg/13318499
운영체제: PCIe M.2 SSD, 게임 저장: SATA 6Gbps SSD
윈도우 11 24H2

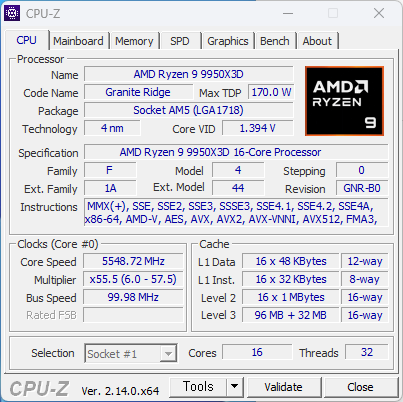

CPU-Z에서 확인한 라이젠 9 9950X3D

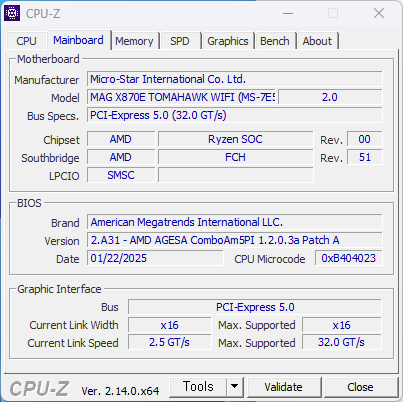

CPU-Z에서 확인한 MSI MAG X870E 토마호크 WIFI 메인보드







메모리는 DDR5-6000 CL28 32GB 듀얼채널 키트를 사용했습니다.







CPU-Z 17.01. 싱글 897.1점, 멀티 17616.9점

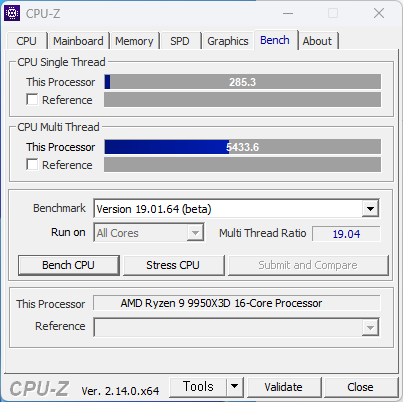

CPU-Z 19.01. 싱글 19.01점, 멀티 5433.6점

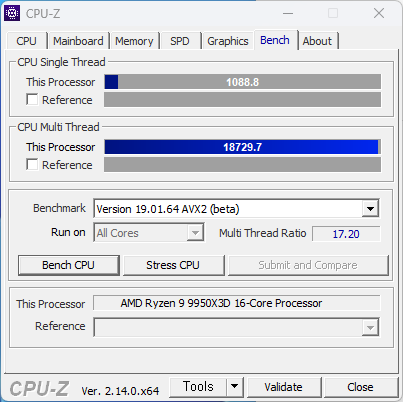

CPU-Z AVX2. 싱글 1088.8점, 멀티 18729.7점

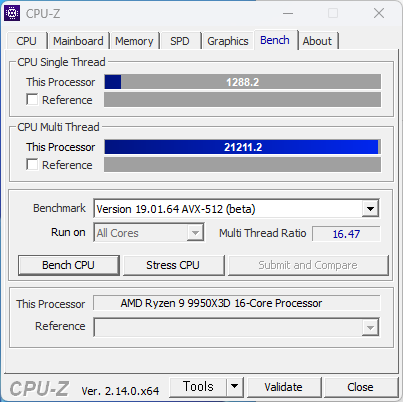

CPU-Z AVX-512. 싱글 1288.2점, 멀티 21211.2점.

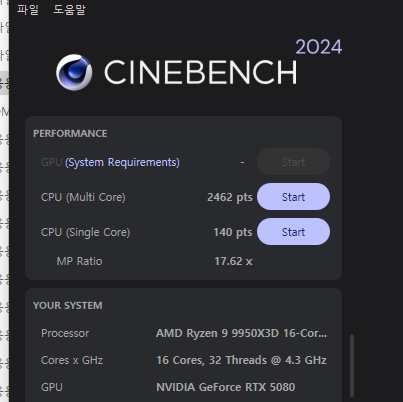

시네벤치 2024. 싱글 140pts, 멀티 2462pts.

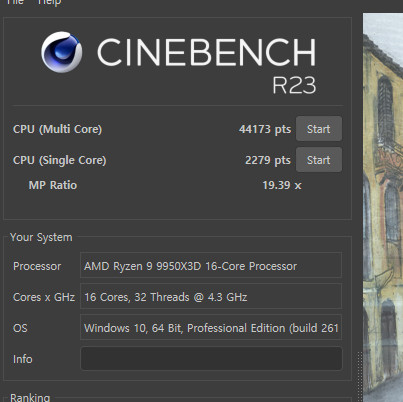

시네벤치 R23. 싱글 2279pts, 멀티 44173pts

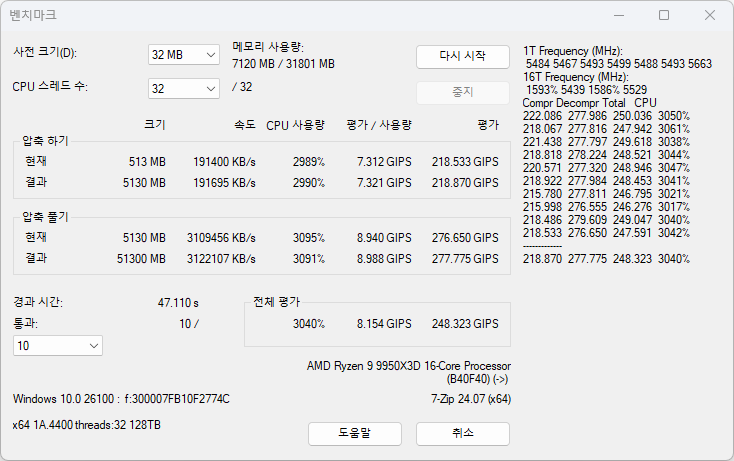

7Zip. 압축 하기 218.870GIPS, 압축 풀기 277.775GIPS, 전체 248.323GIPS

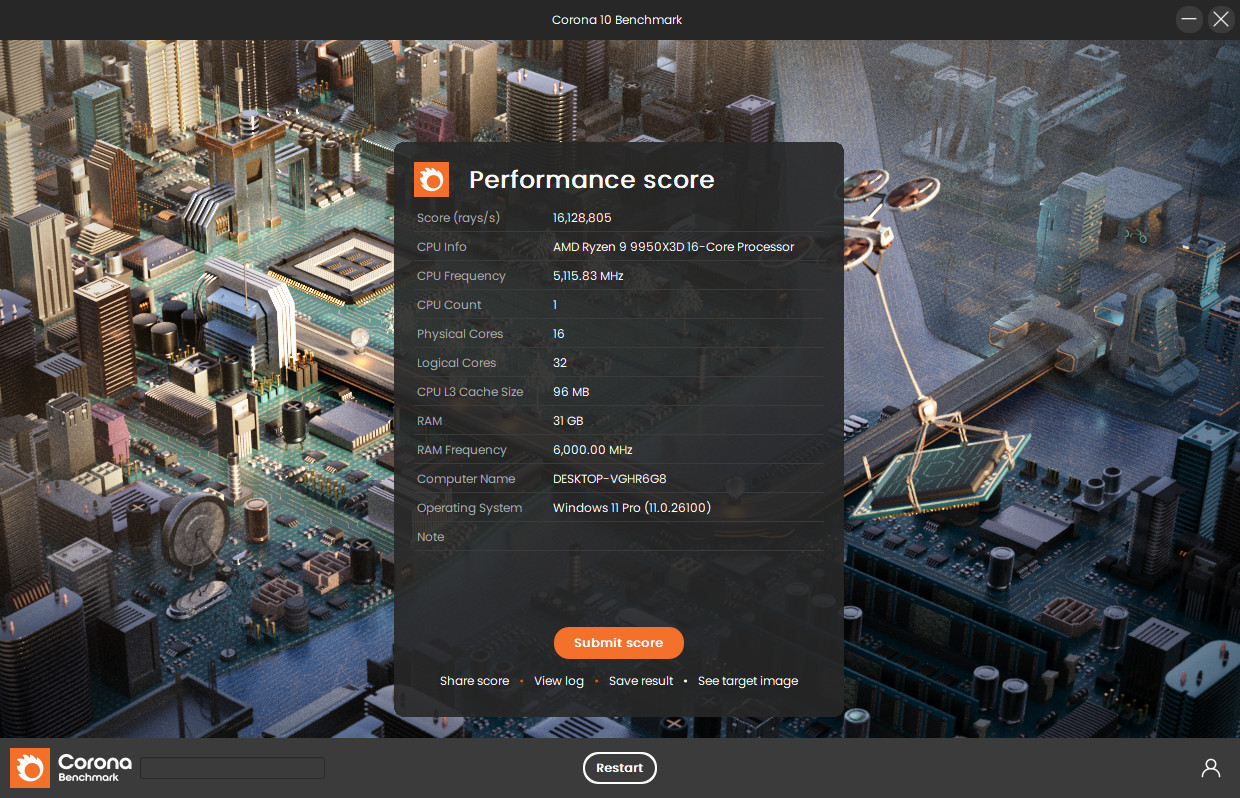

코로나. 16,128,805점

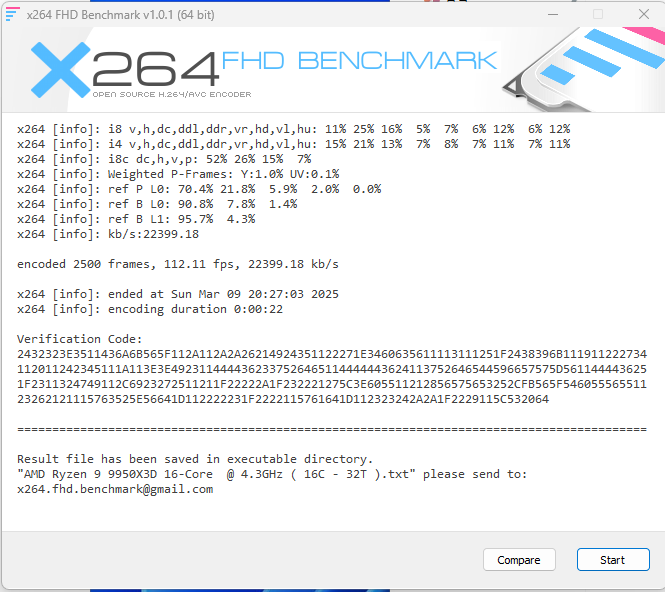

X.264 FHD 인코딩. 112.11fps

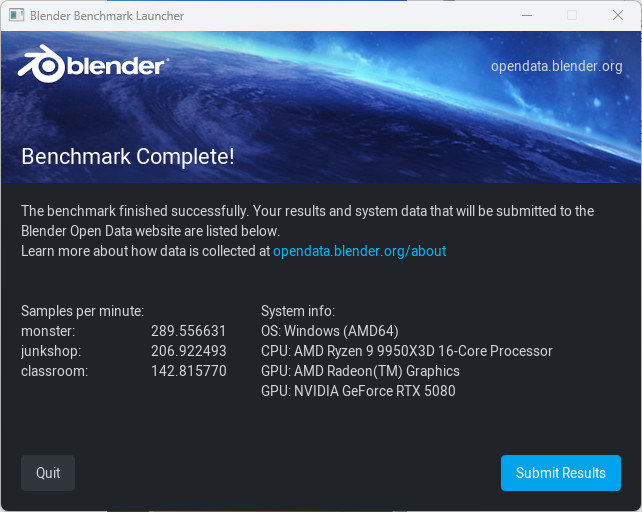

블렌더 벤치마크. 몬스터 289.556, 정크샵 206.922, 클래스룸 142.815.







Vray 5는 35719vsamples.





Vray 6은 54547vsamples.

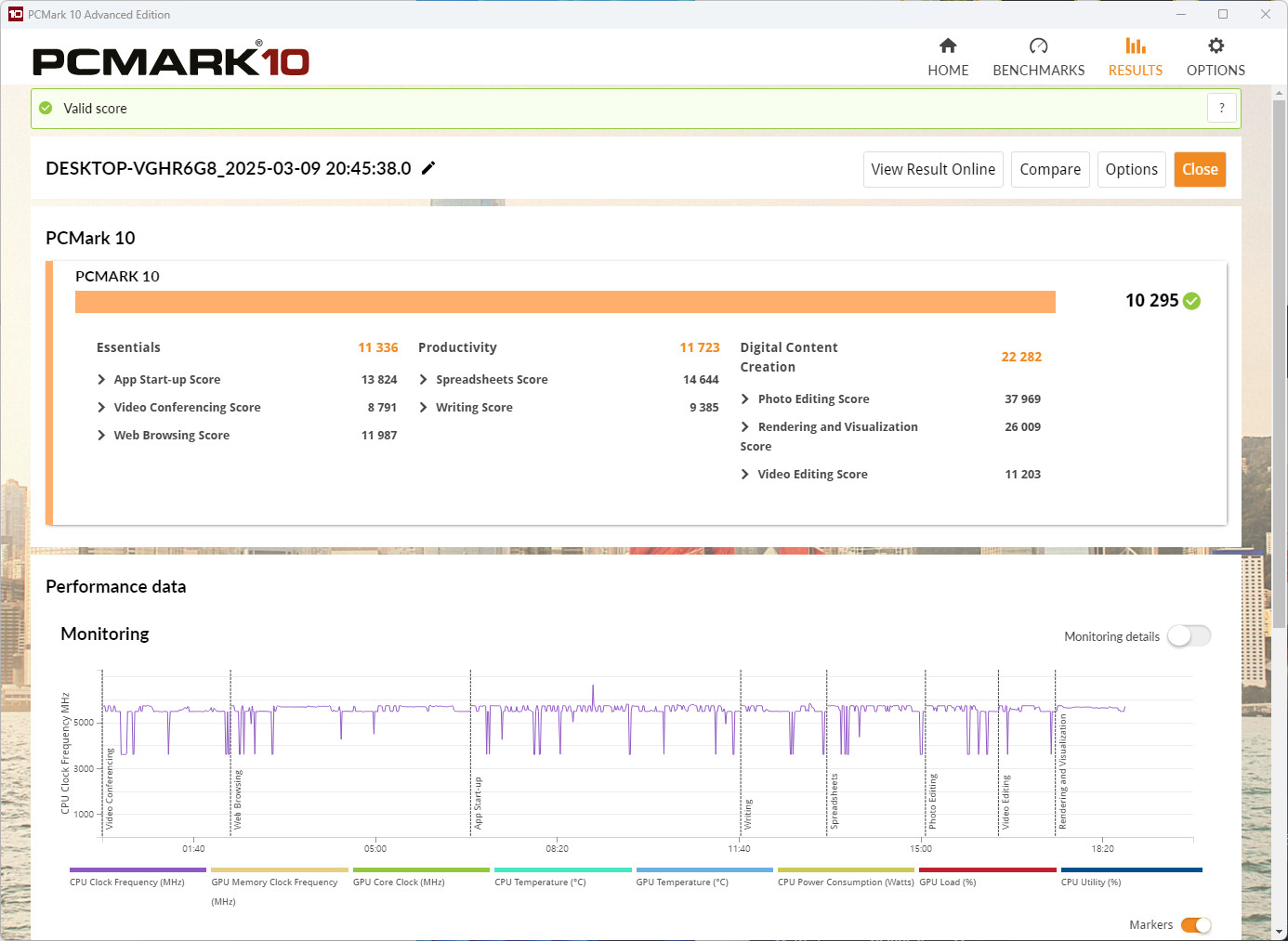

PC마크 10. 총점 10295.

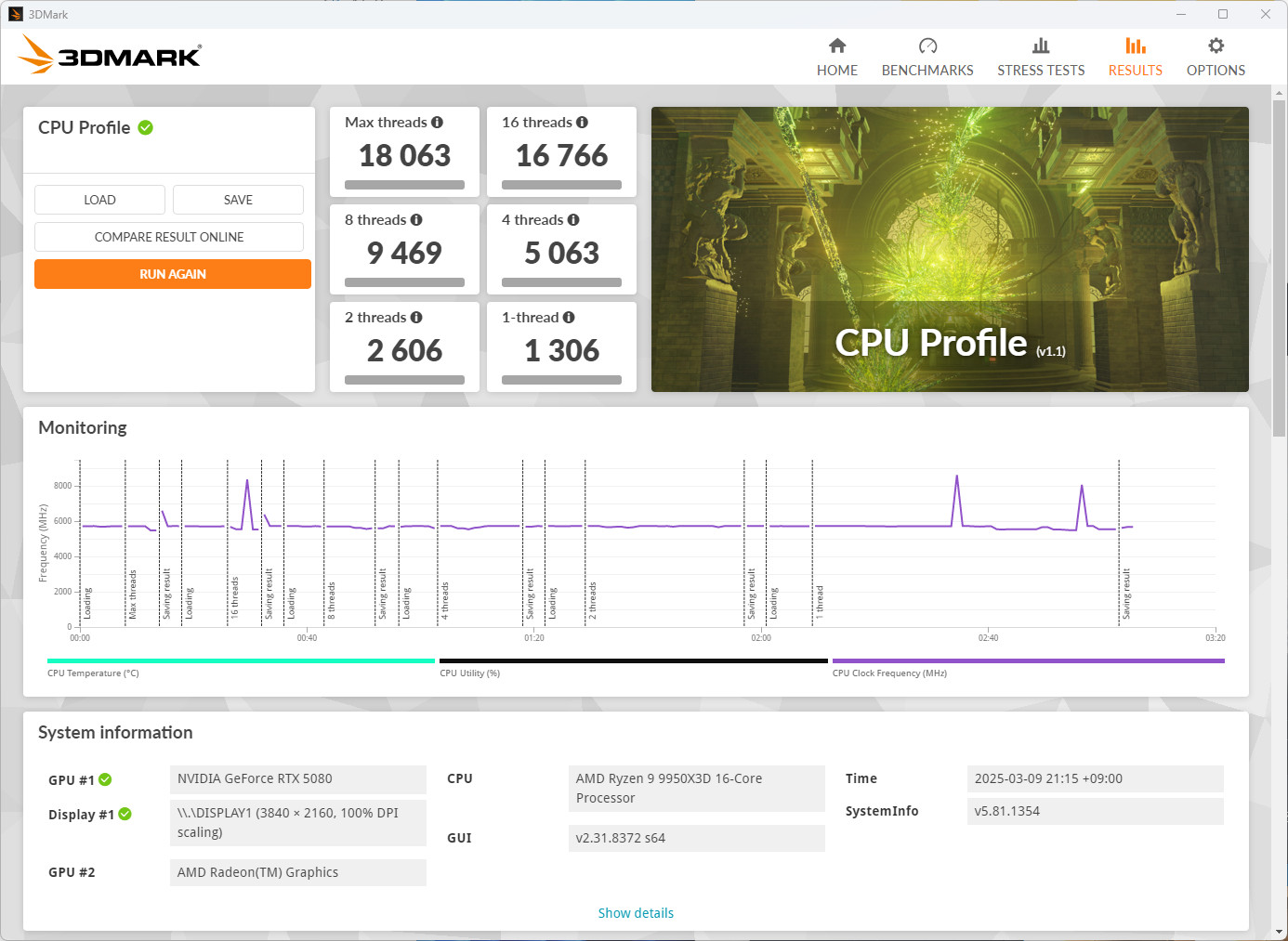

3D마크 CPU 프로파일

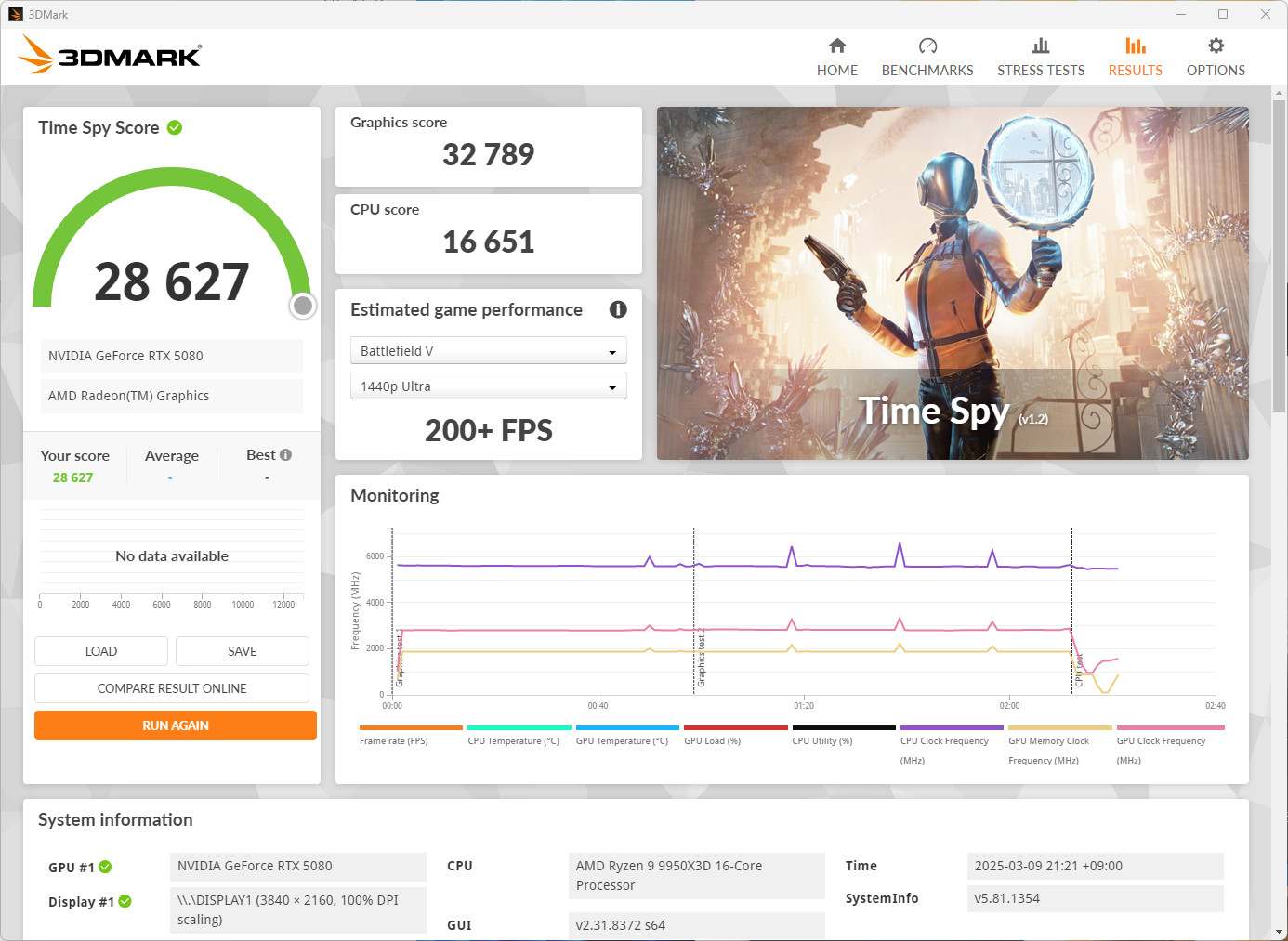

3D마크 타임 스파이

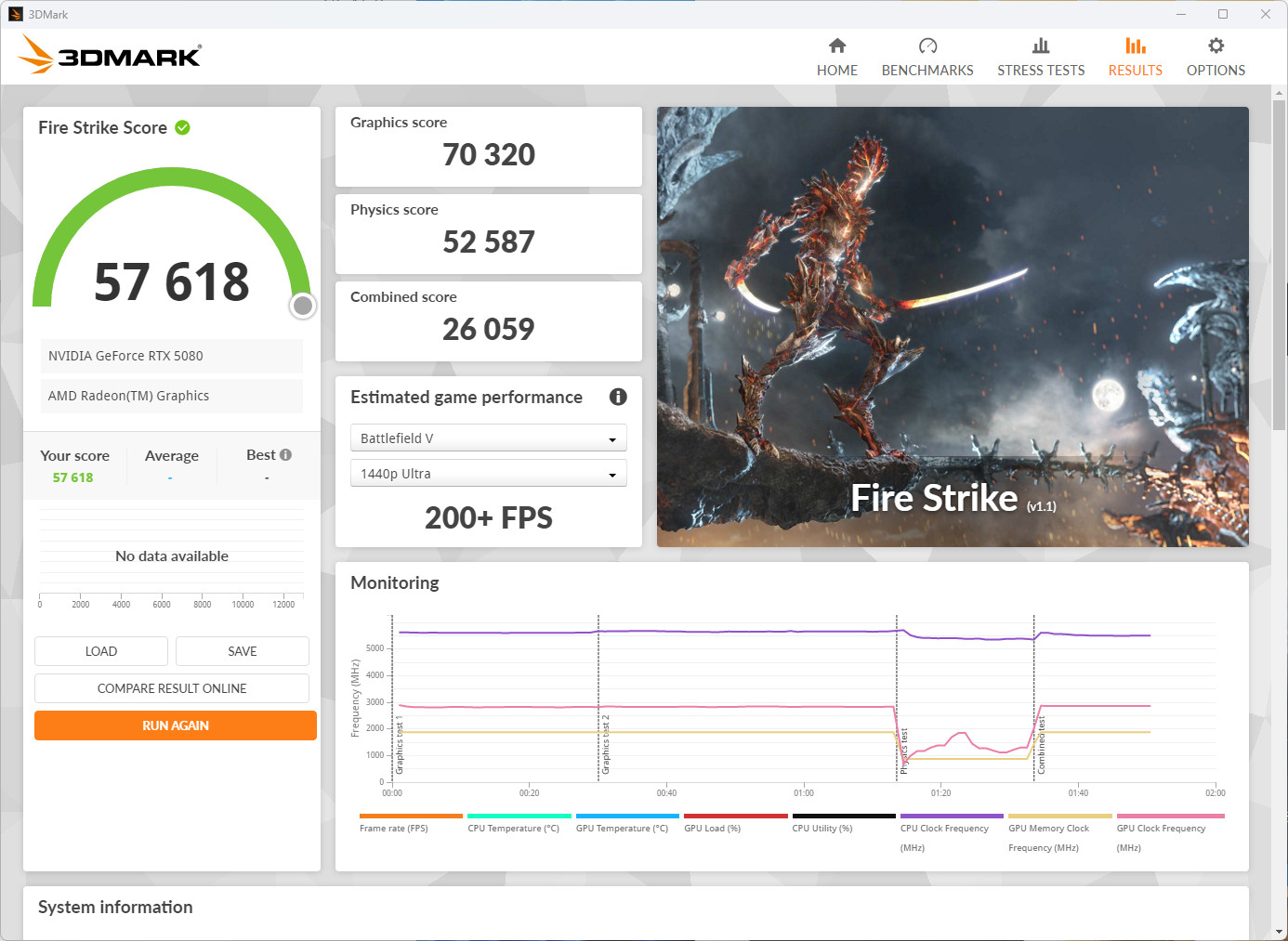

3D마크 파이어 스트라이크

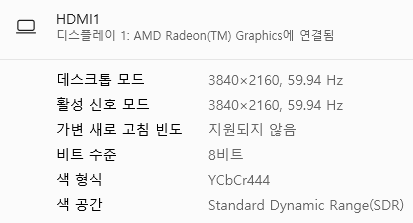

HDMI 포트와 USB-C 포트로 4K 이상의 고해상도 출력이 가능합니다.

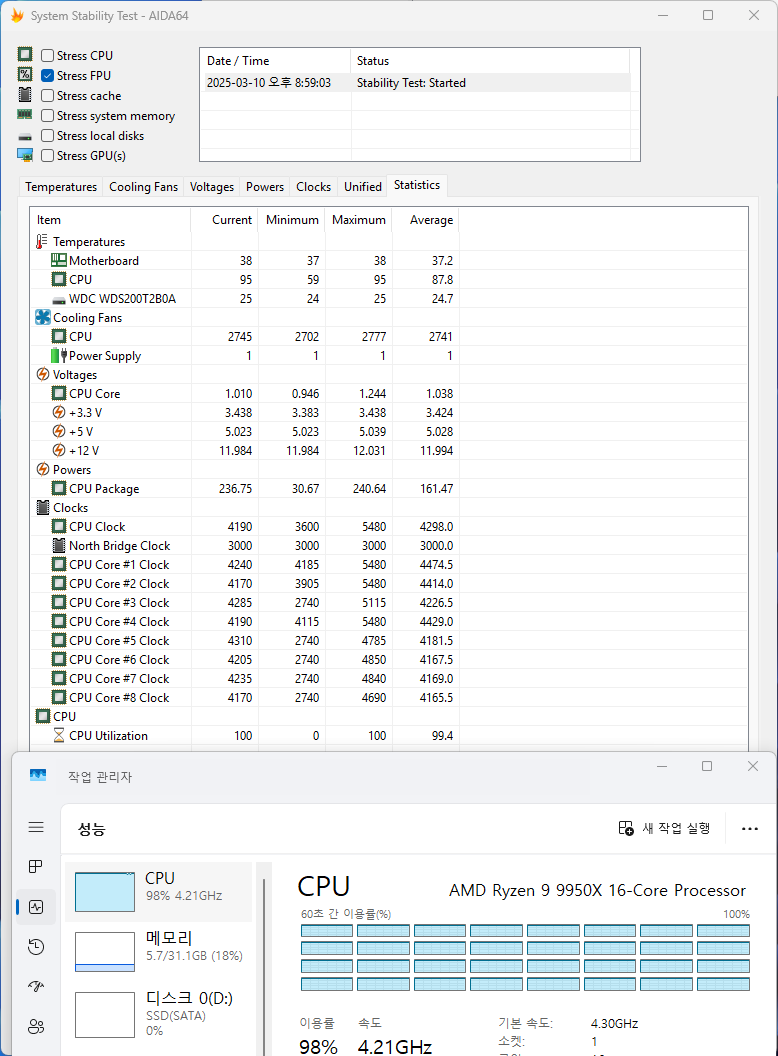

20분 동안 스트레스 FPU 테스트를 실행했을 때의 전압 변동폭.

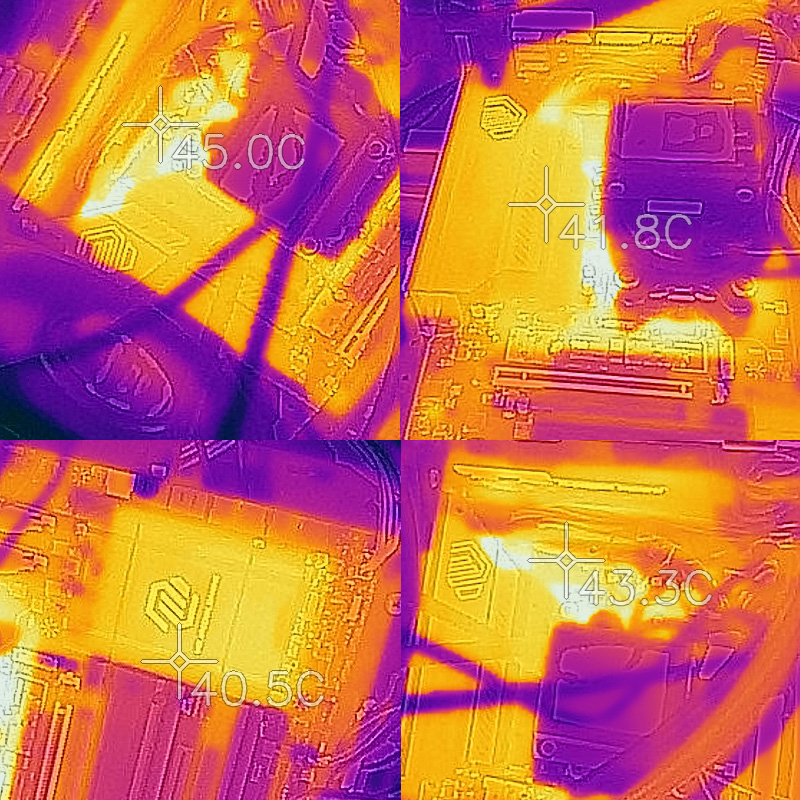

20분 동안 스트레스 FPU 테스트를 실행했을 때의 표면 온도.





MSI MAG X870E 토마호크 WIFI





AMD의 최고급 칩셋을 쓴 MSI의 ATX 메인보드입니다. 플래그쉽 라이젠 9000 시리즈 프로세서를 구동하기에 충분한 전원부 구성과 방열판을 탑재했으며, 하이엔드 그래픽카드에 맞춰 PCIe 5.0 x16 인터페이스의 슬롯에 스틸 아머 보강 처리를 더했고 2개의 추가 확장 슬롯을 제공합니다. M.2는 PCIe 5.0 x4와 PCIe 4.0 x4가 각각 2개씩 있으며 모두 방열판을 기본 제공해 M.2 SSD의 온도를 낮춰줍니다. SATA 포트도 4개가 있으니 스토리지 확장이 부족할 일은 없습니다. X870E 칩셋의 가장 차별화되는 기능인 40Gbps 속도의 USB4 포트를 2개 넣고 DP 디스플레이 연결까지 지원합니다. 그 외에도 전면에 PD 충전을 지원하는 USB-C 20Gbps 포트와 후면에도 다수의 USB 포트를 넣어 뛰어난 확장성을 제공합니다. 네트워크는 5Gbps 유선 랜과 320Mhz 채널의 Wi-Fi 7, 블루투스 5.4까지 있어 하이엔드 시스템 구축에 손색이 없습니다. 그러면서도 MSI X870E 메인보드 중에서 가장 싸고, 국내 판매중인 X870E 메인보드 중에서도 저렴한 편이기에 가성비도 괜찮은 메인보드라 할 수 있습니다.
