갤럭시 S10, S10e 분해 사진

profile
조회 수 19529 댓글 7
Extra Form
참고/링크 https://www.ifixit.com/Teardown/Samsung+...own/120331




갤럭시 S10과 갤럭시 S10e의 분해 사진입니다.






슈퍼 AMOLED 인피니티 O 디스플레이. S10e는 5.8인치 2280x1080, S10은 6.1인치 3040x1440

퀄컴 스냅드래곤 855나 삼성 엑시노스 9820

1000만 화소 전면/후면 카메라, 1200만 화소 광각 카메라

S10e는 측면 전원 버튼에 지문 센서, S10은 디스플레이 아래에 초음파 지문 센서

3.5mm 잭, 마이크로 SD, USB-C, IP68 방수/방진






갤럭시 S10e, 갤럭시 S10, 갤럭시 S10+. S10e는 플랫하고 나머지 두 모델은 엣지 스크린입니다.






갤럭시 S10e, 갤럭시 S10, 갤럭시 S10+. S10+는 1200만 화소 망원 카메라 추가






X레이로 관찰






S10e는 지문 센서를 넣으면서 측면 전원 버튼이 더 커졌습니다.

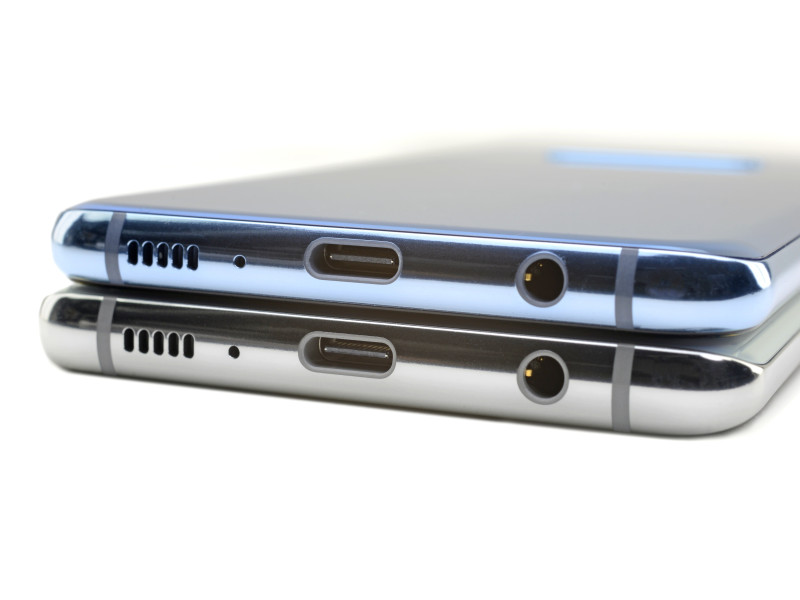

USB-C, 3.5mm 잭, 스피커, 마이크. S10e와 S10의 배열이 똑같군요.






전면 카메라와 구멍






가열 중.






벌리는 중.






분리.






나사를 풀어내는 중.






그래파이트를 덮은 무선 충전 코일을 제거.






무선 충전은 효율이 떨어지다보니 많은 열을 발생합니다.






3.5mm 헤드폰 잭 제거. 높이 12mm, 너비 8mm, 모듈 식.






전면 카메라를 제거.

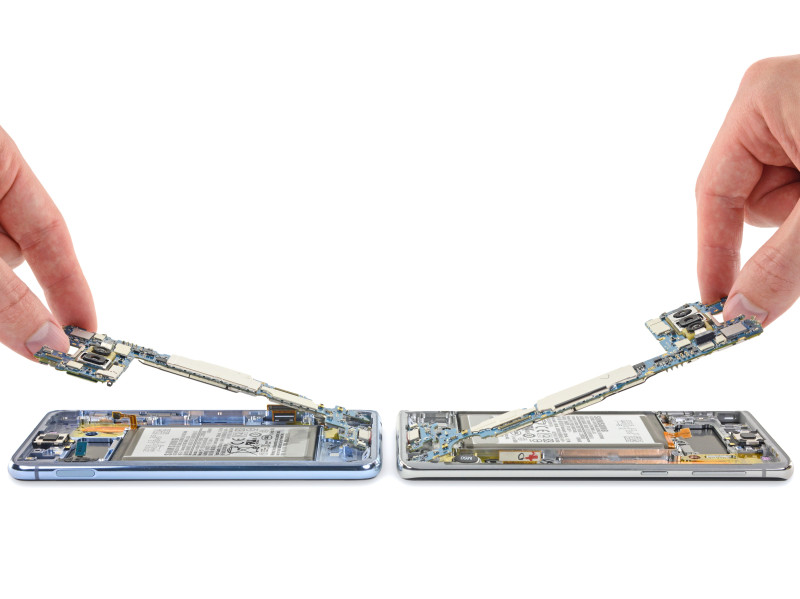

이제 메인보드가 분리됩니다.






분리된 메인보드






거대한 베이퍼 체임버. S9에 들어간 것보다 더 좋습니다.






열 전도 효율을 높여주는 써멀 패드.






메인 카메라를 제거.






갤럭시 S10과 갤럭시 S10e의 카메라 비교.






카메라의 OIS






기판 전면



빨간색 S10e : 128GB 도시바 UFS NAND 플래시 스토리지

빨간색 S10 : 512GB 삼성 eUFS NAND 플래시 스토리지

주황색 삼성 K3UH7H70AM LPDDR4X. 아래엔 퀄컴 스냅드래곤 855 SoC

노란색 퀄컴 WCD9341 오디오 코덱

청록색 Qorvo 78062, RF Fusion 프론트 엔드 모듈

하늘색 Maxim MAX77705C PMIC

파란색 Skyworks 78160-5






기판 뒷면

빨간색 Murata KM8D03042 (Wi-Fi / 블루투스 모듈)

주황색 퀄컴 SDR8150 (RF 트랜시버)

노란색 퀄컴 M8150 (PMIC)

연두색 IDT P93205 무선 전력 수신기

하늘색 Qorvo 78042

파란색 NXP 80T17 NFC 컨트롤러

분홍색 퀄컴 QDM3870 RF 프론트 엔드 모듈






배터리 제거 탭이 없습니다. 접착제 제거제를 써서 떼어내는 중






제거 완료








S10e는 11.94Wh. S10은 13.09Wh. 갤럭시 S9는 11.55Wh, 아이폰 XR은 11.16Wh, 아이폰 XS는 10.13Wh였습니다.






디스플레이 제거.






초음파 지문 센서가 나옵니다.






센서 제거






S10e는 S10보다 분리가 더 쉽습니다. 엣지 스크린이 아니니까요.






삼성 S6SY761X 터치 컨트롤러. S9와 같습니다.






측면 버튼 제거.






구리판을 붙여 열을 분산합니다.






유심 트레이.






지문 센서의 위치








분해 끝. 나사가 한 가지밖에 없고 모듈러 방식이나 USB-C가 메인보드에 붙어 있습니다. 배터리 교체는 어렵고 전면 보호 유리는 파손 위험이 큽니다.



  • ?
