안녕하세요? 저는 Dsunyk에서 나온 863aaa라는 납땜 스테이션을 가지고 있습니다.
열풍기와 발열 플레이트 그리고 인두기를 사용하는 스테이션입니다. 저는 기본 인두기 대신
집게형 인두기를 사용하고 싶어 T12용 핸드스키트 집게형 인두기를 알리에서 구매했습니다.
하지만 배송을 받고 나서야 서로 호환되지 않는 까닭에 개조를 해야만 사용이 가능하다는 것을

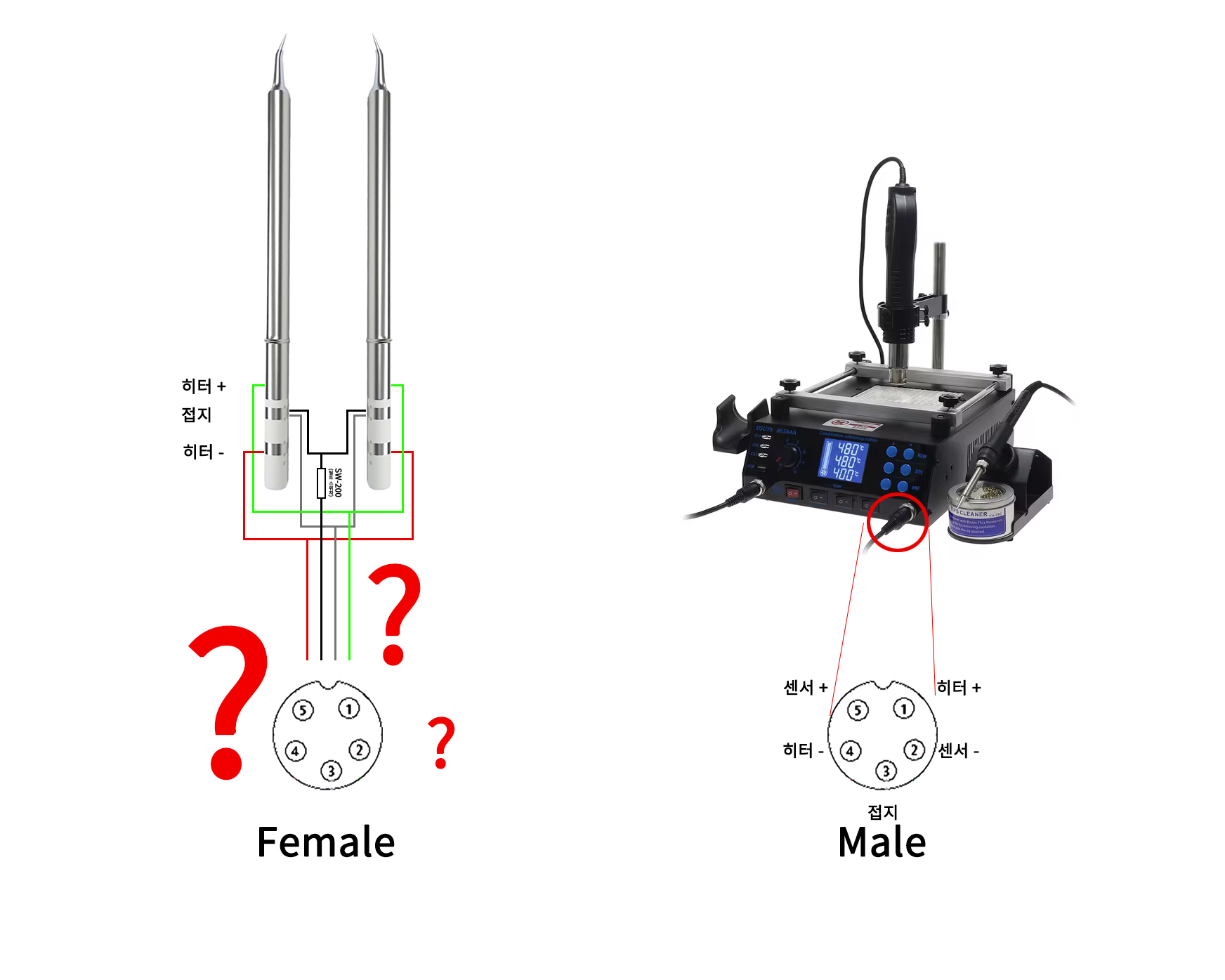

알게 되었습니다. 현재 상황은 아래 첨부한 사진과 같습니다.
인두기는 두 개의 팁을 가지고 있고 팁에는 히터 +와 - 그리고 접지가 있습니다. 그런데 보시다시피 접지에
선이 두 개 연결되어 있습니다. 검은선이 검은 원통형 부품을 통해 연결되어 있어 처음에는 검은선이 센서 +,
회색선이 센서 -인 줄 알았습니다. 하지만 해당 부품은 SW-200이라는 틸트 스위치일 뿐 온도센서는 아닌
것으로 보입니다. 녹색선과 빨간선인 히터 +와 히터 -선은 납땜 스테이션 5핀 단자의 1번과 4번으로 연결될
수 있도록 하면 되기 때문에 문제가 없는데 검은선과 회색선은 고민이 됩니다.
회색선은 납땜 스테이션의 접지핀에 연결시키면 되겠지만 검은선은 어떻게 해야 할까요? 똑같이 접지선에
연결해도 되나요? 만약 그렇다면 온도 제어가 되지 않아 작동을 하지 않을텐데 이 문제는 또 어떻게 해결해야
할까요?
초보자도 알기 쉽게 조언해주시면 감사하겠습니다.
여러분이 제 마지막 희망이예요 ㅠㅠ
책읽는달팽
히터와 온도센서가 같은 핀을 공유하고 있기에 2 개의 선으로 히터/온도센서 모두 동작합니다.
히터에 전력이 가해지지 않는 순간에는 온도센서의 값이 읽혀지고, 전력을 가하는 동안에는 온도센서의 값을 읽을 수 없는 구조입니다. 그래서 콘센트에 꽂아서 쓰는 스테이션의 경우 60Hz 전기인 경우 초당 120 번 온도를 측정하는 식이죠.
직류를 전원으로 쓰는 스테이션에서는 초당 몇 번 ( 대략 100 번 이상 ? ) 전력 공급을 중단하고 온도센서 값 읽은 후 다시 전력을 가하는 식입니다.
언뜻 보기에 복잡해보이지만, 이걸 하기 위한 회로는 상당히 단순하고, 히터/온도센서 선이 따로 있는 것에 비해 부품 더 들어가는 것도 없습니다.
T12 스테이션에서 센서라고 되어 있는 것은 기울기 센서입니다.
지금 갖고 계시는 스테이션에서 센서+, 센서- 라고 된 것이 온도 센서인지 기울기 센서인지 알 수가 없군요.
온도 센서 핀이 따로 있는 것이라면 T12 사용은 원천적으로 불가능합니다.
T12 와 마찬가지 형식이라 할지라도 인두 팁의 온도센서 특성, 구조 때문에 온도 설정이 잘 될지 확신할 수 없고요.
