반다크홈님이 판매하신 1600x+B450(벽돌)+90mm cpu쿨러

일단 cpu랑 쿨러만 가져와도 쓸데는 있을거 같고.......

벽돌된 보드를 한번은 살려보고 싶었던 생각도 있었고......

마침 전에 거래 했던 적도 있는 근처 지역 분이신지라

냉큼 등반로 폐쇄에 대해 협상을 완료했습니다.

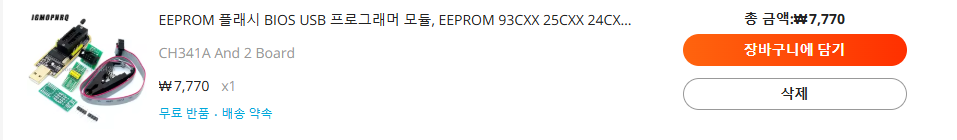

바로 롬라이터기 주문





더 저렴한 매물도 있긴 했는데 가급적이면 뻘짓을 줄이기 위해 구성품이 가능한한 많은 것으로 구매했습니다.



그리고 반다크홈 님이 언급하신 bios ph1을 사용하는 방법도 있긴 했는데....
그건 저 집게를 이용하는 방법이 실패하면 그때 주문하려고 일단은 패스 했습니다.

(왜냐면 저 롬라이터보다 그 ph1 커넥터가 더 비쌌거든요. 15000원 이상.... ;)
더 싼데가 있을지도 모르지만 일단 제가 알리에서 찾았을 땐 없었습니다. )
(아니면 한땀 한땀 전선으로 연결하는 노가다 방법도 있을거 같아서.... 나중에 고민하기로)

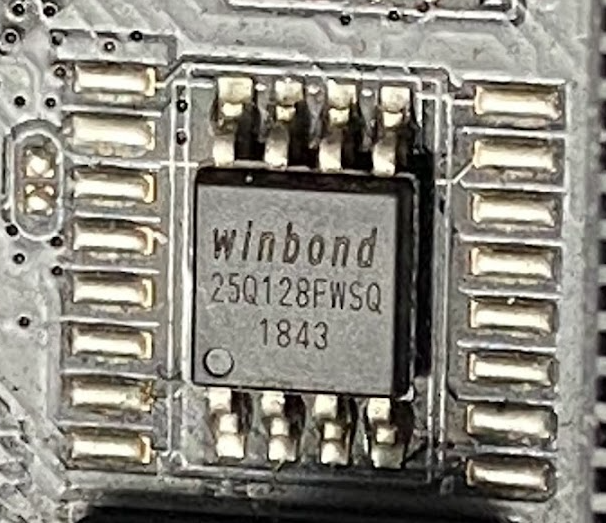

바이오스칩은 25Q128FWSQ
(참고로 저 가운데 128이 용량이라고 하더라구요. MB 였는지 KB였는지는 기억이 안남. Mbit였던 것도 같고;; )

아무튼 25로 시작하므로

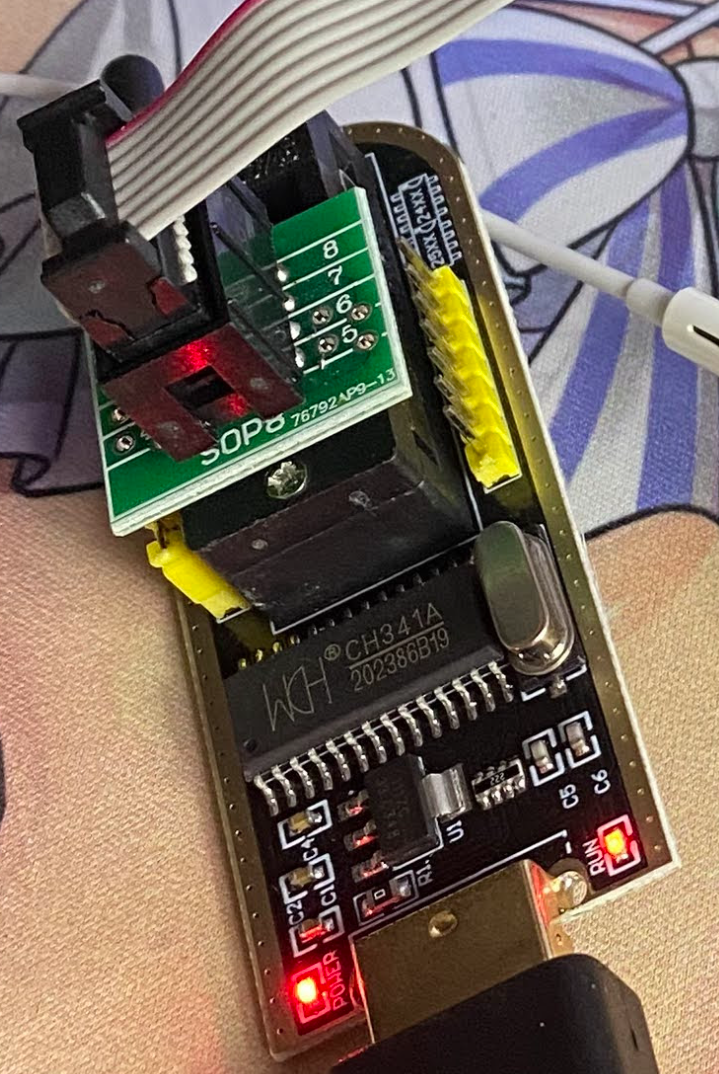

CH341A의 25XX 쪽에 케이블을 꼽아줍니다.

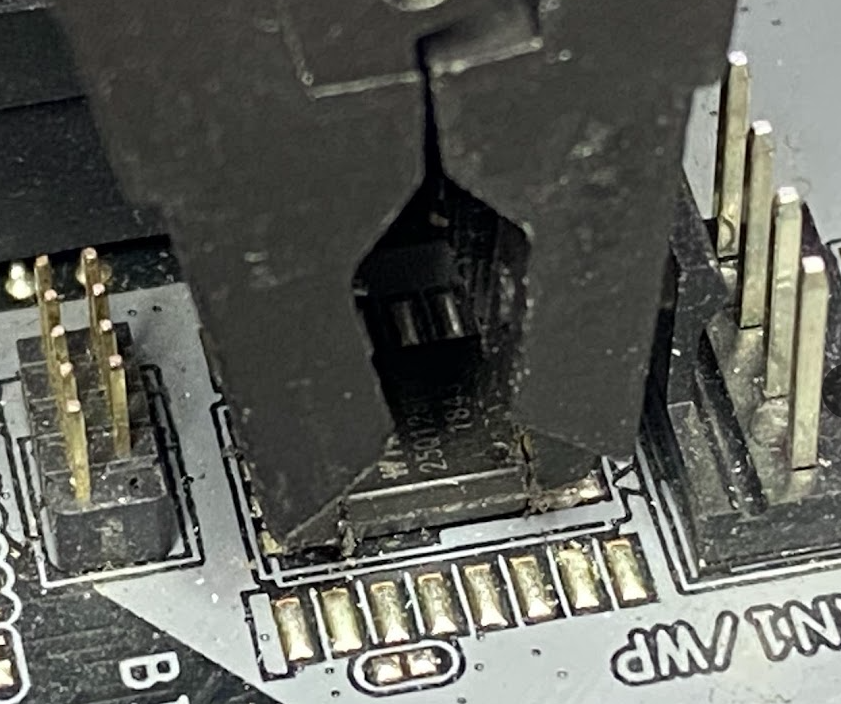

그리고는 BIOS의 양 옆의 핀들에 집게를 꼽아줍니다.



여기서부터가 문제입니다.

저게 물리적으로 칩 옆의 8개핀이랑 집게에 있는 8개의 접점이랑 모두 맞닿아야 합니다.

하나라도 안맞으면 바이오스 라이터 프로그램에서 인식을 안합니다.

그리고 운이 좋게 인식이 되면?

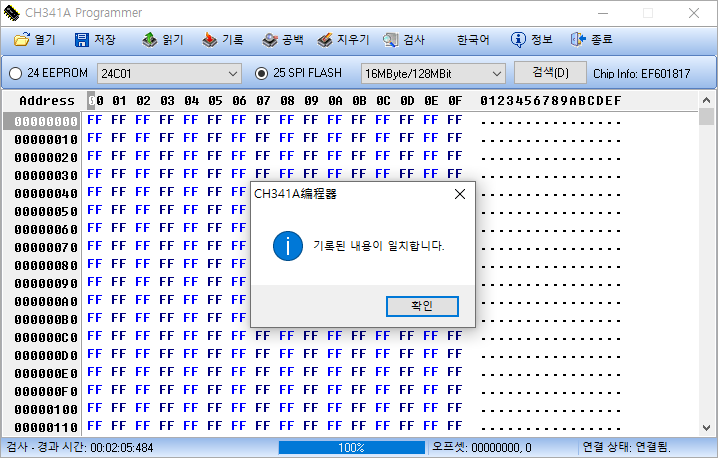

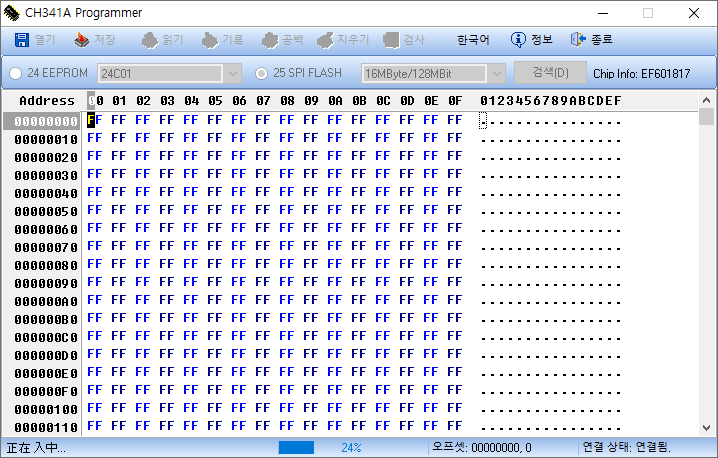

요로코롬

CHIP INFO에 00000000이나 FFFFFFFF가 아닌 다른 값이 뜹니다.



이 상태에서 일반적으로
1. 바이오스 백업

2. 바이오스 지우기

3. 바이오스 FILL-ZERO

4. 새 바이오스 파일 열기

5. 새 바이오스 파일 쓰기

6. 새 바이오스 검사



를 진행하면 됩니다. 물론 현재 벽돌 상태라서 저 과정중 백업은 필요 없었을 거 같긴 한데........

일단 다 진행해줬습니다.

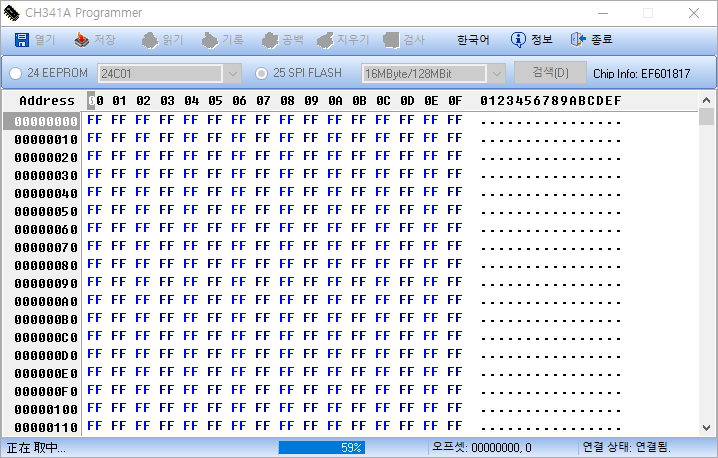

쓰기중....





하지만 1차시도. 2차 시도 모두 검사 과정에서 FAIL이 나네요.

이제 BIOS 버전을 낮춰보기를 시도해봅니다.

BIOS 목록이 생각보다 깁니다.
무려 2018/7/20DML 1.10 버전 부터 2024/8/26 10.31 버전 까지 있습니다.

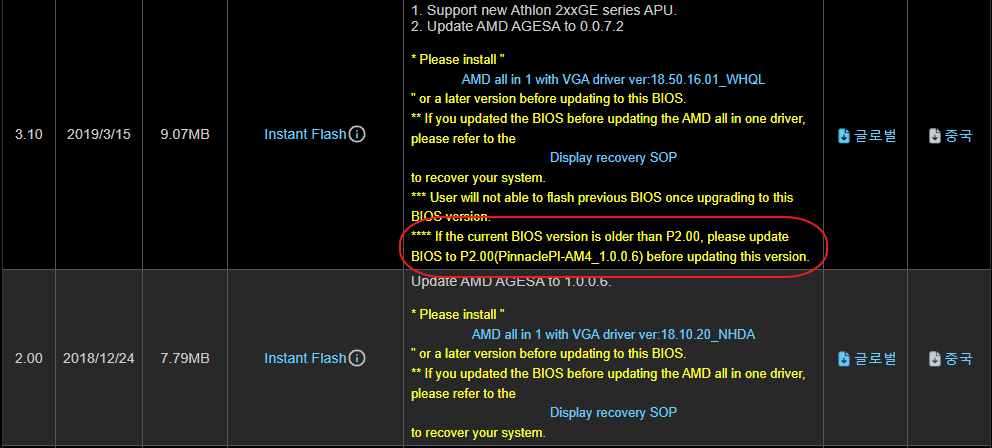

그런데 이런 문구들이 몇군데 있네요.
아마도 2.00이전 BIOS와 그 이후 BIOS가 호환이 되지 않는 뭔가가 있었을거 같습니다.


맨처음에 시도했던건 최신 버전인 10.31을 했었는데 실패했고.......



이번엔 버전을 낮춰서 5.7 로 낮춰봤습니다.



하지만 역시 실패!



다음은 3.5.........



하지만 실패.



결국엔 저 위의 목록에 있는 P2.00을 시도했습니다.







오오오.......



그리고 부팅 성공! 인데 부팅된 화면을 찍어 놓은게 없네요.
이때가 새벽 3시가 넘어서.... 정신이 혼미했나......

아무튼 작업 자체는 며칠전 일이라 지금 다시 세팅해서 사진 찍긴 힘드니  나중에 인증하기로 하고.........





하지만 이 작업에서 가장 힘들었던 것은........ 저런 바이오스 라이팅 같은게 아니었습니다.



그건 바로.....

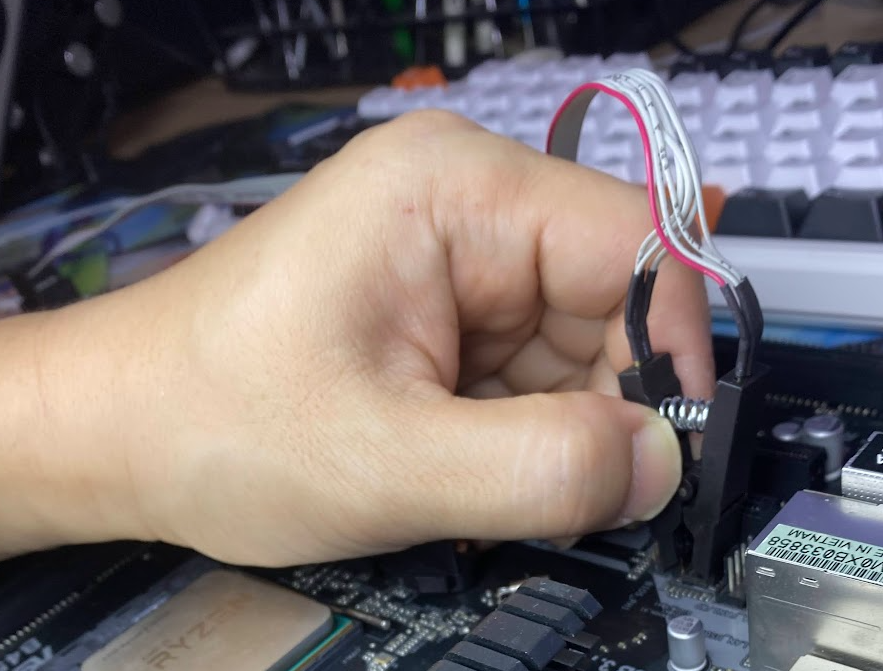

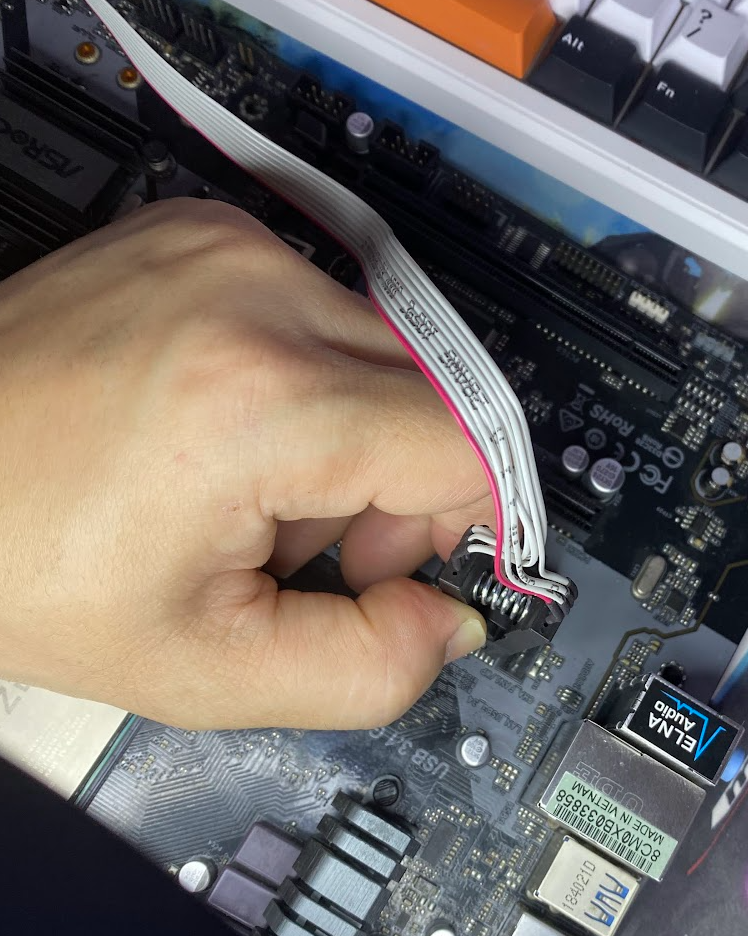

저 위의 작업의 시작부터 끝까지 심지어 중간에 바이오스를 추가로 다시 다운 받는 과정에서도 저렇게 계속 해서 잡고 있어야 했다는 겁니다.
