오늘은 리니어 어댑터를 만들어 봤습니당

이산화탄소 측정기를 만들었는데 c타입 잭이 없어 dc잭을 달았더니 맞는 어댑터가 없어서 걍 하나 만들었습니다.

모델링, 프린팅 과정은 생략!!

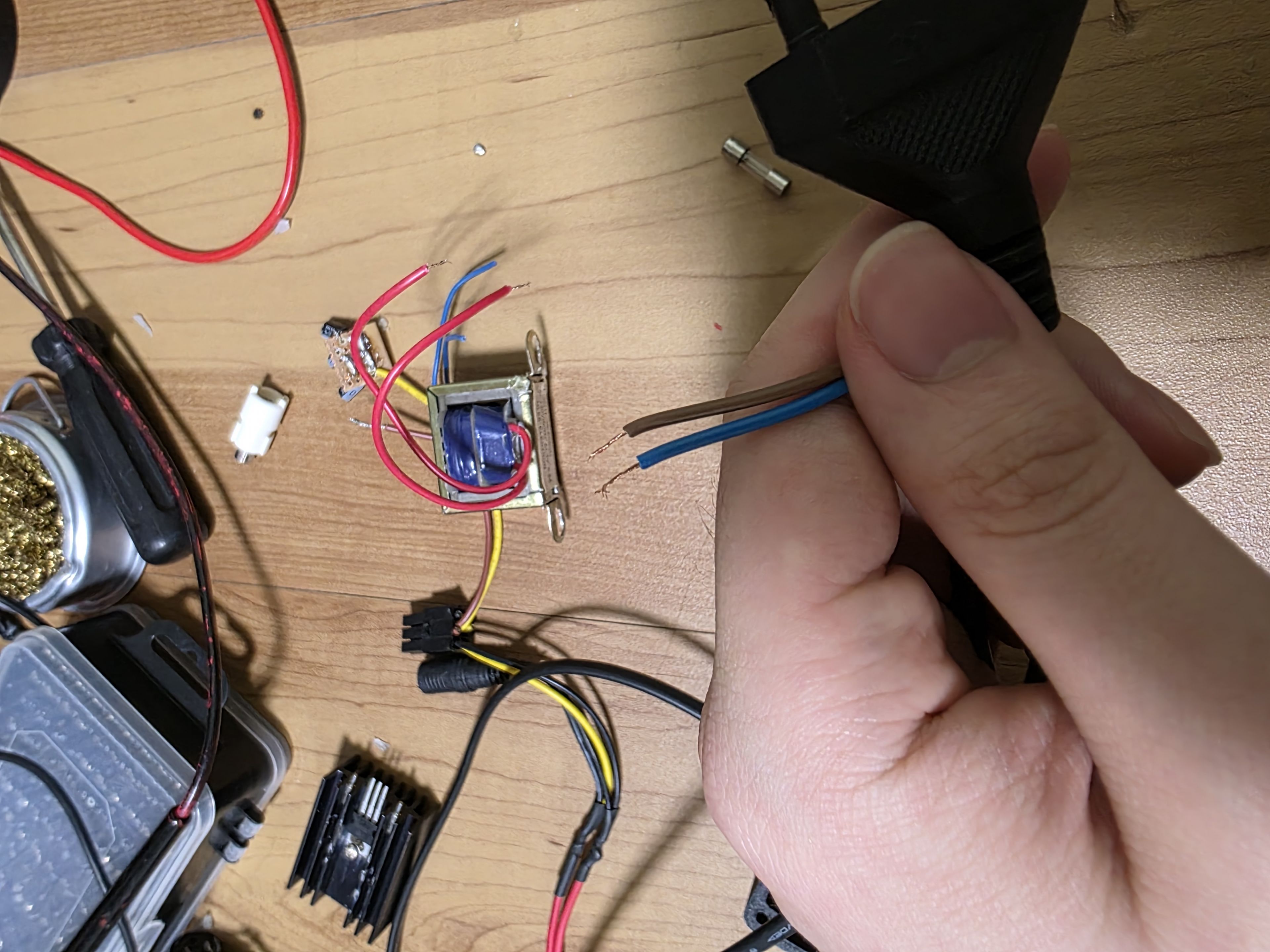

흠...집에 굴러다니던 코드선인데 0.75sq라고 써있긴 합니다만 어째 많이 가는 느낌입니다.

뭐, 어차피 5VA정도의 소용량이니 상관없습니다.

코드가 꽤 옛날껀지 KC마크가 아닌 이런 옛날 K마크가 있더군여, 그치만 피복 열화도 없고 접촉불량, 부식도 없으니 그냥 쓸겁니다.

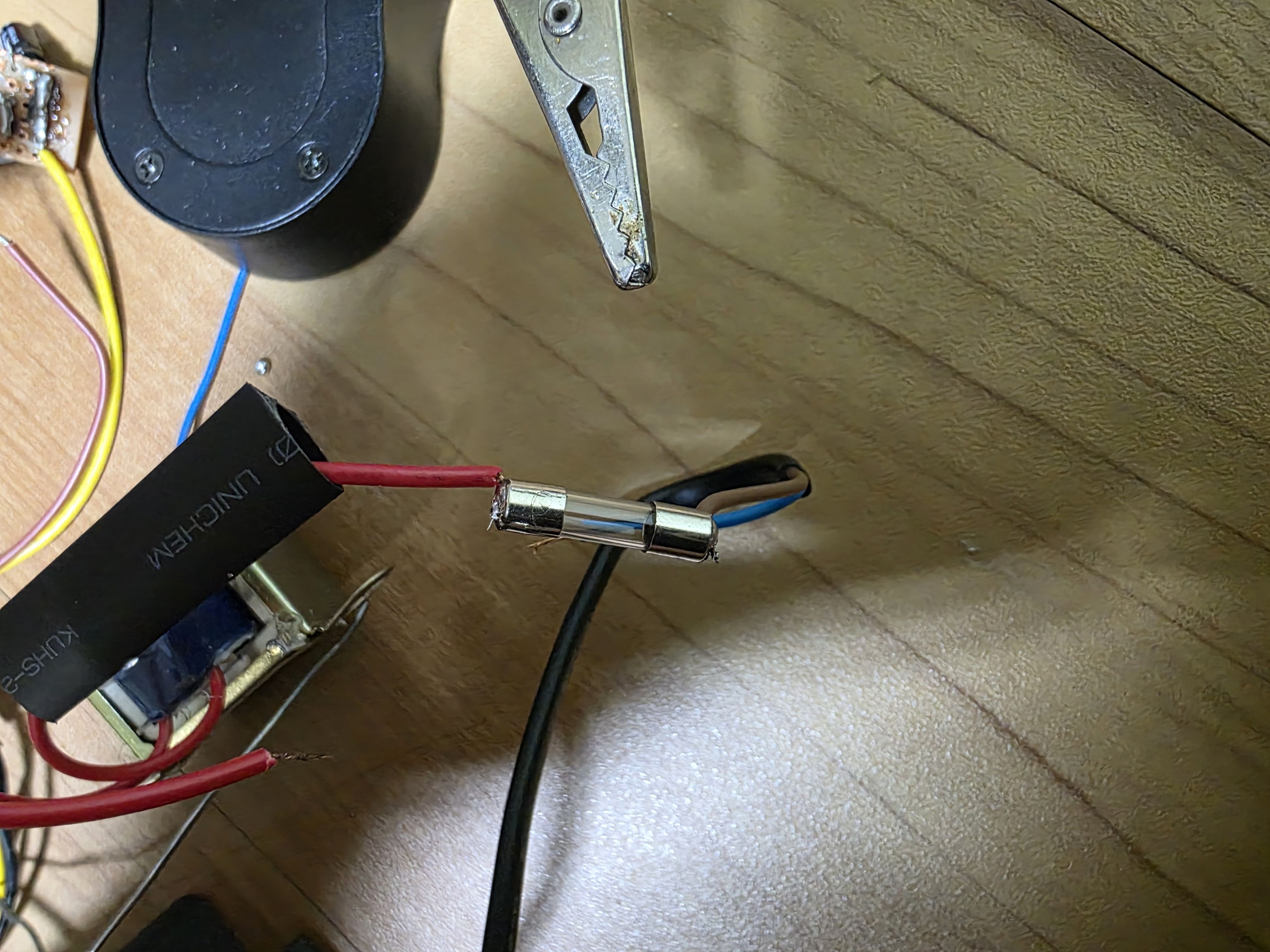

대충 계측하고 계산해보니 변압기의 이론상 최고 돌입전류가 250ma, 풀로드시 전류는 50ma 정도이니 200ma짜리 퓨즈로 달아줍니다.

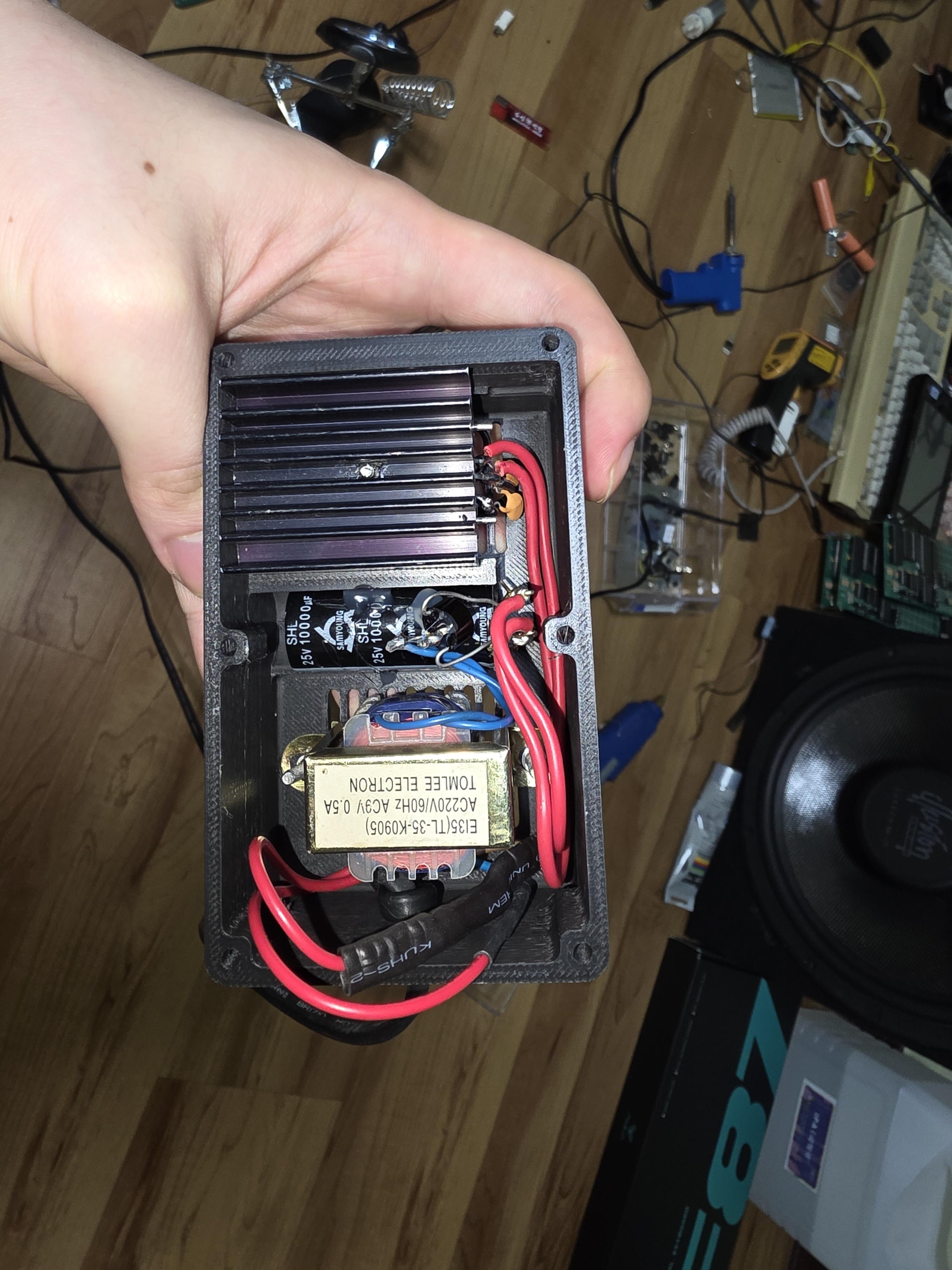

케이스는 인벤터로 모델링 하여 3D프린터로 뽑은 후 변압기, 브릿지 다이오드, 콘덴서, 리니어레귤레이터와 방열판 등을 넣고 와이어링 해줍니다. 콘덴서 용량이 흉악하긴 한데 집에 쓸만한게 저것밖에 없었습니다...

이래뵈도 모델링 할때 커패시터, 방열판이 딱 끼워지게 되어있어서 빠질염려는 없습니다, 또한 커패시터 위에 일부러 공간을 만들어 두어 비상시 Vent가 터질 수 있도록 해주었습니다.

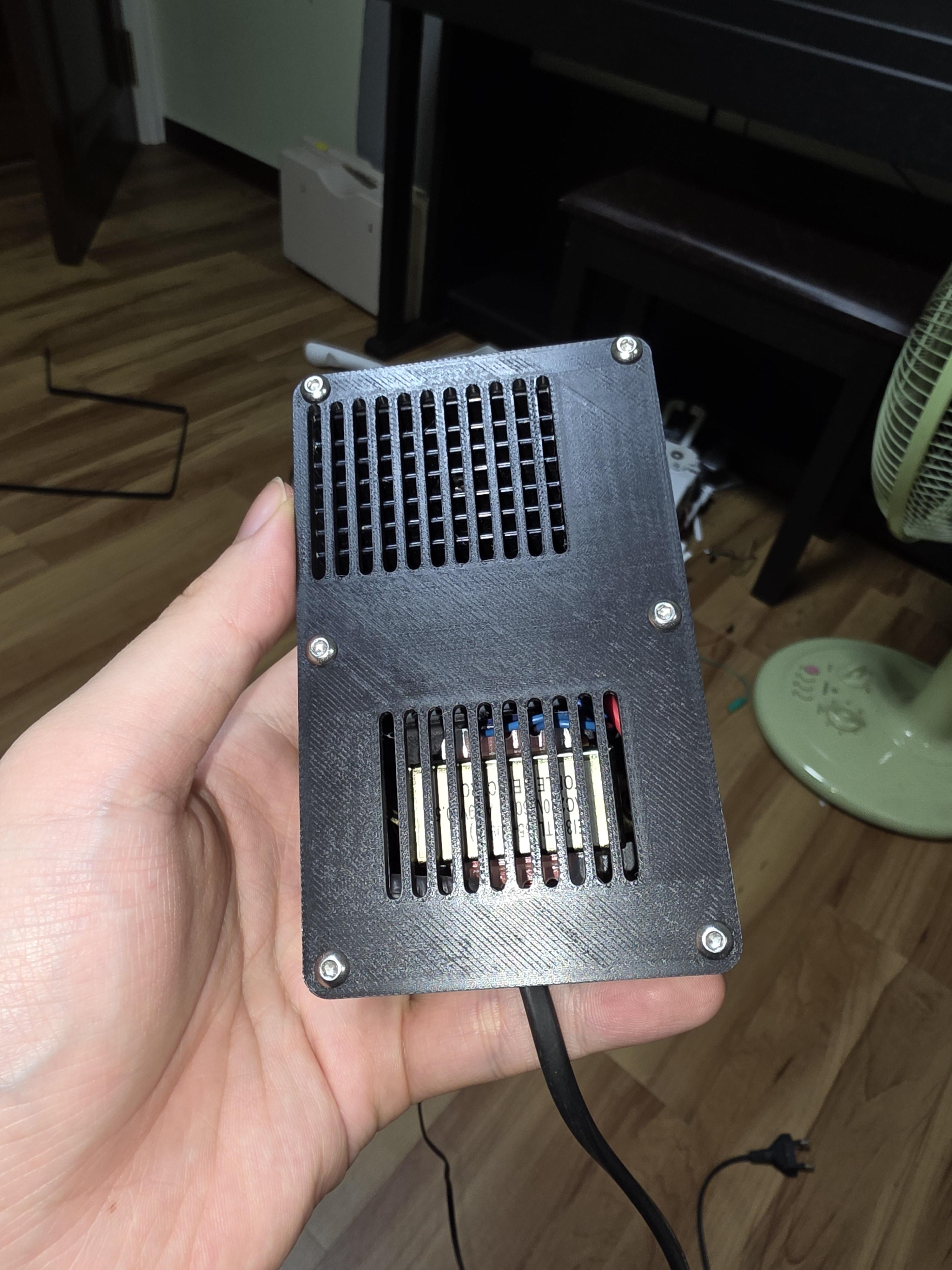

통풍구 또한 대류로 발생할 공기흐름에 최적화되게 뚫어주었습니다. 그래봤자 열도 얼마 안나지만요 ㅎㅎ

그리고 뚜껑을 닫고 나사를 조여주면 완성!!

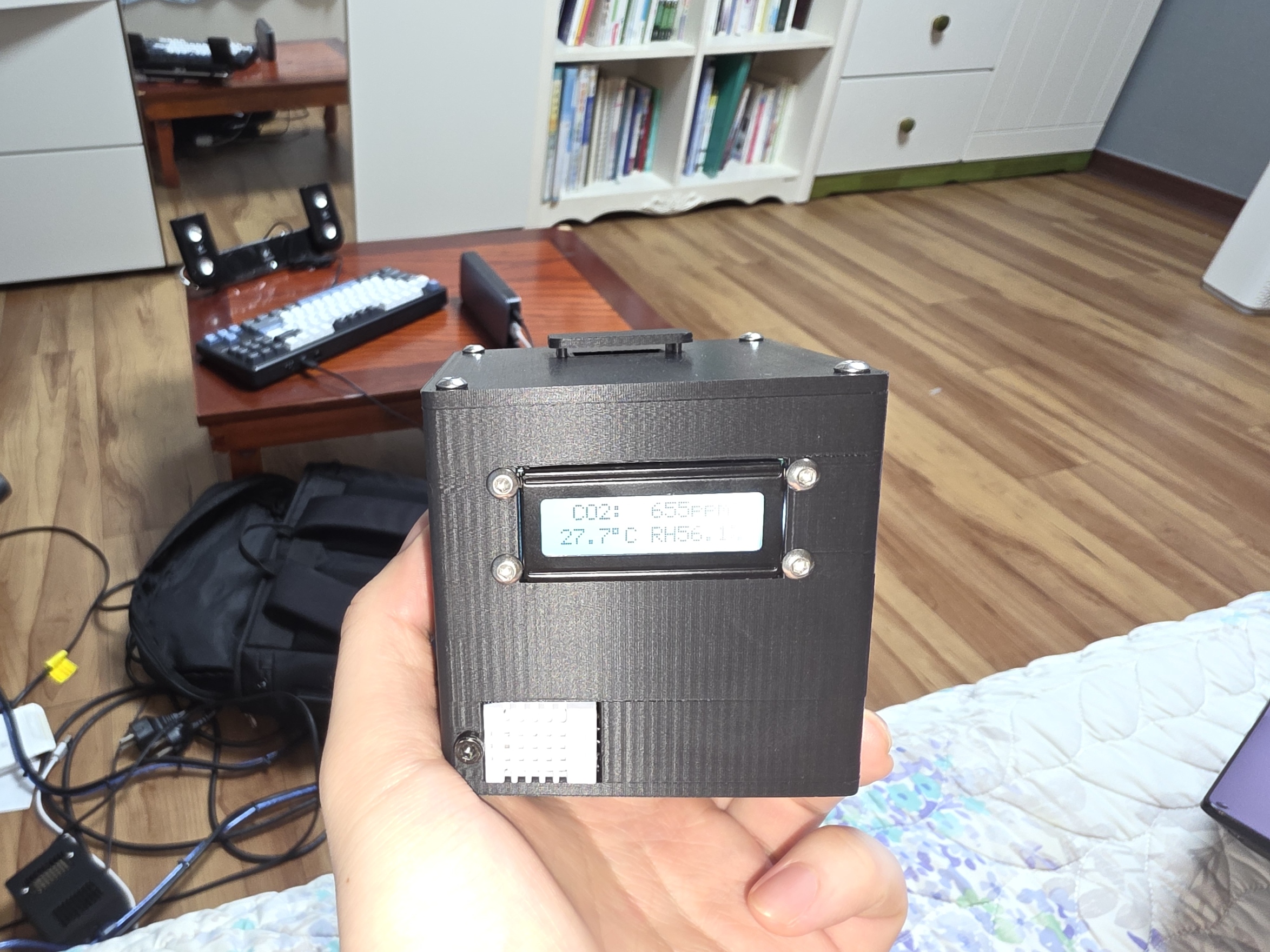

이산화 탄소 측정기(환기알리미)가 잘 작동하네용!

저러다가 700 넘고있길래 환기 한번 하니 1분만에 400으로 떨어지네요!

하...시험기간만 되면 자꾸 딴짓하네요 ㅠㅠ
