기가바이트 MZ31-AR0, 에픽 프로세서 메인보드

profile
조회 수 772 댓글 6
Extra Form
참고/링크 http://www.gdm.or.jp/review/2017/1118/241729




기가바이트 MZ31-AR0 메인보드입니다. AMD 에픽 CPU를 지원하는 것이 특징이죠. 일반 사용자들은 접할 일이 없는 물건이기도 합니다.






에픽 코어의 다이.






PCI-E 3.0 128레인.






에픽 프로세서. 라이젠 스레드리퍼와 똑같습니다.






다만 캐리어 프레임이 오렌지색이 아니라 파란색.






에픽의 라인업






크기 300x300mm, E-ATX 폼펙터. 1U 랙마운트에 장착할 수 있도록 방열판의 높이가 낮습니다.






8채널 DDR4 메모리 16개를 장착, 클럭 2666Mhz, RDIMM은 32GB, LRDIMM은 64GB 모듈을 장착해 최대 1024GB 구성 가능.






메인보드 블럭 다이어그램









박스






LGA 방식의 소켓 SP3. 라이젠 쓰레드리퍼의 소켓 TR4와 생긴 건 같습니다. 호환은 안되지만.






CPU를 장착할 때 핀에 닿지 않도록 조심합시다. 캐리어를 위쪽에 끼운 후.






아래로 내려줍니다.






메탈 커버의 나사까지 고정하면 끝.






6페이즈 전원부. PWM 컨트롤러는 IR35201, MOSFET과 드라이버 IC를 통합한 PowIRstage IR3555M을 사용






CPU 소켓 옆에도 2페이즈.






IR35204 디지털 PWM 컨트롤러






ATX 24핀과 8핀 보조전원 2개






CPU 소켓 양쪽의 메모리 슬롯 16개. 8개만 장착 시 파란색 슬롯을 우선 사용합니다.

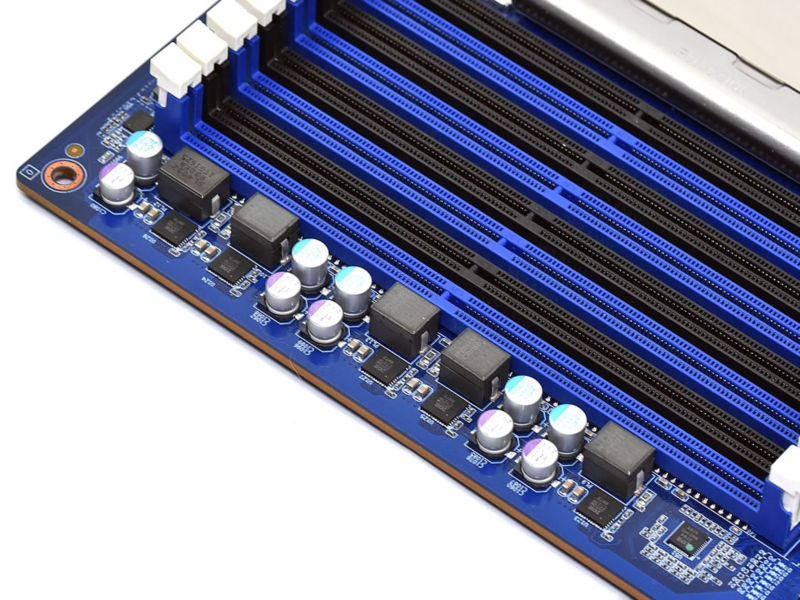

메모리 슬롯 옆의 5페이즈 전원부. MOSFET은 CPU와 같은 IR3555M을 사용.






디지털 PWM 컨트롤러는 IR3584






7개의 PCI-E 3.0 슬롯이 CPU에 연결됩니다. x16 4개, x16 모양의 x8 1개, x8 2개.






가장 아래가 1번. 위쪽이 7번 슬롯이며, 위에서 세번재는 x16으로 생겼으나 실제 대역폭은 x8입니다.






SATA 6Gbps 4포트. 슬림 SAS 포트입니다. 여기에 SATA x4 분기 케이블 2개를 연결 가능.








PCI-E 3.0 M.2 슬롯






M.2 슬롯은 2242/2260/2280의 세가지 폼펙터를 사용 가능.






백패널 포트. 간단합니다.






SFP 10기가비트 랜포트 2개






관리용 RJ45 기가비트 랜






브로드컴 BCM57810S10 10기가비트 랜 칩






10기가비트 랜 칩 위의 방열판






관리용 그래픽 출력. 1920x1200 60Hz d-sub 포트.






관리 칩은 ASPEED AST2500






하드디스크 백플레인 핀헤더






보안 모듈을 장착하는 TPM 헤더






버저 스피커






바이오스 복구 점퍼, 바이오스 암호 삭제 점퍼






TI TPS51367 DC/DC 컨버터






MXIC MX25L12873F 바이오스 롬






AST2500의 비디오 메모리인 마이크론 MT40A256M16GE-083E






MCNIX "MX25L51245GMI-08G 512Mbit 플래시 메모리









TI TMP75 디지털 온도 센서












IDT 9DB433AGLF PCI-E 버퍼 칩






TI MAX3243 RS232C 라인 드라이버






NXP PCA9548A 8채널 I2C 버스 스위치






TI TXB0108 전압 변환기






NXP PCA9542APW 2채널 I2C 버스 멀티플렉서









7개의 4핀 커넥터









IR3898 DC/DC 레귤레이터















그 외 다양한 칩과 커넥터






뒷면






베탈 플레이트






두꺼운 기판






테스트 환경

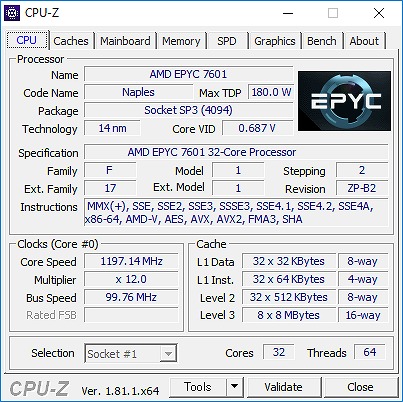

에픽 7601, 32코어, 64스레드, 클럭 2.2~3.2GHz, 64MB L3 캐시, TDP 180W.








64개의 논리 프로세서






2666Mhz의 8GB 메모리 장착. 베리 로우파일 기판이라 높이가 낮습니다.

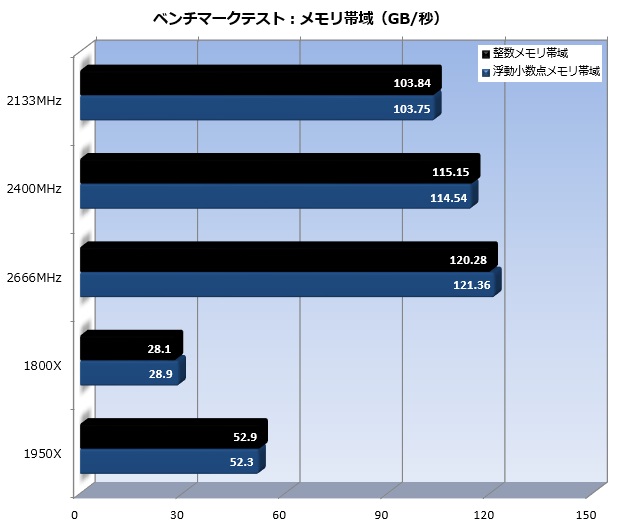

메모리 대역폭




시네벤치 R15








소비 전력
