출처: : | https://www.ifixit.com/Teardown/iPad+Pro...down/60939 |
---|

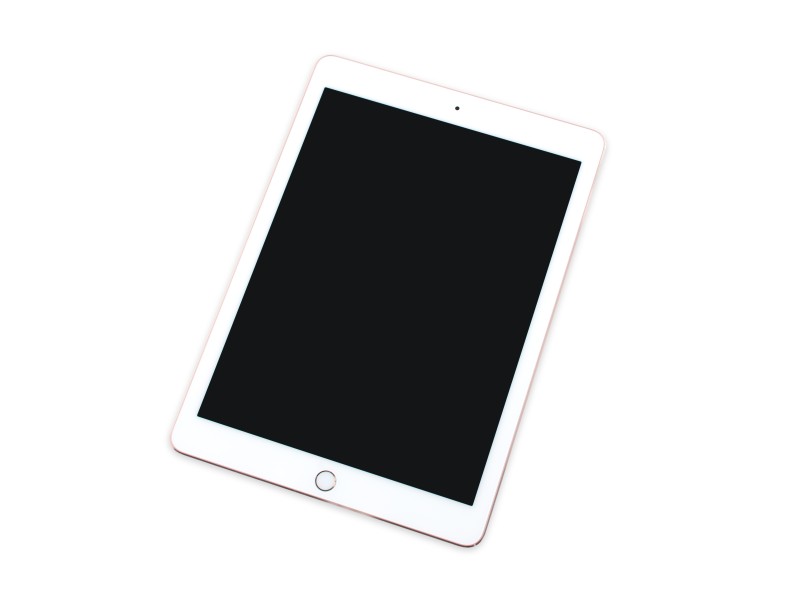

애플 아이패드 프로 9.7인치의 분해 사진입니다.
9.7인치 LED 백라이트, 트루 톤 디스플레이, 해상도는 2048x1536, 224ppi, 화면 크기는 9.7인치
3세대 64비트 애플 A9X 프로세서와 M9 코프로세서
1200만 화소 아이사이트 메인카메라가 4K 동영상을 30fps로 녹화. 5백만 화소 전면 페이스타임 카메라는 720p 동영상 촬영.
균형을 스스로 잡는 4개의 스피커
터치 ID 센서, 2개의 마이크, 2개의 광량 센서, 가속도계, 바로미터, 3축 자이로
802.11 a/b/g/n/ac MIMO WiFi, 블루투스 4.2
32/128/256GB 스토리지

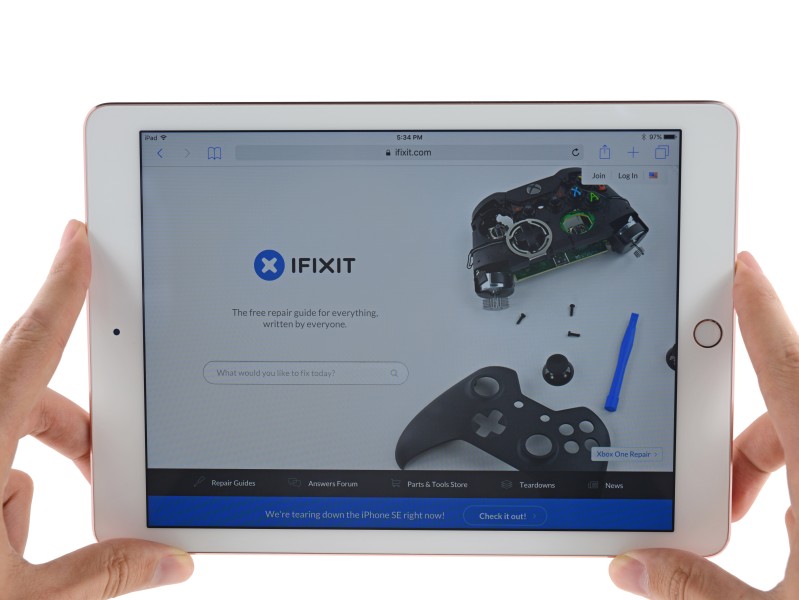

트루 톤 디스플레이
카메라는 좀 튀어나와 있네요.
모델 넘버 A1673.

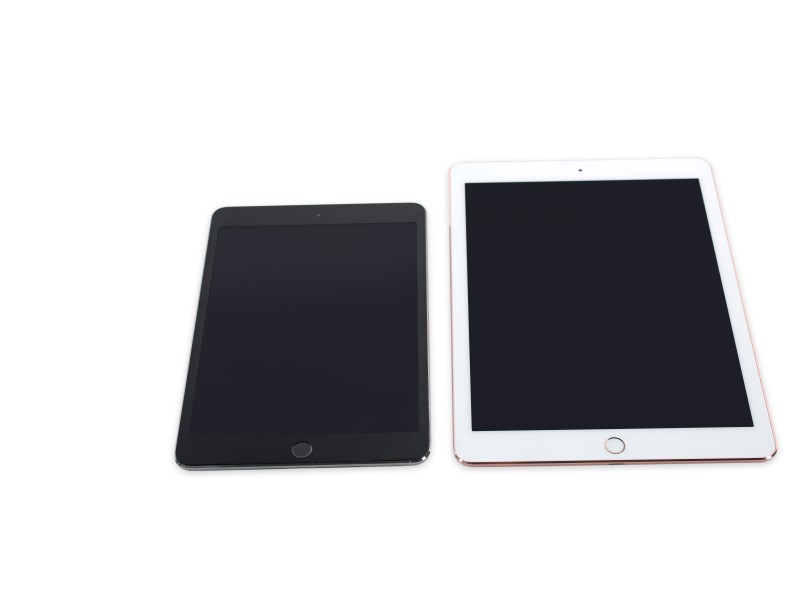

아이패드 미니 3와 비교.

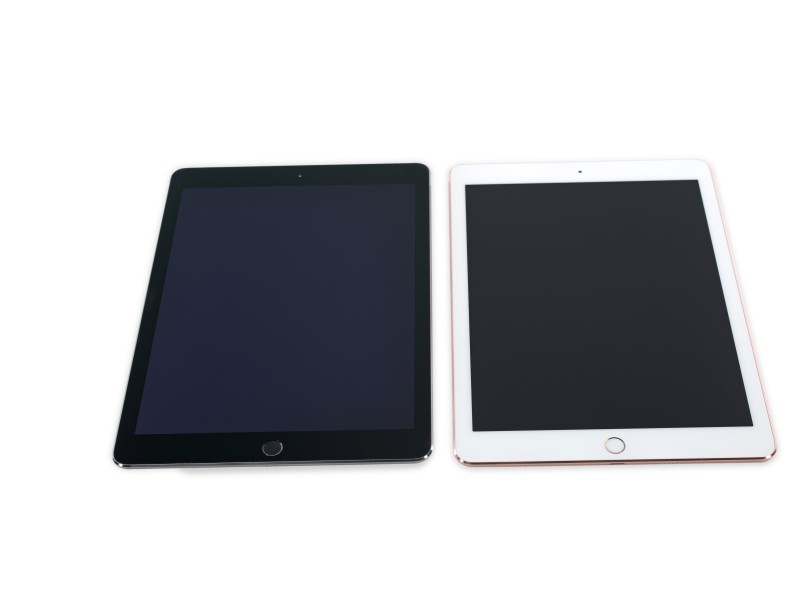

아이패드 에어 2와 비교.
아이패드 프로 12.9인치와 비교.
엑스레이로 본 아이패드 프로 9.7인치입니다.
카메라 부분을 확대해서.
능금능금.

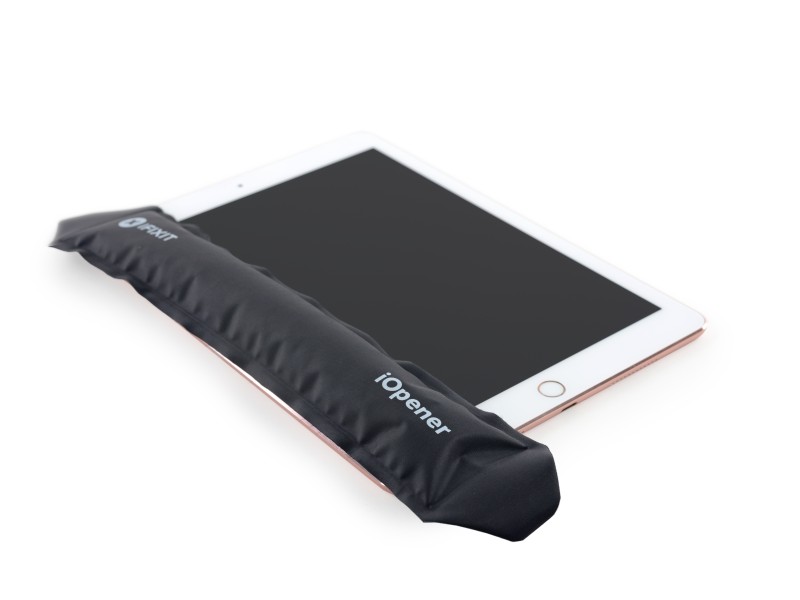

화면을 지져준 후.

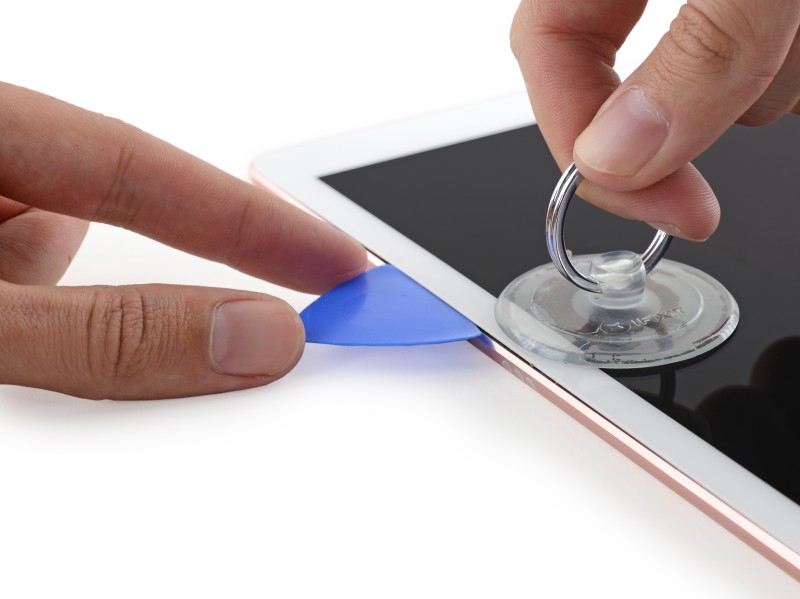

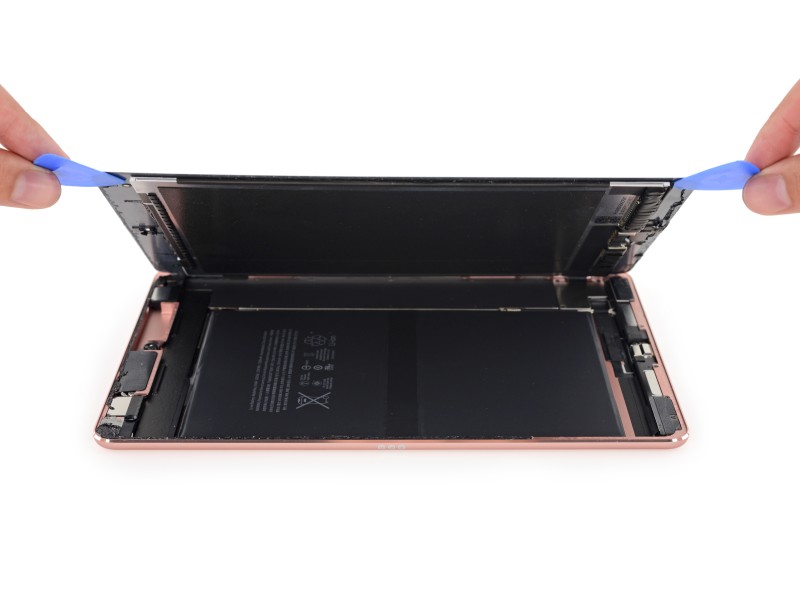

스크린을 들어 올리면서 틈새를 벌려줍니다.
그럼 분해가 되지요.

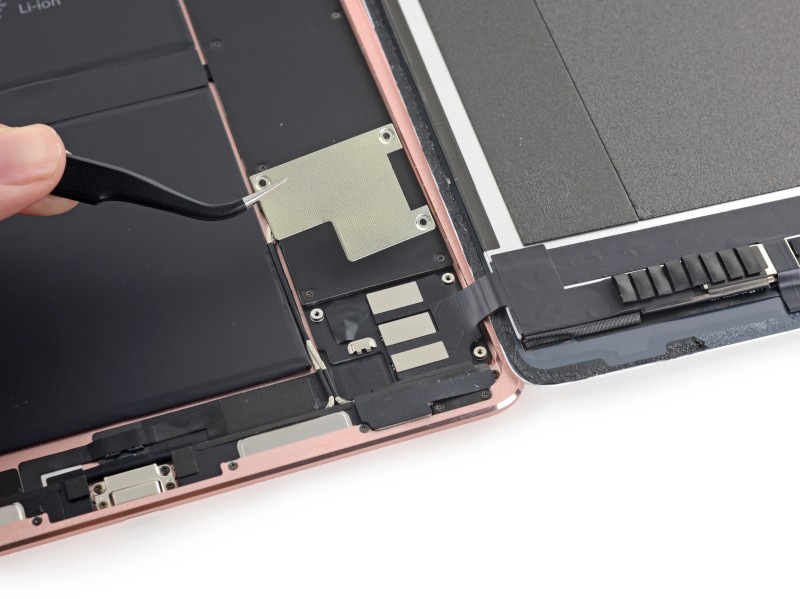

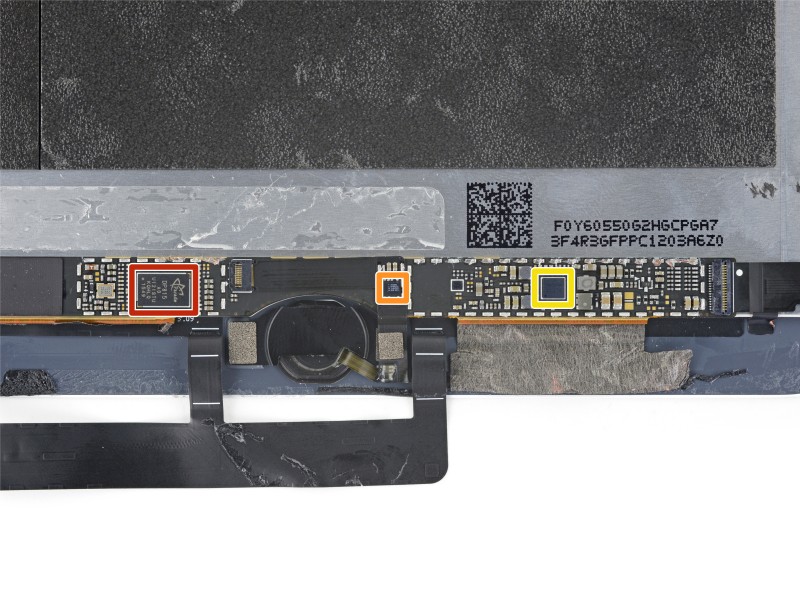

연결 단자가 실드 아래에 숨어 있네요.
빨간색은 Parade Technologies DP815(아이패드 프로 12.9인치에는 DP695 타이밍 컨트롤러가 들어갔지요)
주황색은 NXP Semiconductors의 8416A1 터치 ID 센서
노란색은 98667A B5528T
이걸 벗겨내면 기판이 나옵니다.
두개의 배터리 사이에 이런게 숨어 있네요.

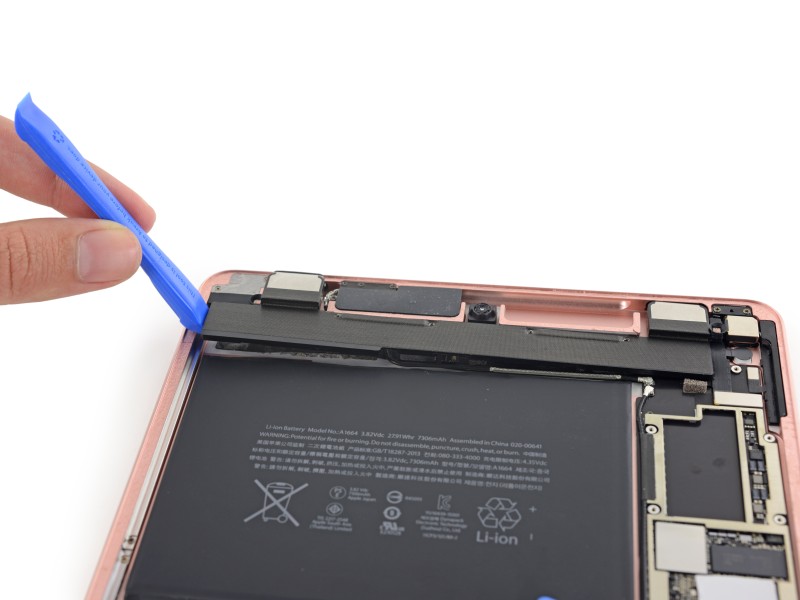

테이프와 실드를 벗겨봅시다.

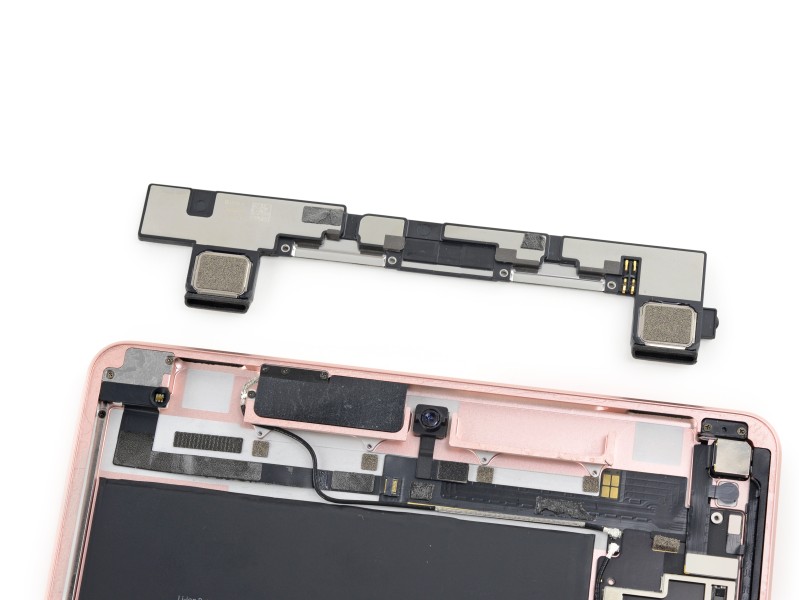

상단 스피커가 보이네요.

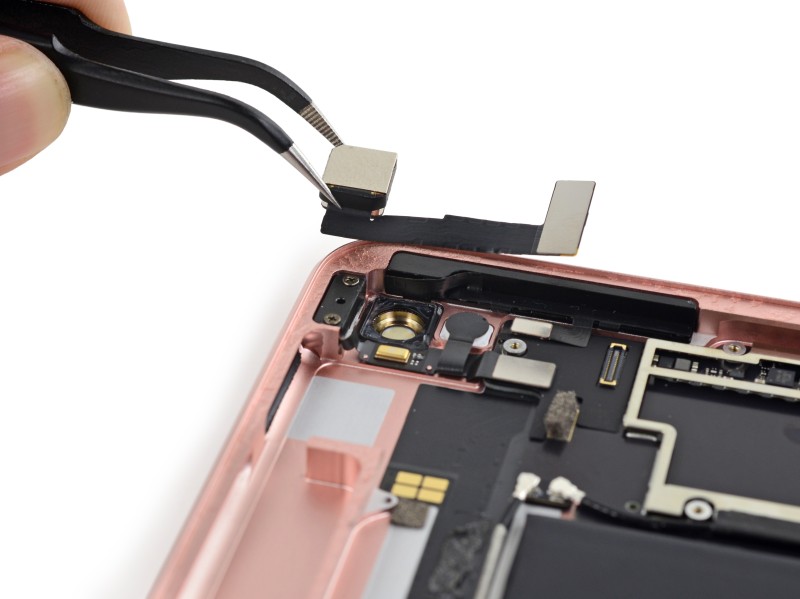

카메라를 떼어냅니다.

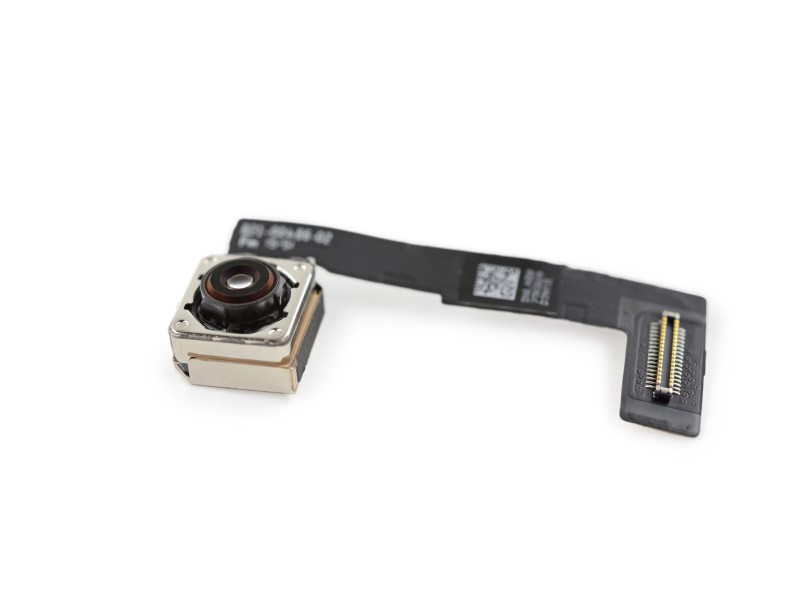

OIS 손떨림 보정이 들어간 1200만 화소 카메라입니다.

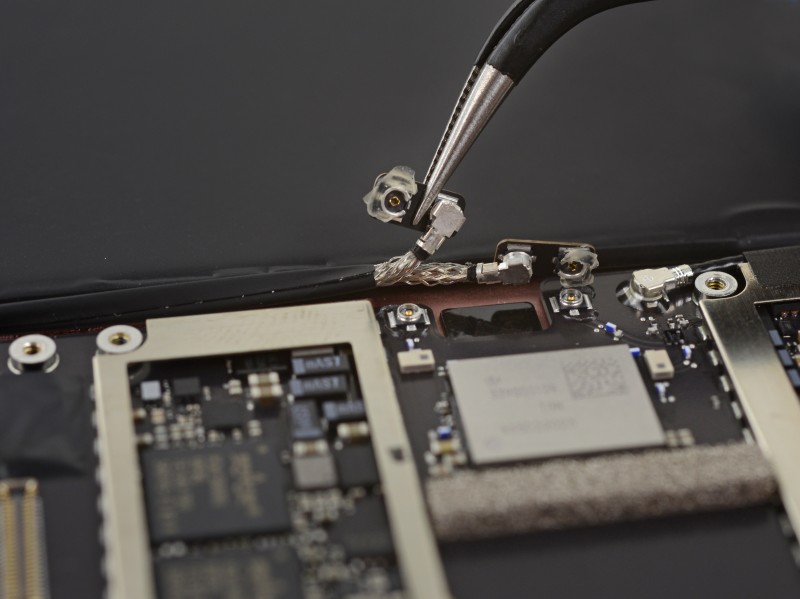

기판에 연결된 안테나 케이블을 분리.

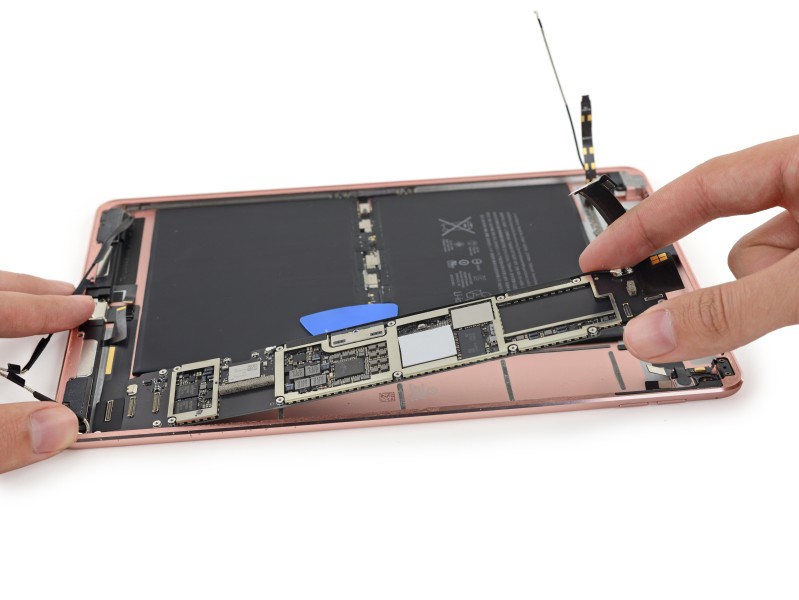

메인보드를 떼어냅니다.

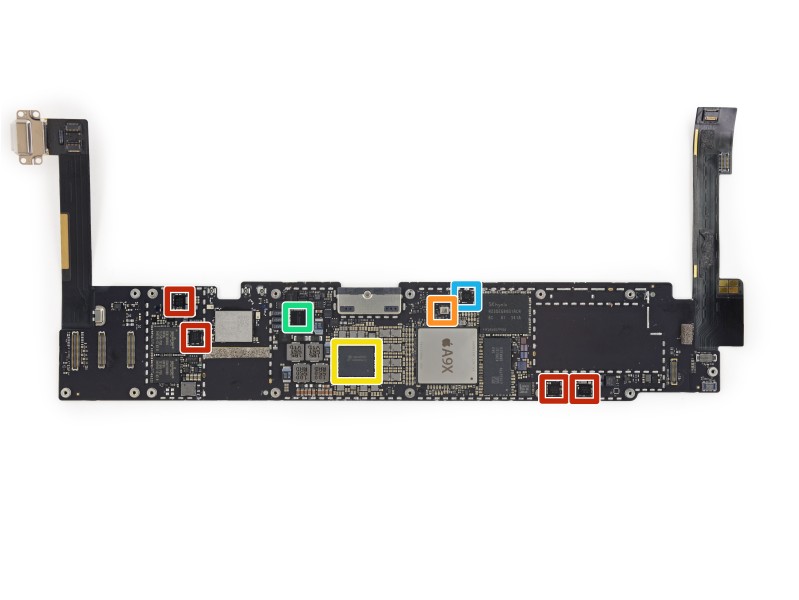

빨간색은 애플 APL1021 A9X 64비트 프로세서
주황색은 삼성 K3RG1G1 2GB(16Gb) LPDDR4 램
노란색은 SK 하이닉스 H23QEG8VG1ACA 32GB(256Gb) 낸드 플래시 메모리
청록색은 브로드컴 BCM15900B0 2개(아이패드 프로 12.9인치와 같음)
하늘색은 애플 339S00109 Wi-Fi 모듈
파란색은 NXP 66V10 NFC 컨트롤러와 1610A3 충전 칩(아이폰 SE/6s/6s 플러스와 같음)
분홍색은 InvenSense EMS-A 6축 자이로스크프와 가속도계 조합(아이폰 SE와 같음)

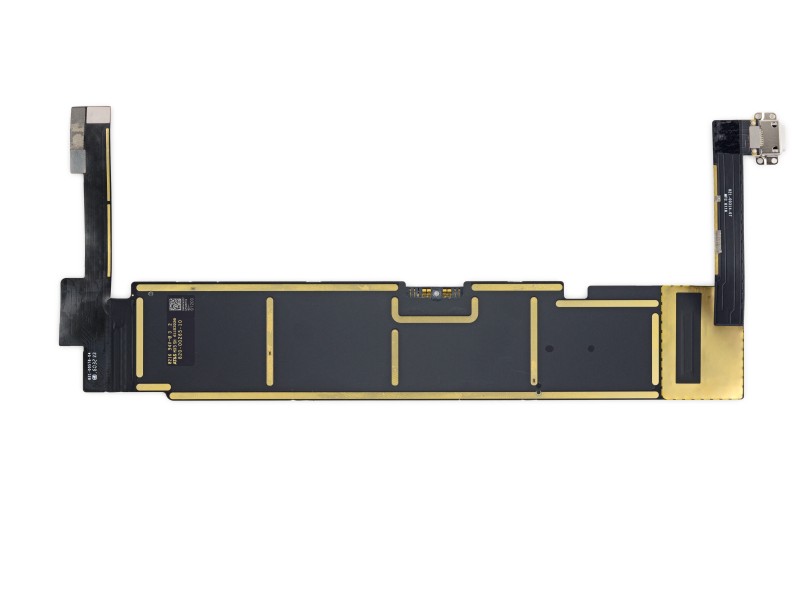

뒤쪽은 별거 없네요.
빨간색은 Maxim Integrated MAX98721BEWV 부스트 클래스 앰프
주황색은 M7H YP (보쉬의 BMP280 같아 보입니다)
노란색은 343S00051-A1 (아이패드 프로 12.9에 들어간 343S00052-A1의 변종인듯)
청록색은 343S00089-A1
하늘색은 L05286 VZB VG Z SGP 547
배터리입니다. 3.82V, 27.91Whr, 7306mAh. 10시간 사용.
두개의 덩어리네요.
이건 스마트 커넥터입니다.

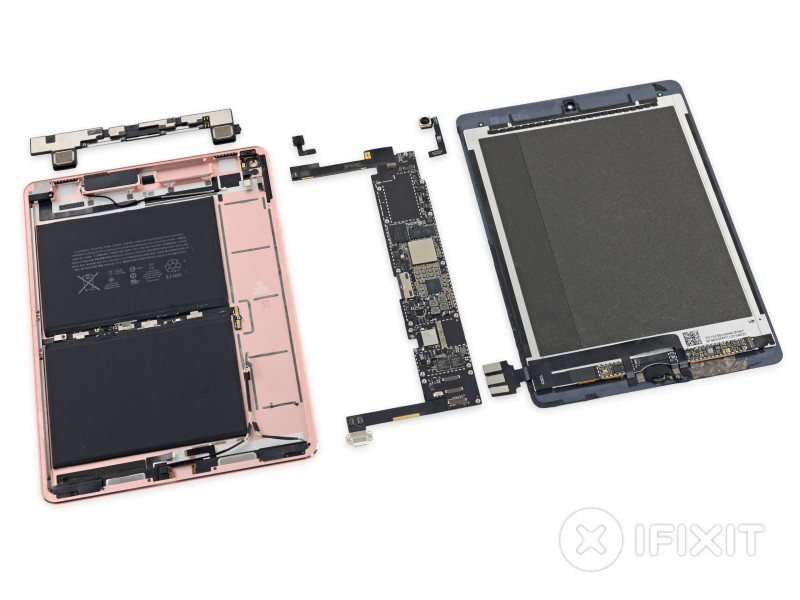

애플 제품이 항상 그렇지만 분해가 쉬운 물건은 아닙니다. 스마트 커넥터는 교체가 가능해 보이지만 까다롭고, 배터리를 매우 강한 접착제로 붙였습니다. 전면 패널과 유리를 함께 붙인거야 이제 당연한거고.
