ZUK의 플래그쉽 스마트폰인 Z1의 분해 사진입니다.
5.5인치 1080p 스크린, 스냅드래곤 801 쿼드코어 2.5GHz, 3GB 램, 64GB 스토리지, 800만 화소 전면 카메라, 1300만 화소 OIS 후면 카메라, 4100mah 배터리, 안드로이드 5.1.1.
USB 타입 C 포트를 사용합니다. 꽂는 방향을 가리지 않는다는 게 특징이지요. 마이크와 스피커는 CNC 가공으로 구멍을 뚫었습니다.
위쪽엔 3.5mm 이어폰 잭이 있네요.

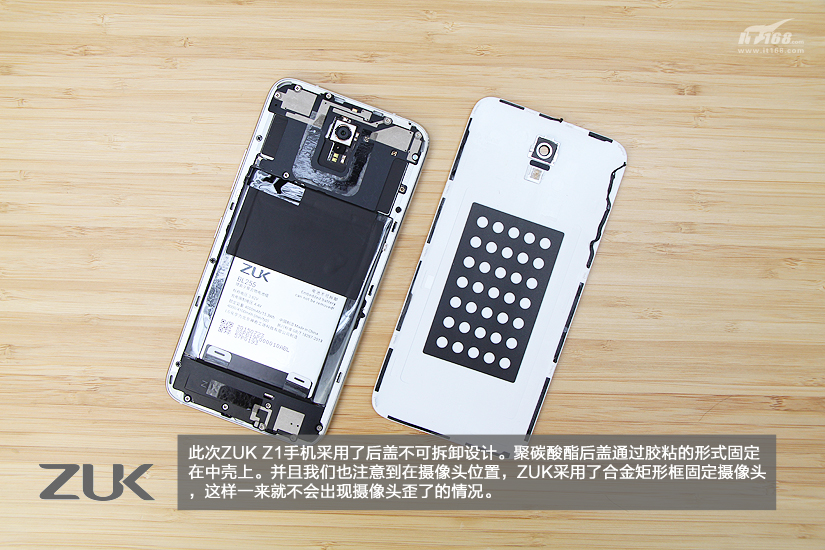

배터리 분리는 안되며 뒷면 케이스는 프레임에 고정돼 있습니다. 카메라는 합금으로 고정했네요.
미드 프레임은 나사로 고정됩니다. 위쪽은 WiFi 등의 주파수 신호가 나가는 역할을 하네요. 폴리카보네이트 커버와 메탈 엣지의 조합으로 신호를 내보냅니다.
일반적인 스마트폰처럼 상-중-하 3단 구성입니다. 배터리가 차지하는 공간이 가장 크지요.
아래쪽은 각종 통신 신호가 나가는 통로 역할을 합니다. 7밴드 4G를 지원하며 스테레오 스피커가 장착돼 있습니다.
배터리는 접착제로 부착했네요.
4000mAh 용량의 LG 배터리입니다.
마그네슘-알루미늄 합금의 프레임과 기판이 남았습니다.
스마트폰을 둘러싼 프레임을 빼냈습니다.
터치스크린 컨트롤러입니다.
화면입니다. 정면에 지문 인식 센서가 들어갑니다.
O-FILM 패키징의 소니 1300만 화소 BSI 메인 카메라를 씁니다.
기판에는 메탈 실드가 다수 붙어 있습니다.
왼쪽 노란색은 삼성 64GB eMMC
초록색은 WTR 1625L RF 칩
오른쪽 짙은 노란색은 스카이웍스 77633-11
파란색은 퀄컴 스냅드래곤 801
빨간색은 퀄컴 PM8941 전원 관리 칩
분해 끝.
